Nehmen Sie jetzt Kontakt mit WeiYuanDa auf!
Hochfrequenz-Leiterplatten, die typischerweise von 500 MHz bis 10 GHz arbeiten, sind die Grundlage für Technologien der nächsten Generation wie 5G-Kommunikation, IoT-Geräte, Radarsysteme und autonome Fahrzeuge. Im Gegensatz zu Standardplatinen erfordern diese Hochfrequenz-Leiterplatten fortschrittliche Materialien mit niedriger Dielektrizitätskonstante (Dk) und niedrigem Verlustfaktor (Df) – wie Rogers RO4350B und PTFE-Verbundwerkstoffe – um die Signalintegrität und minimale Übertragungsverluste zu gewährleisten.

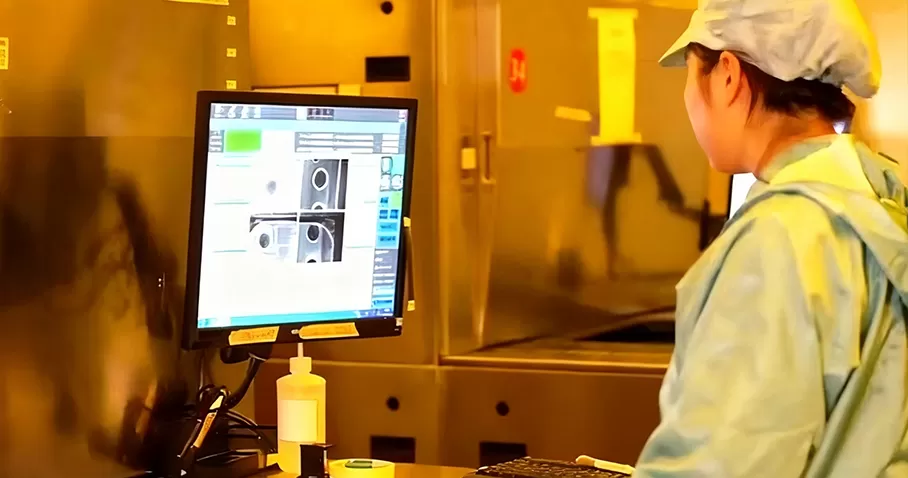

Als spezialisiertes Unternehmen für Hochfrequenz-Leiterplatten zeichnet sich WeiYuanDa durch hauseigenes Engineering, große Materialbestände und strenge HF-Testmöglichkeiten aus. Ob Sie qualitativ hochwertige PCB-Prototypen oder Serienproduktion von einer vertrauenswürdigen Hochfrequenz-Leiterplattenfabrik in China benötigen, wir bieten Präzisionsfertigung mit kurzen Lieferzeiten und wettbewerbsfähigen Preisen.
| Parameter | Standard | Fortschrittliches HDI |
| Lagenanzahl | 8 Lagen (FR-4+Rogers) | 12 Lagen (Rogers) |
| Maximale PCB-Liefergröße | 300mm*450mm | 400mm*500mm |
| Tg | 280 | |
| Leiterplattendicke | 1,6 mm | 2,4 mm |
| Kupferaußenlage | 1OZ | 2OZ |
| Kupferinnenlage | 1OZ | 2OZ |
| Aspektverhältnis | 12:01 | 15:01 |
| Oberflächenbehandlung | HASL-LF, ENIG, ENPIG, OSP, GOLD FINGER, IMMERSION TIN, IMMERSION SILVER | |
| Bohrlochgröße | 0,2 mm | 0,15 mm |
| Min. Linienbreite/Abstand Außen | 3 mils | 2 mils |
| Min. Linienbreite/Abstand Innen | 3 mils | 2 mils |
| Min. Lötstoppmaskenbrücke | 5 mils | 3 mils |
| Halbe Löcher | 20 mils | 8 mils |
Die Auswahl der richtigen dielektrischen Materialien ist bei Hochfrequenz-PCB-Designs von entscheidender Bedeutung, da sie die Signalintegrität, Impedanzkontrolle und thermische Zuverlässigkeit direkt beeinflussen. Führende Hersteller von Hochfrequenz-Leiterplatten wählen Materialien mit einem niedrigen Verlustfaktor (Df), stabiler Dielektrizitätskonstante (Dk) und kontrollierter thermischer Ausdehnung, um die Signalverschlechterung in HF-, Mikrowellen- und Millimeterwellenschaltungen zu minimieren.
Bei WeiYuanDa PCB arbeiten wir mit einer breiten Palette von HF-zertifizierten Laminaten, um eine gleichbleibende Leistung von hochwertigen PCB-Prototypen bis zur Serienproduktion zu gewährleisten. Nachfolgend sind vier häufig verwendete Materialfamilien für Hochfrequenz-Leiterplatten aufgeführt.
Rogers Laminate
Rogers-Laminate wie RO4350B, RO3003 und RO3010 sind Branchenstandards für anspruchsvolle HF- und Mikrowellendesigns. Sie zeichnen sich durch stabile Dk-Werte (3,0 bis 10,2) mit extrem niedrigem Df (bis zu 0,0013) aus und ermöglichen so eine hervorragende Signalintegrität über breitbandige Frequenzen bis zu 77 GHz. Diese Laminate werden häufig in Antennenspeisenetzwerken, Phased-Array-Systemen, 5G-Infrastrukturen und Leistungsverstärkern eingesetzt – was sie zur bevorzugten Wahl für Hochfrequenz-Leiterplattenhersteller macht, die auf leistungskritische Anwendungen abzielen.
Taconic TLX und RF-35
Taconic-Materialien, einschließlich TLX und RF-35, sind bekannt für ihre überragende thermische Stabilität und minimale Feuchtigkeitsaufnahme. TLX-Laminate bieten geringe Einfügedämpfung und hervorragende Dimensionsstabilität, ideal für Multi-GHz-HF-Schalter, Leistungsverstärker und Hochgeschwindigkeits-Übertragungsleitungen. RF-35 hingegen bietet eine kosteneffiziente Lösung mit zuverlässiger dielektrischer Leistung, kompatibel mit standardmäßigen PCB-Herstellungsprozessen. Diese Eigenschaften machen Taconic-Laminate vielseitig einsetzbar – sowohl für das Prototyping von Hochfrequenz-Leiterplatten als auch für die Serienproduktion.
Arlon 85N
Arlon 85N ist für anspruchsvolle Umgebungen ausgelegt, die sowohl elektrische Präzision als auch mechanische Festigkeit erfordern. Mit einer hohen Glasübergangstemperatur (Tg) von 250 °C, einer Wärmeleitfähigkeit von 0,20 W/m·K und einer robusten Schälfestigkeit gewährleistet es Zuverlässigkeit unter extremen Bedingungen. Dieses Material eignet sich besonders für leistungsstarke Radarsender, HF-Module in der Luft- und Raumfahrt und verteidigungstechnische Systeme. Für Hochfrequenz-Leiterplatten, die in extremen Umgebungen betrieben werden, bietet Arlon 85N unübertroffene Haltbarkeit und Leistung.
Isola IS620 E-Glasfaser
Für Anwendungen, die ein ausgewogenes Verhältnis zwischen Kosten und Leistung erfordern, sind Isola IS620 E-Glas-verstärkte Materialien eine ausgezeichnete Wahl. Sie bieten stabile elektrische Eigenschaften bis zu 10 GHz und stellen eine praktische Mittelklasse-Alternative zwischen Standard-FR4 und hochwertigen PTFE-Systemen dar. Ideal für Verbraucher- und Telekommunikationsprodukte, die unter 5 GHz arbeiten, ermöglichen Isola-Laminate Hochfrequenz-Leiterplattenfabriken die Herstellung kosteneffizienter und dennoch zuverlässiger Platinen, ohne die wesentliche HF-Leistung zu beeinträchtigen.
Hochfrequenz-Leiterplatten sind Leiterplatten, die speziell für Signale entwickelt wurden, die typischerweise oberhalb von 500 MHz (üblich im Bereich von 1 GHz bis 10 GHz) arbeiten. Ihr Kern liegt in speziellen Materialien und präzisem Design:
Sie verwenden Substrate mit niedrigen Dielektrizitätskonstanten (Dk 2,0-3,6) und niedrigen Verlustfaktoren (Df 0,001-0,003), wie Rogers RO4350B oder PTFE, die eine schnelle und stabile Signalübertragung gewährleisten.
Oberflächenbehandlungen beinhalten häufig ENIG (Chemisch Nickel-Immersion Gold) oder Immersionssilber, mit Leiterbahnbreiten und -abständen, die auf Mikrometer genau sind, wodurch Signalinterferenzen minimiert werden.
Die Wärmeleitfähigkeit liegt zwischen 0,3-0,8 W/m·K und sorgt für ein Gleichgewicht zwischen Wärmeableitung und Leistung.

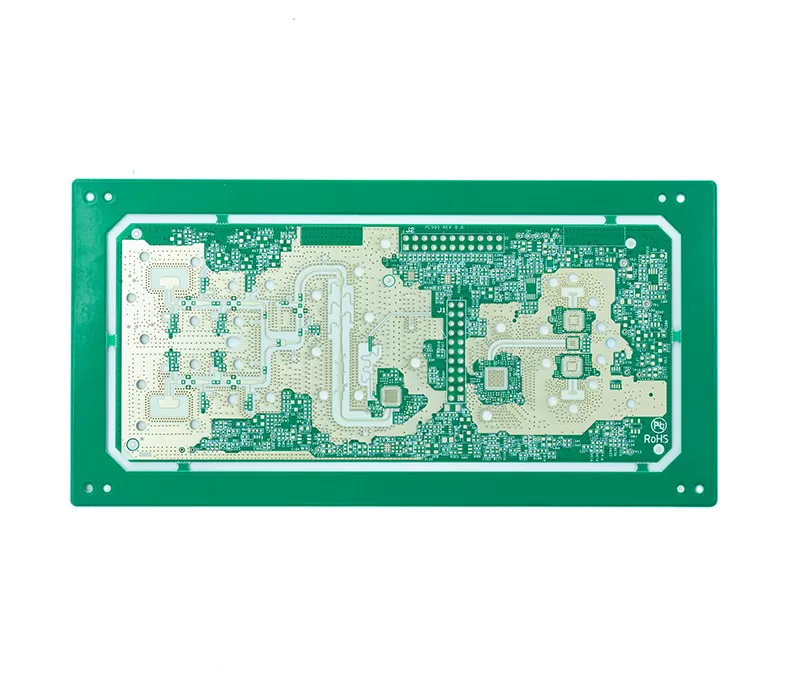

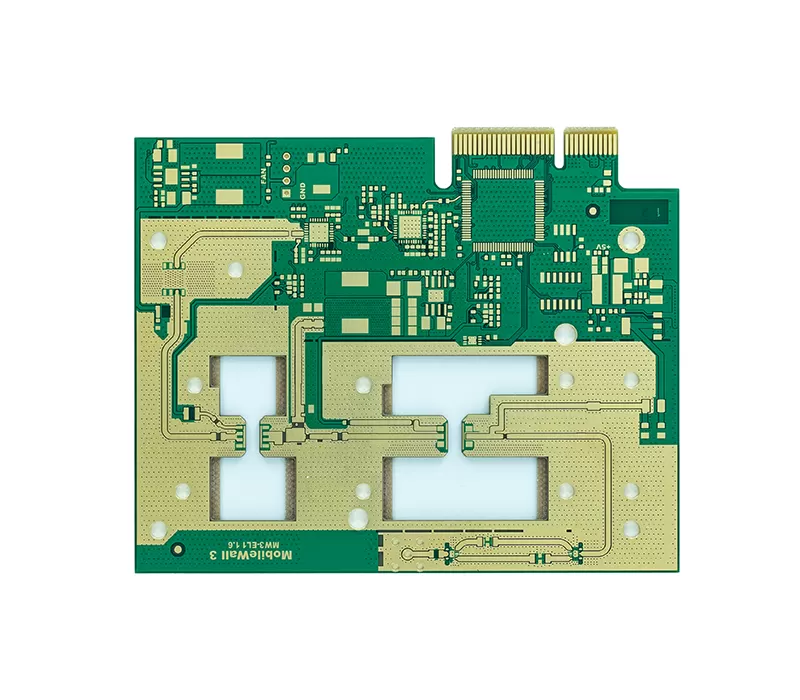

ROGERS
Anzahl der Lagen: 4 Lagen
Oberfläche: ENIG 2U”
Kupferdicke: 1OZ
L/S: 4/4mil

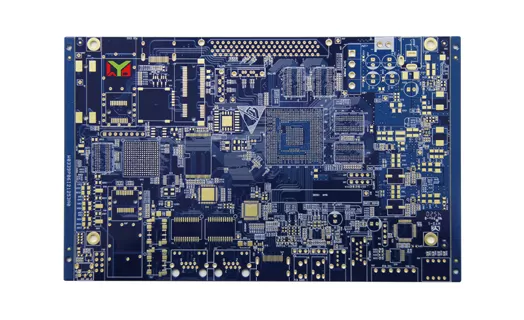

SY 1170
Anzahl der Lagen: 10 Lagen
Oberfläche: ENIG 2U”
Kupferdicke: 2/1/1/1/1/2 OZ
L/S: 4/4mil

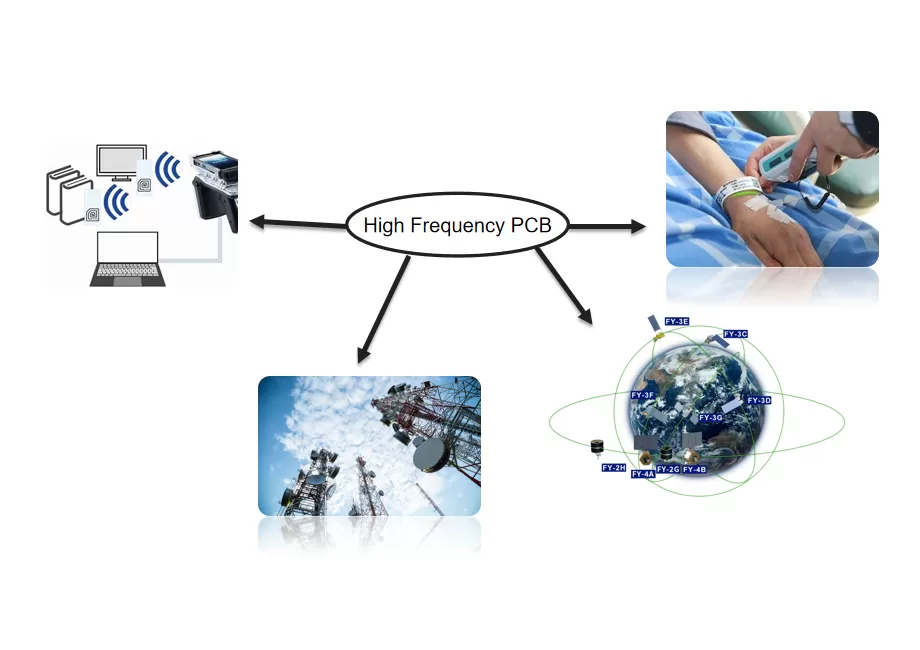

Telekommunikation: 5G-Basisstationen, Kommunikationstürme und Router sind auf ihre Hochgeschwindigkeits-Signalübertragung angewiesen.
Automotive Electronics: Radarsysteme (z. B. Millimeterwellenradar) und Sensoren für autonomes Fahren benötigen Hochfrequenzunterstützung.
Luft- und Raumfahrt: Satellitenkommunikations- und Navigationssysteme nutzen ihre hohe Zuverlässigkeit und geringe Verluste.
Medizinische Geräte: Hochfrequente Signalverarbeitung in MRT- und Ultraschallgeräten.
Industrielle Anwendungen: Hochfrequenzschaltungen in der Radiofrequenz-Identifikation (RFID) und Mikrowellengeräten.
Hochfrequenz-Leiterplatten zeichnen sich aufgrund ihrer herausragenden Signalperformance in folgenden Bereichen aus:
Hochfrequenz-Leiterplatten bieten erhebliche Vorteile gegenüber traditionellen Leiterplatten:
Hochgeschwindigkeits-Signalübertragung: Unterstützt hochfrequente Signale, reduziert Latenz und Verzerrungen.
Niedriger Signalverlust: Erhält die Signalstärke, geeignet für die Fernübertragung.
EMI-Beständigkeit: Optimiertes Design reduziert elektromagnetische Störungen und erhöht die Systemstabilität.
Hohe Zuverlässigkeit: Beständig gegen hohe Temperaturen und Umwelteinflüsse, erfüllt die Anforderungen anspruchsvoller Anwendungen.
Flexibilität: Kompatibel mit verschiedenen Hochfrequenzgeräten, erhöht die Gestaltungsfreiheit.
Während herkömmliche FR4-Platinen bei hohen Frequenzen kaum "mithalten" können, bewältigen Hochfrequenz-Leiterplatten die Aufgabe mühelos und eröffnen neue Möglichkeiten für komplexe Designs.
Bei der Entwicklung einer Hochfrequenz-Leiterplatte ist die Auswahl des richtigen Materials entscheidend, um Signalintegrität und stabile Leistung bei Anwendungen im GHz-Bereich zu gewährleisten. Als professioneller Hersteller von Hochfrequenz-Leiterplatten ist sich WeiYuanDa bewusst, dass die Materialwahl direkten Einfluss auf die Dielektrizitätskonstante, den Verlustfaktor und die Gesamtzuverlässigkeit der Platine hat.
Für kostenbewusste Projekte kann ein hybrides Hochfrequenz-Leiterplattendesign eine hervorragende Lösung sein. Bei diesem Ansatz werden fortschrittliche Hochgeschwindigkeitsmaterialien wie PTFE- oder Rogers-Laminate nur in den kritischen Lagen verwendet, die Hochfrequenzsignale verarbeiten, während die restlichen Lagen mit Standard-FR-4 aufgebaut werden. Auf diese Weise erhalten Kunden die benötigte Hochfrequenzleistung ohne unnötige Kosten.
Mit fundierter Ingenieursexpertise, einem großen Materialbestand und präziser Lagenaufbaukontrolle liefert WeiYuanDa sowohl hochwertige Leiterplattenprototypen als auch Serienproduktionen.

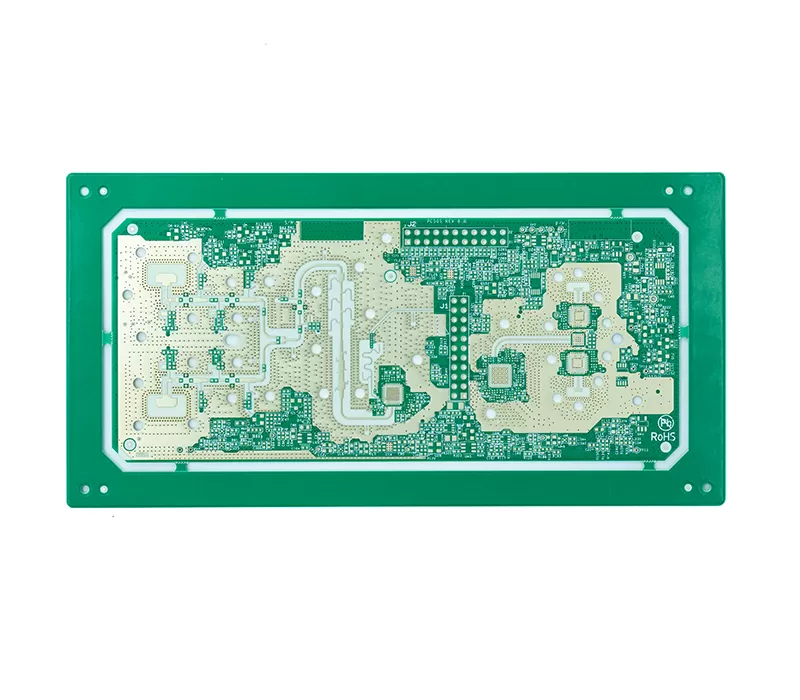

Hochfrequenz-PCB entworfen von WEIYUANDA
WeiYuanDa fertigt Hochfrequenz-Leiterplatten unter Verwendung verlustarmer Laminate, präzisionsgefrästem Kupfer und impedanzangepasster HF-Aufbauten, um eine GHz-Signalübertragung in komplexen HF- und Mikrowellensystemen zu unterstützen.
| Material | Wichtige Eigenschaften | Frequenzbereich | Vorteile | Typische Anwendungen |
| Rogers (RO4350B, RO3003, RO3010) | Stabile Dk (3,0–10,2), extrem niedriger Df (so niedrig wie 0,0013), enge Toleranz | Bis zu 77 GHz | Hervorragende Signalintegrität, Breitbandleistung, minimale Verluste | 5G-Basisstationen, Antennenspeisenetzwerke, Phased-Array-Antennen, HF-Leistungsverstärker |
| Taconic (TLX, RF-35) | Niedrige Einfügungsdämpfung, gute thermische Stabilität, geringe Feuchtigkeitsaufnahme | Multi-GHz | Kosteneffizient, kompatibel mit Standard-Leiterplattenprozessen | HF-Schalter, Mikrowellenschaltungen, Telekommunikationsgeräte, HF-Leiterplatten-Prototypenbau |
| Arlon 85N | Tg 250 °C, Wärmeleitfähigkeit 0,20 W/m·K, hohe Schälfestigkeit | Hochleistungs-GHz-Klasse | Hält extremer Hitze & Vibration stand, zuverlässig in rauen Umgebungen | Luft- und Raumfahrt-HF-Module, Verteidigungsradar, Automobilradar, Hochleistungs-HF-Platinen |
| Isola IS620 (E-Fiberglas) | Verstärktes Fiberglas, stabil bis 10 GHz | < 5–10 GHz | Erschwingliche Mittelklasse-Lösung, ausgewogenes Kosten-Leistungs-Verhältnis | Unterhaltungselektronik, Telekommunikationsgeräte, Mittelklasse-HF-/Hochfrequenz-Leiterplatten |
Bei der Entwicklung von Hochfrequenz-Leiterplatten ist eine enge Zusammenarbeit zwischen dem Konstrukteur und dem Leiterplattenhersteller entscheidend, um die richtigen Materialien für spezifische Frequenzanforderungen auszuwählen und einen optimierten Schichtaufbau zu definieren. Als vertrauenswürdiger Hersteller von Hochfrequenz-Leiterplatten verbindet WeiYuanDa fortschrittliches technisches Know-how mit bewährten Fähigkeiten in den Bereichen Tiefenbegrenztes Bohren, Fräsen und Rückbohren – und gewährleistet so von Beginn Ihres Projekts an Genauigkeit und Konsistenz.
Im Gegensatz zu vielen Mitbewerbern wickeln wir komplexe Projekte von der Layout-Erstellung bis zur Bestückung unter einem Dach ab. Mit modernster Technologie, strenger Qualitätskontrolle und einem hoch erfahrenen Ingenieurteam liefern wir zuverlässige Lösungen sowohl für hochwertige Leiterplatten-Prototypen als auch für die Großserienproduktion. Diese umfassende Leistungsfähigkeit positioniert WeiYuanDa als führenden Hersteller und Lieferanten von Hochfrequenz-Leiterplatten, der Kunden weltweit die Leistung und das Vertrauen bietet, die sie benötigen.
Was sind die Designrichtlinien für Hochfrequenz-PCBs?
Bei der Entwicklung einer Hochfrequenz-Leiterplatte ist es unerlässlich, kontrollierte Impedanzen einzuhalten, Leiterbahnlängen zu minimieren und gleichmäßige dielektrische Eigenschaften über alle Schichten hinweg sicherzustellen. Verwenden Sie Mikrostreifen- oder Streifenleitungs-Konfigurationen, um eine konsistente Signalübertragung zu erreichen, setzen Sie enge Leiterbahnbreiten und -abstände (z. B. 3 mil / 3 mil) ein und vermeiden Sie 90-Grad-Ecken, die Signalreflexionen verursachen können.
Stellen Sie ordnungsgemäße Rückführungspfade sicher, isolieren Sie Hochgeschwindigkeitsnetze und implementieren Sie durchgehende Masseflächen, um EMV und Übersprechen zu reduzieren. Begrenzen Sie die Anzahl der Vias und stellen Sie sicher, dass alle Layout-Entscheidungen den etablierten Richtlinien für Hochfrequenz-Leiterplatten-Design entsprechen, die auf Ihren spezifischen HF- oder Mikrowellenfrequenzbereich zugeschnitten sind.
Was sind die häufigsten Fertigungsherausforderungen bei Hochfrequenz-Leiterplatten?
Hersteller von Hochfrequenz-Leiterplatten stehen oft vor Problemen wie Rauheit der Kupferfolie, die die Einfügedämpfung erhöht, Lötstoppmasken mit hohen Verlustfaktoren, die die dielektrischen Verluste vergrößern, und Via-Stub-Reflexionen in Hochgeschwindigkeits-RF-Lagen.
Dimensionsinstabilität und thermische Ausdehnung können die Impedanzwerte weiter verschieben und die Signalintegrität beeinträchtigen. Um diese Herausforderungen zu bewältigen, ist es unerlässlich, glatte Kupferoberflächen, verlustarme Lötstoppmasken, rückgebohrte Vias und thermisch stabile Laminate wie Rogers RO3003 oder Arlon 85N zu verwenden.
Eine konsistente Hochfrequenz-Leiterplattenfertigung, verifizierte Impedanzprüfungen und präzise Lageregistrierung sind entscheidend, um zuverlässige Leistung bei Mikrowellen- und Hochfrequenzbereichen zu gewährleisten.
Wie wähle ich das richtige PCB-Material für Hochfrequenz-Designs aus?
Die Materialauswahl für Hochfrequenz-Leiterplatten hängt von Zielfrequenz, Dielektrizitätskonstante (Dk), Verlustfaktor (Df), thermischer Leistung und Budget ab. PTFE-basierte Laminate bieten überragende Signalintegrität für Designs oberhalb von 10 GHz, während Kohlenwasserstoff-Keramik-Verbundwerkstoffe wie RO4350B einen Kompromiss aus hoher Leistung und Fertigbarkeit darstellen.
Für Anwendungen unterhalb von 6 GHz sind Laminate wie Isola IS620 oder Taconic TLX oft ausreichend. Entwickler sollten bei der Spezifikation von Laminaten für Hochfrequenz-Leiterplatten auch Faktoren wie Wärmeausdehnungskoeffizient, Feuchtigkeitsbeständigkeit und Materialverfügbarkeit berücksichtigen.
