In der heutigen schnelllebigen Elektronikindustrie sind Leiterplatten (PCBs) die Grundlage nahezu jedes Geräts. Während ein- und zweischichtige Leiterplatten grundlegende Anwendungen abdecken, hat die Nachfrage nach höherer Dichte, Stabilität und Leistung in fortschrittlichen Systemen 4-lagige Leiterplatten zum Industriestandard gemacht.
Eine gut entwickelte 4-lagige Leiterplatte bietet überlegene Signalintegrität, bessere elektromagnetische Verträglichkeit und zuverlässige Stromverteilung. Von kompakten medizinischen Geräten bis hin zu robusten Luft- und Raumfahrtsystemen ermöglichen diese Platinen die Entwicklung von Produkten der nächsten Generation. Dieser Artikel untersucht die Grundlagen des Designs, der Herstellung und der Anwendungen von 4-lagigen Leiterplatten und zeigt dabei auf, wie ein professioneller Hersteller langfristigen Erfolg sicherstellen kann.

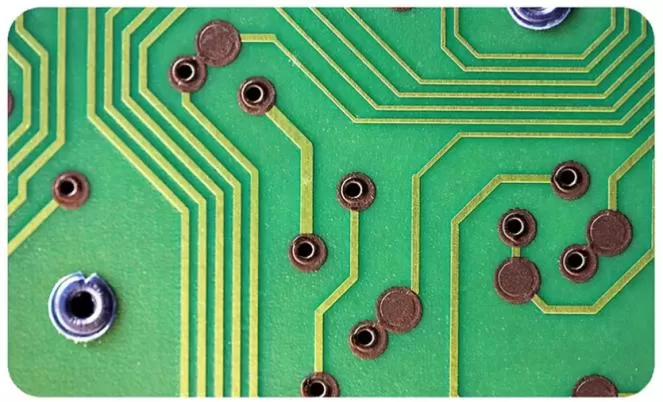

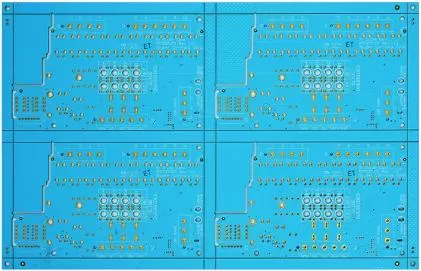

Eine 4-lagige Leiterplatte ist eine mehrschichtige Leiterplatte, die aus vier Kupferschichten besteht, die durch dielektrische Isolierung getrennt sind. Im Gegensatz zu einer zweischichtigen Leiterplatte mit begrenztem Verlegungsraum ermöglichen die zusätzlichen Schichten einer 4-lagigen Leiterplatte Designern, die Stromversorgung und Signalverlegung zu optimieren.
Übliche Schichtaufbaukonfigurationen sind:
Signal – Masse – Stromversorgung – Signal
Masse – Signal – Stromversorgung – Masse
Die Auswahl hängt von den Designanforderungen wie Signalgeschwindigkeit, Stromverteilung und EMV-Kontrolle ab. Die Standarddicke beträgt typischerweise etwa 1,6 mm, obwohl für kompakte Geräte auch dünnere oder spezielle Schichtaufbauten hergestellt werden können.
Verbesserte Signalintegrität – Innere Masseflächen bieten kürzere Rückwege, reduzieren Übersprechen und Signalverzerrungen.
Geringere elektromagnetische Störungen (EMI) – Strategische Platzierung von Flächen minimiert Störungen und verbessert die Zuverlässigkeit in empfindlichen Anwendungen.
Kompaktes Design – Mehr Verlegeschichten unterstützen komplexe Schaltungen, ohne die Platinenfläche zu vergrößern.
Verbesserte Stromverteilung – Eine dedizierte Stromversorgungsebene gewährleistet eine stabile Spannungsversorgung der Komponenten.
Flexibilität für moderne Geräte – Varianten wie starr-flexible und flexible 4-Lagen-Schichtaufbauten ermöglichen die Integration in kleine, unregelmäßige Gehäuse wie Wearables.
Das Design eines 4-Lagen-Leiterplatten-Prototypen erfordert die Einhaltung strenger technischer Regeln:
Schichtzuweisung: Masseflächen sollten für die Abschirmung neben Signallagen liegen.
Kontrollierte Impedanz: Wesentlich bei Hochfrequenzdesigns für medizinische Bildgebung und mobile Kommunikation.
Thermomanagement: Eine geeignete Dicke des 4-Lagen-Schichtaufbaus hilft, die Wärme gleichmäßig zu verteilen.
Abstände und Leiterbahnbreiten: Die Einhaltung von IPC-Standards gewährleistet die Herstellbarkeit.
Professionelle Designer verlassen sich auf 4-Lagen-Leiterplatten-Designrichtlinien und 4-Lagen-Leiterplatten-Designregeln, um Fehler zu minimieren und die Herstellbarkeit zu maximieren.
Das Design einer 4-lagigen Leiterplatte umfasst mehr als nur das Hinzufügen zusätzlicher Kupferschichten. Ingenieure stehen vor mehreren Herausforderungen bei der Herstellung zuverlässiger Platinen für leistungsstarke Anwendungen. Das Verständnis dieser Probleme und die Anwendung bewährter Verfahren gewährleisten optimale Leistung und Herstellbarkeit.
1. Verwaltung der Signalintegrität in Hochgeschwindigkeitsschaltungen
Da Geräte schneller und komplexer werden, ist die Hochgeschwindigkeits-Signalverlegung von entscheidender Bedeutung. Ungeeignete Leiterbahnlängen oder schlechte Schichtzuweisung können Übersprechen, Reflexionen oder Signalverlust verursachen. Die Verwendung eines Designs mit kontrollierter Impedanz und sorgfältige Platzierung von Masse- und Stromversorgungsebenen mindert diese Risiken, was besonders in der medizinischen Elektronik, mobilen Geräten und IoT-Modulen wichtig ist.
2. Thermomanagement
Hochdichte Komponenten und Leistungselektronik erzeugen erhebliche Wärme, die die Leistung und Zuverlässigkeit der Leiterplatte beeinträchtigen kann. Designer müssen die Kupferdicke, die Schichtanordnung und die Wärmeableitungsstrategien optimieren. Die Einbeziehung von thermischen Durchkontaktierungen oder speziellen Wärmeebenen in einem 4-Lagen-Schichtaufbau kann Hotspots verhindern und einen stabilen Betrieb gewährleisten.
3. Verlegungskomplexität und Bauteildichte
Kompakte Unterhaltungselektronik und Wearables erfordern oft eine enge Bauteilplatzierung. Die effiziente Nutzung der mehrschichtigen Verlegung hilft, die Platinengröße zu minimieren, ohne die Funktionalität zu beeinträchtigen. Flexible 4-Lagen-Schichtaufbauten ermöglichen Biegen und Falten und ermöglichen innovative Produktdesigns bei gleichzeitiger Wahrung der Signalintegrität.
4. Einhaltung von Vorschriften und Zuverlässigkeitsstandards
Für Anwendungen in medizinischen Geräten, Automobilelektronik und Luft- und Raumfahrt müssen die Platinen strenge Sicherheits- und Zulassungsanforderungen erfüllen. Designer sollten Industriestandards wie IPC-2221 und IPC-6012 für Layout, Abstände und Materialauswahl befolgen. Eine ordnungsgemäße Dokumentation des 4-Lagen-Leiterplatten-Designs gewährleistet eine wiederholbare Fertigungsqualität und verringert das Risiko von Ausfällen während des Testens oder Betriebs.
5. Zusammenarbeit zwischen Design- und Fertigungsteams
Eine enge Kommunikation zwischen PCB-Designern und Herstellern ist der Schlüssel. Die frühzeitige Prüfung von Schichtaufbauoptionen, Arten von Durchkontaktierungen, Oberflächenveredelungen und Bestückungsanforderungen in der Designphase verhindert kostspielige Überarbeitungen später. Bei schnellen Prototypen und Kleinserienfertigungen gewährleistet diese Zusammenarbeit sowohl Herstellbarkeit als auch Leistung, ohne die Termine zu gefährden.
Durch die Bewältigung dieser Designherausforderungen und die Anwendung bewährter Verfahren können Ingenieure die Vorteile von 4-lagigen Leiterplatten maximieren und Platinen schaffen, die hohe Leistung, Kompaktheit und Zuverlässigkeit in einem breiten Anwendungsspektrum vereinen.
Die Herstellung einer 4-lagigen Leiterplatte umfasst mehrere fortgeschrittene Schritte:
Laminieren – Verbinden von Kupferfolien und dielektrischen Materialien zur Erstellung des mehrschichtigen Aufbaus.
Belichten & Ätzen – Definieren von Schaltungsmustern mithilfe von Fotolack und chemischem Ätzen.
Bohren & Plattieren – Hinzufügen von Durchkontaktierungen zur Verbindung der inneren und äußeren Schichten.
Oberflächenveredelung – Auftragen von Beschichtungen wie ENIG, HASL oder OSP für Lötbarkeit und Haltbarkeit.
Bestückung – Montage der Komponenten durch SMT- oder THT-Verfahren.
Prüfung – Umfassende elektrische und funktionale Tests gewährleisten die Qualität.
Fortschrittliche Hersteller bieten auch schnelle Prototypen, 4-Lagen-Leiterplatten-Bestückung und Turnkey-Dienstleistungen an, wodurch die Markteinführungszeit für neue Produkte verkürzt wird.
4-lagige Leiterplatten werden häufig in der diagnostischen Bildgebung, Patientenüberwachung und tragbaren medizinischen Geräten eingesetzt, wo Signalgenauigkeit und Zuverlässigkeit entscheidend sind.
Smartphones, Tablets und Wearables profitieren von kompakten 4-Lagen-Leiterplatten-Layouts. Flexible 4-Lagen-Schichtaufbauten ermöglichen es, leistungsstarke Schaltungen in ultraschlanke Designs zu integrieren. Hier klicken für 5G-Leiterplatte
Automobil-ECUs, Infotainmentsysteme und Avionik in der Luft- und Raumfahrt verlassen sich auf langlebige 4-Lagen-Kupferleiterplatten. Ihre Fähigkeit, doppelseitiges Reflow-Löten zu handhaben und rauen Umgebungen standzuhalten, gewährleistet langfristige Leistung. Hier klicken für Auto-Leiterplatte
Von intelligenten Fabriken über Robotik bis hin zu IoT-Gateways unterstützt die 4-Lagen-Leiterplattenfertigung skalierbare, industrietaugliche Lösungen. Unternehmen können Kosten, Komplexität und Funktionalität beim Einsatz vernetzter Systeme ausbalancieren.
Hochfrequenzmaterialien – Unterstützung von 5G- und IoT-Anwendungen.
Dünnerer 4-Lagen-Schichtaufbau – Für ultrakompakte mobile und medizinische Geräte.
Umweltfreundliche Fertigung – Verwendung nachhaltiger Laminate und energieeffizienter Prozesse.
Integration mit KI – KI-gesteuertes 4-Lagen-Leiterplatten-Design für optimierte Layouts und schnellere Prototypen.
Die Wahl des richtigen Partners ist genauso wichtig wie das Design selbst. WEIYUANDA PCB ist ein vertrauenswürdiger Hersteller von 4-lagigen Leiterplatten mit jahrzehntelanger Erfahrung und bedient Kunden aus den Bereichen Medizin, Elektronik, Mobilfunk, Automobil und Industrie.
Umfassende Fähigkeiten: Von einlagigen bis zu fortgeschrittenen 4-lagigen Leiterplatten, Mehrschichtplatinen, flexiblen und starr-flexiblen Designs.
Kundenspezifische Dienstleistungen: Angebot von 4-Lagen-Leiterplatten-Designleistungen, kundenspezifischem Schichtaufbau-Engineering und kompletten Bestückungslösungen.
Schnelle Prototypen: Schnelle Lieferung von 4-Lagen-Leiterplatten-Prototypen zur Beschleunigung der Produktentwicklung.
Fortschrittliche Fertigung: Präzisionseinrichtungen für die 4-Lagen-Leiterplatten-Layout-Fertigung, 4-Lagen-Reflow-Löten und automatisierte Prüfung.
Globale Anerkennung: Belieferung von über 40 Ländern mit zertifizierten, zuverlässigen PCB-Lösungen.
Ob Sie einen 4-Lagen-Leiterplatten-Prototypen für Forschung & Entwicklung oder eine groß angelegte 4-Lagen-Leiterplattenfertigung für die kommerzielle Bereitstellung benötigen, WEIYUANDA gewährleistet Präzision, Geschwindigkeit und Zuverlässigkeit.
4-lagige Leiterplatten spielen eine entscheidende Rolle bei der Ermöglichung leistungsstarker Elektronik und bieten überlegene elektrische Leistung, kompakte Designs und zuverläss
