Aluminium-PCB-Stack-up-Leitfaden: Kupferschicht, dielektrische Schicht und Aluminiumbasis

Kurze Antwort:Ein Standard-Lagenaufbau einer Aluminium-Leiterplatte verwendet eine Kupferschaltlage, ein wärmeleitfähiges Dielektrikum und einen Aluminiumträger. Der Lagenaufbau muss Stromtragfähigkeit, Wärmeübertragung, elektrische Isolation, mechanische Steifigkeit, Herstellbarkeit und Kosten in Einklang bringen.

Eine Aluminium-Leiterplatte kann von außen einfach wirken, doch kleine Änderungen bei Kupferauflage, Dielektrikumsdicke, Materialqualität oder Kerndicke können große Unterschiede bei Temperatur, Spannungsisolation, Ebenheit und Montageverhalten verursachen.

Dieser Leitfaden erläutert jede Schicht, vergleicht gängige Konstruktionen und bietet eine praxisnahe Spezifikations-Checkliste für LED-, Automobil-, Industrie- und Leistungselektronik-Projekte.

Welche Schichten sind in einem Aluminium-PCB-Stack-up enthalten?

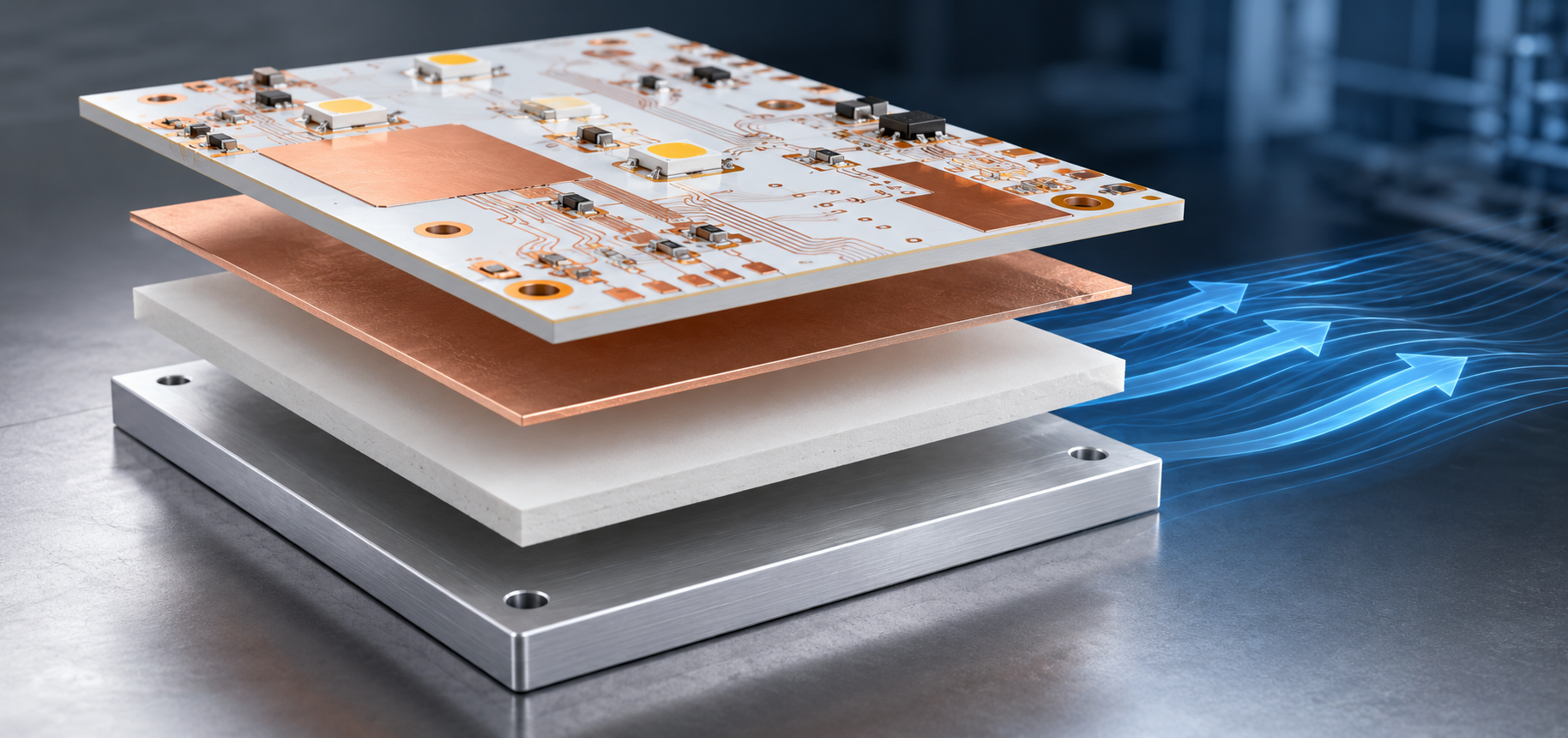

Der grundlegende einlagige Aufbau besteht aus Lötstopplack und Bestückungsdruck über einer strukturierten Kupferschaltung, einer wärmeleitfähigen elektrischen Isolationsschicht und einem Aluminiumträger.

Das Kupfer führt Signale und Strom und verteilt Wärme zusätzlich über die Leiterplattenoberfläche. Das Dielektrikum verbindet die Schaltung mit dem Metallkern, isoliert das Kupfer elektrisch und leitet Wärme vertikal ab. Der Aluminiumträger bietet mechanische Unterstützung und verteilt die Wärme in das Gehäuse oder den Kühlkörper.

Diese Konstruktion wird üblicherweise als Aluminiumkern-PCB oder Metallkern-PCB bezeichnet. Sie wird häufig eingesetzt, wenn ein herkömmliches organisches Laminat Wärme nicht effizient genug von LEDs oder Leistungsbauelementen abführen kann.

Wie die Kupferschicht Strom und Wärmeverteilung beeinflusst

Die Kupferschicht muss für elektrischen Strom, Spannungsabfall, Wärmeverteilung, Ätzbarkeit und die Geometrie der Bauteil-Pads dimensioniert werden.

Eine höhere Kupferauflage kann höheren Strom tragen und die laterale Wärmeverteilung verbessern, ändert jedoch auch den Ätzausgleich, die Mindestleiterbahnbreite und -abstände, die Pad-Definition und die Kosten. Lokale Kupferverengungen in der Nähe von Anschlüssen oder Leistungsbauelementen können heiß werden, selbst wenn die durchschnittliche Kupferfläche groß ist.

Bei einer kundenspezifischen Aluminium-Leiterplatte sollte das Kupfermuster zusammen mit der Temperaturverteilung geprüft werden. WYDsAluminium-PCB-FertigungSeite kann verwendet werden, um verfügbare Kupferauflagen, Dicken, Oberflächen und Prototypenoptionen zu besprechen.

Warum die Dielektrikumsschicht die kritische Designschicht ist

Die Dielektrikumsschicht einer Aluminium-Leiterplatte ist normalerweise die wichtigste Schicht, da sie gleichzeitig elektrische Isolation und Wärmeübertragung gewährleisten muss.

Ein dünneres Dielektrikum verringert im Allgemeinen den Wärmewiderstand, aber die minimale praktische Dicke hängt von Materialaufbau, Kupfertopografie, Betriebsspannung, Stoßspannungsbedingungen, Prüfspannung und Fertigungstoleranz ab. Ein Material mit hoher Wärmeleitfähigkeit ist nur dann nützlich, wenn seine Daten an eine bestimmte Sorte und ein bestimmtes Prüfverfahren gebunden sind.

Ingenieure sollten die geforderte Durchschlagfestigkeit und das thermische Ziel angeben, anstatt nach der dünnstmöglichen Schicht zu fragen. Der Hersteller kann dann ein Material empfehlen, das ein wiederholbares Prozessfenster bietet.

Auswahl von Dicke und Legierung des Aluminiumträgers

Der Aluminiumträger bestimmt Steifigkeit, Ebenheit, Masse, Wärmeverteilung, Bearbeitungsverhalten und die mechanische Verbindung zum Endprodukt.

Dünne Kerne reduzieren das Gewicht und passen in kompakte Baugruppen, während dickere Kerne Verzug widerstehen und eine stabilere Plattform für große Leiterplatten, schwere Steckverbinder oder Vibrationen bieten. Die beste Wahl hängt von Platinenabmessungen, Befestigungspunkten, Aussparungen, dem Nutzen-Trennverfahren, dem Gehäusedesign und der Wärmekontaktfläche ab.

Die Legierungsauswahl kann Festigkeit, Zerspanbarkeit, Oberflächenqualität und Lieferverfügbarkeit beeinflussen. Sie sollte als Teil der mechanischen Spezifikation behandelt werden und nicht nur anhand der Volumenleitfähigkeit ausgewählt werden.

Einlagige, zweilagige und mehrlagige Aluminium-PCB-Strukturen

Einlagige Leiterplatten bieten den einfachsten Wärmepfad und sind die häufigste Aluminiumkonstruktion, während zweilagige und mehrlagige Varianten mehr Routingdichte auf Kosten einer komplexeren Isolations- und Verbindungsstruktur hinzufügen.

Anwendungsbezogene Stack-up-Auswahl

Ein Beleuchtungs-Lagenaufbau sollte gleichmäßige Temperatur, stabile LED-Lichtleistung, geeigneten Lötstopplack und eine zuverlässige Befestigung am Leuchtenkörper priorisieren. DieBeleuchtungs-PCB-LösungSeite ist eine nützliche interne Referenz, um den Leiterplattenaufbau auf Straßenlaternen, Automobilbeleuchtung, Industrieleuchten und gewerbliche Leuchten abzustimmen.

Ein Leistungselektronik-Lagenaufbau muss zusätzlich Stromdichte, Isolation, Schaltspannung, Kriech- und Luftstrecken, schwere Anschlüsse und lokale Halbleiterverluste berücksichtigen. Mechanische Klemmung und Wärmekontaktdruck verdienen oft dieselbe Aufmerksamkeit wie die Laminatspezifikation.

Automobil- und Industriedesigns sollten außerdem Temperaturwechsel, Vibration, Feuchteeinwirkung, Steckverbinderbelastung und Rückverfolgbarkeitsanforderungen berücksichtigen.

Angaben zum Aluminium-PCB-Lagenaufbau für eine Angebotsanfrage

Eine vollständige Angebotsanfrage ermöglicht es dem Hersteller, das elektrische, thermische und mechanische Design zu bewerten, bevor Material bestellt wird.

· Gerber- oder ODB++-Daten, Fertigungszeichnung und Nutzenanforderungen.

· Platinenumriss, Dickentoleranz, Aluminiumdicke und bevorzugte Legierung, falls vorgegeben.

· Kupferauflage, Mindestleiterbahnbreite und -abstand, Endlochdurchmesser und Oberflächenveredelung.

· Dielektrikumsmaterial oder geforderte Wärmeleitfähigkeit, Dicke und Durchschlagfestigkeit.

· Betriebsspannung, Prüfspannung, Kriech- und Luftstreckenbegrenzungen.

· Verlustleistungsverteilung der Bauteile, maximale Umgebungstemperatur und Kühlmethode.

· Ebenheit, Bearbeitung, Senkung, V-Nut, Fräsen und Nutzen-Trennverfahren.

· Prototypenstückzahl, Produktionsprognose, Prüfstufe und geforderte Berichte.

Fordern Sie vor der Freigabe eine DFM-Prüfung des vollständigen Lagenaufbaus an.WYD PCB-FähigkeitenInformationen beschreiben die Prüf- und Fertigungsressourcen, die die Prototypen- und Produktionsbewertung unterstützen können.

Häufig gestellte Fragen

Was ist der Standard-Lagenaufbau einer Aluminium-Leiterplatte?

Die häufigste Struktur ist Kupferschaltung, thermisches Dielektrikum und Aluminiumträger, mit Lötstopplack und Bestückungsdruck auf der Schaltungsseite.

Welche Schicht beeinflusst die thermische Leistung am stärksten?

Das Dielektrikum bestimmt häufig den Wärmewiderstand durch die Leiterplatte, da es elektrisch isolierend sein muss und viel weniger leitfähig ist als der Metallkern.

Kann eine Aluminium-Leiterplatte zwei oder mehr Kupferlagen haben?

Ja. Zweilagige und mehrlagige Metallkern-Strukturen sind möglich, erfordern jedoch eine komplexere Isolations-, Durchkontaktierungs-, Laminierungs- und DFM-Kontrolle.

Verbessert dickeres Kupfer eine Aluminium-Leiterplatte immer?

Nein. Es kann die Stromtragfähigkeit und Wärmeverteilung verbessern, aber es kann die Kosten erhöhen und die Fähigkeit zu feinen Strukturen verringern. Das Kupfer sollte auf Strom-, Routing-, Wärme- und Ätzanforderungen abgestimmt werden.

Wie dick sollte der Aluminiumkern sein?

Die Wahl hängt von Plattengröße, Steifigkeit, Befestigung, Vibration, Gewicht, Bearbeitung und Wärmeverteilungsfläche ab. Sie sollte zusammen mit dem Gehäuse- und Montagedesign getroffen werden.

Welche Dateien sollten zur Überprüfung des Lagenaufbaus gesendet werden?

Senden Sie Gerber- oder ODB++-Daten, Fertigungshinweise, Leiterplattenzeichnung, Kupferanforderungen, Dielektrikums- und Spannungsziele, Leistungsinformationen und das mechanische Kühlkonzept.
