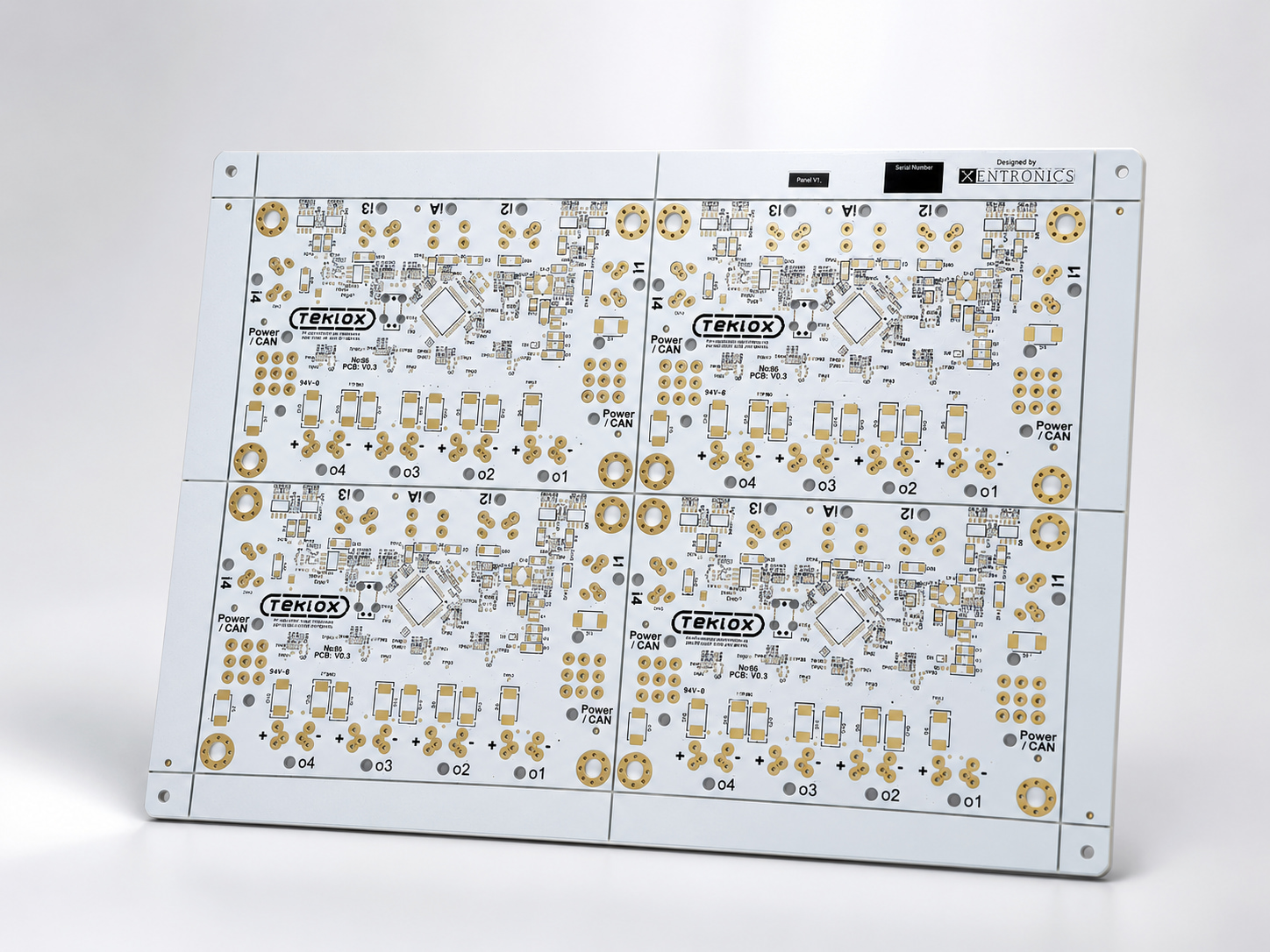

Bei LED-Beleuchtung, Automobilelektronik, Leistungsmodulen, Telekommunikationsausrüstung und kompakten Hochleistungsgeräten ist das Wärmemanagement oft eines der ersten Designrisiken, die bewertet werden müssen. Wenn Wärme nicht effizient von LEDs, Leistungs-ICs, MOSFETs, Gleichrichtern, Wandlern oder Treiberschaltungen abgeführt werden kann, kann das Endprodukt eine instabile Ausgangsleistung, schnellere Alterung, Belastung der Lötstellen oder Ausfälle im Feld aufweisen. Aus diesem Grund suchen viele OEM-Kunden nach Aluminium-PCB-Lösungen aus China, wenn sie Elektronik entwickeln, die sowohl Wärmeableitung als auch mechanische Stabilität erfordert.
Eine Aluminium-PCB ist nicht einfach eine FR-4-Platine mit einer aufgebrachten Metallplatte. Es handelt sich um eine Metallkern-PCB-Struktur, die einen kürzeren Wärmepfad von wärmeerzeugenden Bauteilen zur Aluminiumbasis schaffen soll. Bei Projekten mit hoher Wärmeentwicklung muss der Hersteller den Platinen-Stack-up, die Dielektrikumsschicht, die Kupferdicke, die Oberflächenveredelung, den Montageprozess und die tatsächlichen Anwendungsbedingungen gemeinsam verstehen.
Dieser Artikel wurde überarbeitet, um sich weniger auf wiederholte Lieferantenaussagen und mehr darauf zu konzentrieren, was Kunden bei der Auswahl eines Aluminium-PCB-Herstellers in China tatsächlich prüfen sollten.
Die Suchabsicht hinter dem Begriff Aluminium-PCB-China ist in der Regel praktisch. Kunden suchen nicht nur nach einem niedrigeren Stückpreis. Sie benötigen oft einen Fertigungspartner, der Prototypenvalidierung, schnelle Kommunikation, Materialempfehlungen, Kleinserienproduktion und stabile Nachbestellungen unterstützen kann.
China verfügt über eine ausgereifte Lieferkette für die PCB-Fertigung, die den Zugang zu verschiedenen aluminiumbasierten Laminaten, Kupfergewichten, Leiterplattendicken, Lötmaskenoptionen und Oberflächenveredelungen erleichtern kann. Für LED-Module, Stromversorgungsplatinen, Automobil-Steuergeräte und Telekommunikationsausrüstung kann diese Lieferkette die Entwicklungszeit verkürzen, wenn der Lieferant auch technisches Feedback gibt.
Elektronik mit hoher Wärmeentwicklung sollte jedoch nicht als gewöhnliche PCB-Bestellung behandelt werden. Ein zuverlässiger Aluminium-PCB-Hersteller sollte in der Lage sein, vor Produktionsbeginn Wärmelast, Bauteilplatzierung, Dielektrikumsverhalten, Kupfergewicht, Montageart und Prüfanforderungen zu besprechen.
Eine sinnvolle Möglichkeit, einen Hersteller zu bewerten, besteht darin, zu fragen, ob das Team den Aluminium-PCB-Stack-up klar erklären kann. In den meisten LED- und Leistungselektronikprojekten umfasst die Platine eine Kupfer-Leiterbahnschicht, eine wärmeleitende Dielektrikumsschicht und eine Aluminiumbasis. Diese Schichten müssen zusammenwirken: Die Kupferschicht führt den Strom, die Dielektrikumsschicht leitet Wärme ab und hält gleichzeitig die Isolierung aufrecht, und die Aluminiumbasis verteilt die Wärme in das Gehäuse oder den Kühlkörper.
Die Dielektrikumsschicht ist besonders wichtig, da sie die Isolationsfestigkeit und die Wärmeübertragung direkt beeinflusst. Ist die Dielektrikumsschicht thermisch zu schwach, kann die Aluminiumbasis selbst dann nicht gut funktionieren, wenn die Metallplatte selbst dick ist. Wenn das Kupfergewicht nicht an den Strombedarf angepasst ist, kann die Platine um Leistungsleiterbahnen oder Pads übermäßige Wärme erzeugen.
Schicht |
Hauptfunktion |
Was vor Produktionsbeginn zu bestätigen ist |
Kupfer-Leiterbahnschicht |
Führt Strom und verbindet Bauteile |
Kupfergewicht, Leiterbahnbreite, Pad-Design, Lötbarkeit |
Thermische Dielektrikumsschicht |
Leitet Wärme ab und gewährleistet elektrische Isolierung |
Wärmeleitfähigkeitsklasse, Dielektrikumsdicke, Isolationsverhalten |
Aluminiumbasis |
Verteilt Wärme und bietet mechanische Unterstützung |
Basisdicke, Ebenheit, Montageart, Oberflächenanforderungen |
Die Wärmeleitfähigkeit beschreibt, wie effizient Wärme durch ein Material geleitet werden kann. Bei einer Aluminium-PCB wandert die von LEDs oder Leistungsbauteilen erzeugte Wärme von den Bauteil-Pads in die Kupferschicht, durchläuft die wärmeleitende Dielektrikumsschicht und breitet sich dann in der Aluminiumbasis aus.
Eine höhere Wärmeleitfähigkeitsklasse kann helfen, den Wärmewiderstand zu verringern, sollte aber nicht isoliert bewertet werden. Kunden sollten außerdem Dielektrikumsdicke, Kupferdicke, Platinengröße, Leistungsdichte der Bauteile, Umgebungstemperatur und die Frage berücksichtigen, ob die PCB an einem Gehäuse oder Kühlkörper montiert ist. In realen Projekten ist ein ausgewogener Stack-up sinnvoller als einfach den höchsten Wert aus einem Datenblatt zu wählen.
Bevor sich Kunden für einen Aluminium-PCB-Hersteller entscheiden, sollten sie die praktischen Fertigungs- und Kommunikationsfähigkeiten prüfen, statt nur den Stückpreis zu vergleichen.
· Lagenfähigkeit: einlagige, doppellagige oder komplexere aluminiumbasierte PCB-Strukturen je nach Layoutdichte.
· Materialauswahl: geeignetes aluminiumbasiertes Laminat, Dielektrikumsschicht, Kupfergewicht und Leiterplattendicke für die tatsächliche Wärmelast.
· Oberflächenveredelung: OSP, ENIG, chemisch Zinn oder andere Oberflächen je nach Lötprozess und Anforderungen an die Lagerfähigkeit.
· Prüffähigkeiten: AOI, Röntgeninspektion, Flying-Probe-Test und Prozesskontrolle für Anwendungen mit hoher Zuverlässigkeit.
· Technische Reaktionsfähigkeit: Fähigkeit, Gerber-Dateien, Stack-up, Kupfergewicht, Anwendungsumgebung und Liefererwartungen vor der Produktion zu prüfen.
In der LED-Beleuchtung trägt eine Aluminium-PCB dazu bei, Wärme von LED-Chips und Treiberschaltungen abzuleiten, was eine stabilere Helligkeit, bessere Farbkonsistenz und eine längere Lebensdauer unterstützt. In der Automobilelektronik kann sie in Beleuchtungsmodulen, Motorsteuerungsschaltungen und anderen Bereichen eingesetzt werden, die Temperaturschwankungen und Vibrationen ausgesetzt sind.
Die Leistungselektronik ist ein weiterer wichtiger Anwendungsbereich. Gleichrichter, Wechselrichter, Schaltnetzteile, Wandler und Leistungsmodule kombinieren häufig hohen Strom mit konzentrierter Wärme. Ein geeignetes Aluminium-PCB-Design kann die thermische Belastung um Leistungsbauteile verringern und einen stabileren Betrieb unterstützen.
Telekommunikations- und kompakte Verbrauchergeräte können ebenfalls von einer aluminiumbasierten Konstruktion profitieren, wenn Wärme auf begrenztem Raum kontrolliert werden muss. Da jede Anwendung unterschiedliche Bedingungen aufweist, sollten Kunden vermeiden, für jedes Projekt dieselbe Standardspezifikation zu verwenden.
WEIYUANDA PCB verfügt über mehr als 20 Jahre Erfahrung in der PCB-Fertigung und deckt Multilayer-HDI, Hochfrequenz-PCB, IMS und kundenspezifische aluminiumbasierte PCB-Projekte ab. Für kundenspezifische Aluminium-PCB-Projekte können Kunden Gerber-Dateien, Stack-up-Anforderungen, Kupfergewicht, Leiterplattendicke, Oberflächenveredelung, Anwendungsumgebung, erwartete Wärmelast und Produktionsvolumen zur technischen Prüfung bereitstellen.
Statt nur ein Angebot auf Basis einer Zeichnung zu erstellen, kann das Technikteam helfen, die Fertigungsmachbarkeit zu prüfen und eine für die Anwendung besser geeignete PCB-Lösung zu unterstützen. Dies ist besonders wertvoll für OEM-Kunden, die von der Prototypenvalidierung zur Serienproduktion übergehen.
Erfahren Sie mehr über WEIYUANDA CustomFertigungsmöglichkeiten für Aluminium-PCBsoder kontaktieren Sie dasWEIYUANDA-PCB-Teamfür technische Prüfung und Angebotsunterstützung.
Die Auswahl des richtigen Aluminium-PCB-Herstellers in China erfordert mehr als nur Preisvergleiche. Kunden sollten Stack-up-Verständnis, Kenntnisse zur Wärmeleitfähigkeit, Materialauswahl, Kupfergewicht, Oberflächenveredelung, Prüffähigkeit, Anwendungserfahrung und technische Reaktionsfähigkeit bewerten.
Für LED-Beleuchtung, Automobilelektronik, Leistungsmodule, Telekommunikationsausrüstung und kompakte Leistungsgeräte kann eine gut konzipierte Aluminium-PCB die Wärmeableitung, die mechanische Zuverlässigkeit und die langfristige Produktleistung verbessern. Der richtige Partner sollte Kunden dabei helfen, thermisches Design, Fertigungsmachbarkeit, Qualitätskontrolle und Lieferung zu einer praktikablen Gesamtlösung zu verbinden.
