Meta-Beschreibung: Entdecken Sie, wie die HDI-Leiterplattentechnologie kritische Herausforderungen von 5G-Basisstationen löst – Hochfrequenz-Signalintegrität bei 28 GHz und mehr sowie Wärmemanagement in kompakten Designs. Erfahren Sie mehr über Materialien, Mikrovias und die Fertigungsexpertise von WeiYuanDa PCB.
Wenn wir 4K-Videos auf unseren Smartphones streamen oder Latenzen von unter einer Millisekunde in autonomen Fahrzeugen erleben, denken wir selten darüber nach, was dies alles möglich macht. Die Antwort liegt nicht nur in den hoch aufragenden 5G-Basisstationen, die wir auf Dächern und Hügeln sehen, sondern tief in ihrem Inneren – auf einem Technologieträger, der kleiner als Ihre Hand ist: der High-Density-Interconnect-Leiterplatte (HDI-PCB).
5G-Netze arbeiten bei Frequenzen, die weit über denen früherer Generationen liegen. Sub-6-GHz-Bänder und das Millimeterwellenspektrum (mmWave) bei 28 GHz und 39 GHz erfordern ein grundlegendes Umdenken bei Design, Fertigung und Einsatz von Leiterplatten. Die Herausforderungen sind zweifach: die Signalintegrität bei extrem hohen Frequenzen aufrechtzuerhalten und gleichzeitig die Wärmeabfuhr in immer kompakteren, leistungsdichten Modulen zu beherrschen.
Spezialisierte Hersteller wie WeiYuanDa Industrial Co., Limited sind hier die ideale Lösung. Mit mehr als 20 Jahren gesammelter Erfahrung in der Leiterplattenfertigung hat unser Unternehmen Fertigungstechnologien entwickelt, die für hochkomplexe und hochfrequente Anwendungen optimiert sind.
High-Density-Interconnect-Leiterplatten sind nicht einfach „mehr zusammengepferchte Lagen“. Laut der Norm IPC-2226 werden HDI-Platinen durch bestimmte strukturelle Merkmale definiert, die sie von anderen abheben:
Merkmal |
Konventionelle Leiterplatte |
HDI-Leiterplatte |
Leiterbahnbreite/-abstand |
≥ 6 mil (150 μm) |
2–4 mil (50–100 μm) |
Via-Struktur |
Mechanische Durchkontaktierung |
Lasergebohrte Mikrovias (≤ 0,15 mm) |
Dielektrikumsdicke |
≥ 4 mil (100 μm) |
1–2 mil (25–50 μm) |
Verdrahtungsdichte |
Referenzwert |
3× höher als konventionell |
Reduzierung der Lagenzahl |
N/A |
30–40 % weniger Lagen bei gleicher Funktionalität |

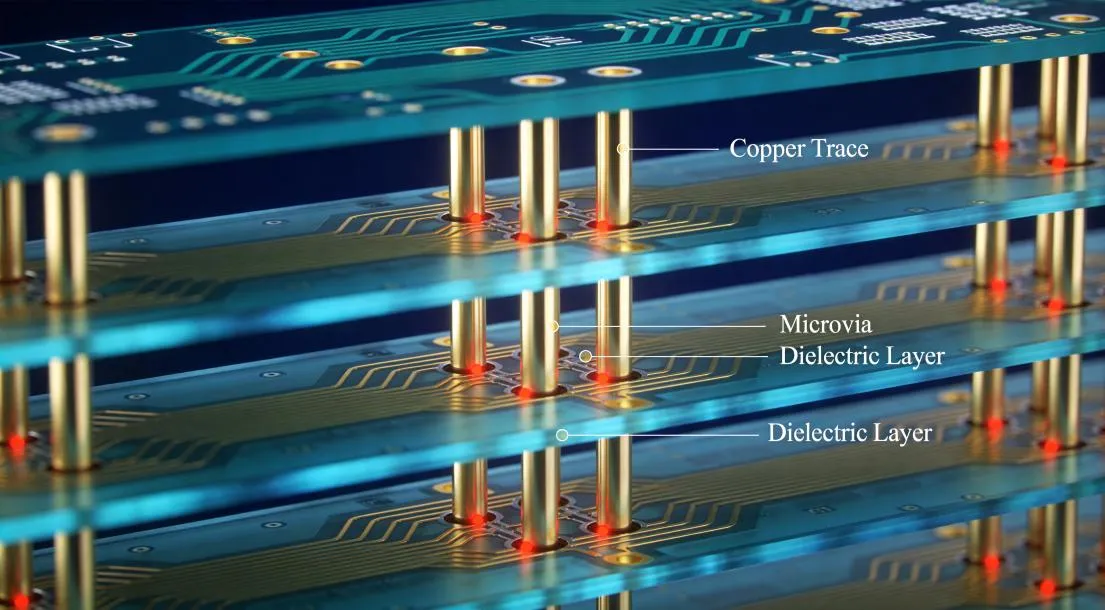

Der Kernvorteil beruht auf der Mikrovia-Technologie. Diese lasergebohrten Löcher weisen einen Durchmesser von unter 0,15 mm und ein Aspektverhältnis von 1:1 auf und ermöglichen Lagenverbindungen, die mit herkömmlichen mechanischen Bohrverfahren nicht realisierbar sind.
Dies führt zu kürzeren Signalübertragungswegen und einer erheblich geringeren parasitären Induktivität – sie erreicht lediglich ein Zehntel des Induktivitätswerts von Durchsteck-Vias. Darüber hinaus erleichtert diese Technologie die Integration von Bauelementen mit feinem Pitch wie BGA-Gehäusen mit einem Pitch von 0,25 mm.
5G-Basisstationen, die mit 64T64R-Massive-MIMO-Antennenarrays ausgestattet sind, erfordern 240 Antennenspeiseleitungen, die auf einer einzigen Leiterplatte geführt werden müssen.
Dieses Layout erreicht eine Dichte von acht Differenzialpaaren pro Quadratzentimeter und ist damit viermal so hoch wie die Verdrahtungsdichte typischer 4G-Schaltungsdesigns.
Bei solch hohen Packungsdichten kann sich das Übersprechen zwischen benachbarten Leiterbahnen von -60 dB auf -45 dB verschlechtern und damit den in offiziellen 5G-Spezifikationen festgelegten Grenzwert von -55 dB überschreiten.
Die HDI-Technologie entschärft dieses Problem durch folgende Maßnahmen:
• Dedizierte Referenzmasseflächen, die jeder einzelnen Signallage zugeordnet sind und das Übersprechen um bis zu 92 % reduzieren
• Versetzte Mikrovia-Strukturen anstelle gestapelter Vias, wodurch die parasitäre Induktivität um 58 % gesenkt wird
• Masseabschirmungs-Vias, die in definierten regelmäßigen Abständen um Signal-Vias angeordnet sind
Über eine 10 cm lange Leiterbahn aus Standard-FR-4-Basismaterial tritt bei 28 GHz eine Signaldämpfung von etwa 15 dB auf; dieser Dämpfungswert ist zehnmal höher als der bei der für 4G-Netze verwendeten Betriebsfrequenz von 2 GHz gemessene Wert.
Die Materialauswahl stellt daher eine der entscheidendsten Designüberlegungen bei der Entwicklung von 5G-HDI-Leiterplatten dar.
Etablierte Hersteller wie WeiYuanDa liefern hybride Laminat-Stapelkonfigurationen: verlustarme Substrate wie Rogers RO4350B (Dk = 3,48, Df = 0,0031) werden für Hochgeschwindigkeits-Signallagen eingesetzt, während Standard-FR-4-Material für Stromversorgungslagen und strukturelle Stützlagen verwendet wird.
Diese Materialkombination reduziert die Gesamtmaterialkosten um 30–45 % und erfüllt gleichzeitig vollständig die Signalleistungsanforderungen von mmWave-Anwendungen.
Das Problem der Leistungsdichte

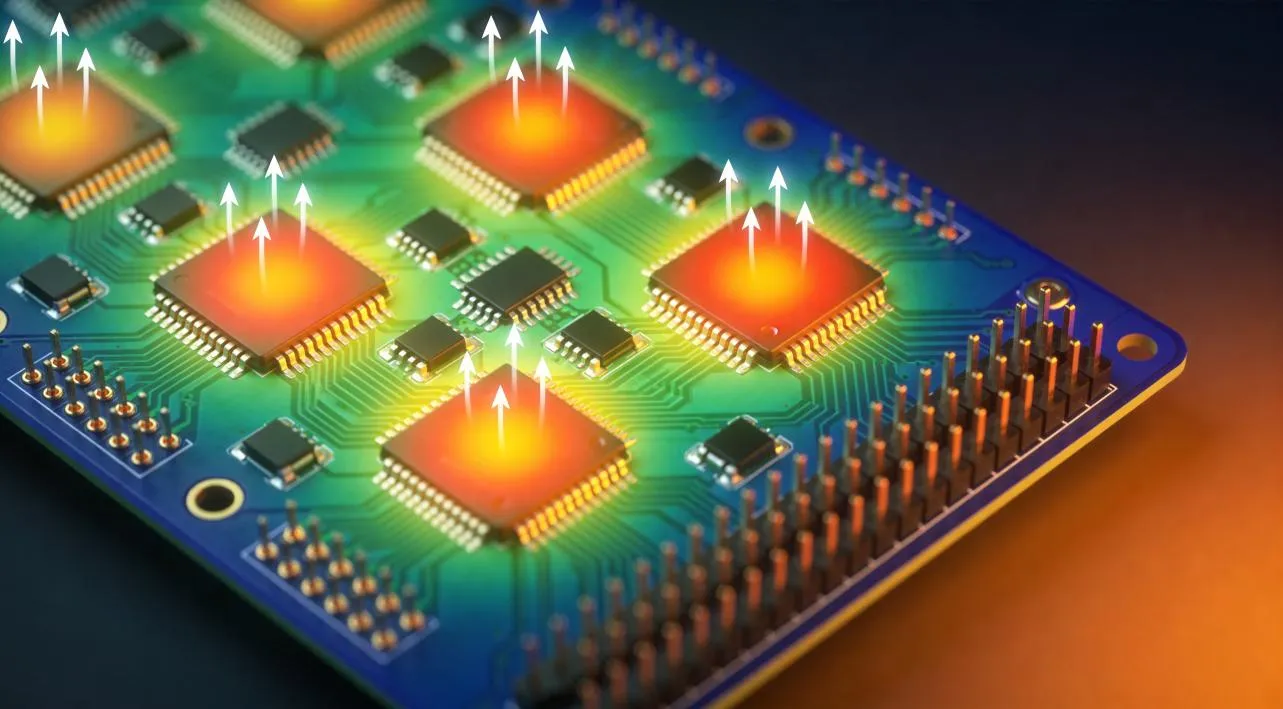

5G-Basisstationskomponenten erzeugen die dreifache Leistungsdichte ihrer 4G-Pendants – etwa 30 W/cm² gegenüber 10 W/cm². Insbesondere Leistungsverstärkermodule (PA-Module) erzeugen konzentrierte Wärme, die effizient abgeführt werden muss, um thermische Drosselung und vorzeitige Bauteilausfälle zu verhindern.
Die Herausforderung wird durch die eigentliche Architektur von HDI noch verstärkt: Mikrovias (0,1 mm) und feine Leiterbahnen (0,08 mm) behindern die Wärmeleitfähigkeit und erzeugen einen Wärmewiderstand von bis zu 20 °C/W im Vergleich zu 10 °C/W bei konventionellen Leiterplatten. Ohne geeignetes thermisches Design können die Chiptemperaturen um 15 °C über die 4G-Basiswerte steigen, sodass zusätzliche Kühlkörper erforderlich sind, die das Modulvolumen um 20 % erhöhen.
Moderne 5G-HDI-Leiterplatten setzen verschiedene Techniken des Wärmemanagements ein:
Kupfergefüllte gestapelte Mikrovias (CFSM): Indem jede Mikrovia vor dem Stapeln der nächsten Lage vollständig mit galvanisch abgeschiedenem Kupfer gefüllt wird, erreicht die Wärmeleitfähigkeit 35–40 W/m·K – und schafft so einen direkten Wärmepfad vom Chip zur Platine. Der Fertigungsprozess von WeiYuanDa erreicht eine Via-Füllungs-Zuverlässigkeit von >99,8 % durch kontrollierte Lamination und Galvanisierung.
Heavy-Copper-Integration: Für leistungsintensive Abschnitte verbessert die Einbeziehung von Heavy-Copper-Lagen (3 oz bis 20 oz) die Strombelastbarkeit und Wärmeverteilung erheblich. Die Expertise von WeiYuanDa inHeavy-Copper-Leiterplatteder Fertigung macht sie besonders geeignet für 5G-PA-Module und Leistungsmanagement-Abschnitte.
Metallkern- und Aluminiumsubstrate: In abgedichteten Außengehäusen, in denen keine Zwangsluftkühlung verfügbar ist,Aluminium-Leiterplattenbieten eine Wärmeleitfähigkeit, die 5–10-mal so hoch ist wie die von Standard-FR-4, und sind daher ideal für 5G Remote Radio Units (RRUs).
Thermische Via-Arrays: Die strategische Platzierung von thermischen Vias unter heißen Komponenten erzeugt vertikale Wärmerohre, die Wärme zu inneren Masseflächen oder bodenseitigen Kühlkörpern leiten.
Die Wahl des Substratmaterials bestimmt grundlegend die Hochfrequenzleistung einer HDI-Platine. Im Folgenden sehen Sie, wie verschiedene Materialien für 5G-Anwendungen im Vergleich abschneiden:
WeiYuanDa unterhält ein großes Lager an Rogers-Materialien und Hochleistungs-FR-4-Laminaten und ermöglicht so schnelles Prototyping für zeitkritische 5G-Entwicklungsprojekte. Der sequenzielle Laminierungsprozess im Werk in Dongguan gewährleistet eine präzise Lagenausrichtung – entscheidend für die Einhaltung der Impedanztoleranz von ±3 %, die 5G-HDI-Designs erfordern.
Wenn es um 5G-HDI-Leiterplatten geht, ist die Lücke zwischen Designabsicht und gefertigter Realität der Punkt, an dem viele Projekte scheitern. Genau hier macht ein erfahrener Fertigungspartner den entscheidenden Unterschied.
Zwei Jahrzehnte spezialisierte Expertise
Gegründet 2005 mit Hauptsitz in Hongkong und einer Produktionsstätte in Dongguan, China,WeiYuanDa Industrial Co., Limitedhat sich das Unternehmen einen Ruf genau bei den komplexen, hochanspruchsvollen Leiterplatten aufgebaut, die die 5G-Infrastruktur verlangt. Das Produktportfolio umfasst HDI-Leiterplatten mit bis zu 32 Lagen, Hochfrequenzplatinen und Heavy-Copper-Lösungen – die drei Säulen der Elektronik von 5G-Basisstationen.
Was WYD im 5G-Kontext auszeichnet:
Schnelles Prototyping: Einlagige Prototypen innerhalb von 24 Stunden, Angebotsantworten innerhalb von 2 Stunden – entscheidend für die schnellen Iterationszyklen der 5G-Modulentwicklung.
Zertifizierungstiefe: ISO 9001, ISO 14001, ISO 13485 (Medizin), IATF 16949 (Automobil) und UL-Zertifizierungen – das bedeutet, dass ihre Qualitätssysteme die strengen Anforderungen von Telekommunikations-OEMs auf globalen Märkten erfüllen.
Lokaler Support in Europa: Ihre Tochtergesellschaft in Italien bietet direkten technischen Support und Kundenservice für europäische Kunden – ein erheblicher Vorteil, wenn man bedenkt, dass viele der weltweit führenden Telekommunikationsausrüster in Europa ansässig sind.
Direkter Herstellervorteil: Als Direktlieferant ab Werk ohne Zwischenhändler bietet WeiYuanDa technische Kommunikation auf Ingenieursniveau mit seinem Team von über 24 Ingenieuren und stellt so sicher, dass Design-for-Manufacturing-Feedback die Kunden schnell erreicht.
Die fortschrittlichen HDI-Fähigkeiten – bis zu 32 Lagen mit 2 mil Leiterbahnbreite/-abstand und 0,10-mm-Laservias – adressieren direkt die Dichte- und Präzisionsanforderungen von 5G-AAU- (Active Antenna Unit) und BBU-Designs (Baseband Unit).
Während der 5G-Ausbau noch in vollem Gange ist, blickt die Leiterplattenindustrie bereits auf 6G, das im Terahertzbereich (100 GHz–300 GHz) arbeiten wird. Dies wird die HDI-Technologie noch weiter vorantreiben:
Leiterbahnbreiten und -abstände unter 25 μm werden Standard (aktuelle fortschrittliche HDI erreichen 50 μm)
Any-Layer-HDI mit vollständig kupfergefüllten gestapelten Vias wird für die erforderliche Verdrahtungsdichte zwingend erforderlich sein
Neue Substratmaterialien – darunter Keramik-Polymer-Hybride und glasbasierte Substrate – werden herkömmliche Laminate ersetzen
KI-gestützte Designoptimierung wird erforderlich sein, um die exponentiell steigende Komplexität von Signalintegritäts-, thermischen und elektromagnetischen Verträglichkeitsrandbedingungen zu bewältigen
Hersteller, die heute in Forschung und Entwicklung investieren – wie das F&E-Labor von WeiYuanDa in Dongguan, das Innovationen bei Mikrovias und Heavy Copper entwickelt –, werden bereit sein, wenn 6G kommt.
HDI-Leiterplatten sind die unbesungenen Helden der 5G-Revolution. Ohne die Mikrovia-Technologie, die ultrafeine Leitungsführung und die Wärmemanagementstrategien, die sie ermöglichen, wären die Hochfrequenz-, Hochdichte- und Hochleistungsanforderungen von 5G-Basisstationen schlicht nicht zu erfüllen.
Für Ingenieurteams, die 5G-Infrastruktur entwerfen, ist die Wahl des richtigen Leiterplatten-Fertigungspartners ebenso wichtig wie das Design selbst. Ein Partner, der Signalintegrität bei 28 GHz versteht, kupfergefüllte Mikrovias mit einer Zuverlässigkeit von über 99 % liefern kann und die Materialexpertise und Zertifizierungstiefe bietet, die Telekommunikations-OEMs verlangen.
WeiYuanDa PCB hat 20 Jahre lang genau diese Fähigkeit aufgebaut. Von der Produktionsstätte in Dongguan bis zum europäischen Büro in Italien, vom schnellen Prototyping bis zur Serienfertigung bietet das Unternehmen die Fertigungsexpertise, die 5G-Designambitionen in einsatzbereite Realität verwandelt.
Um mehr über die Fähigkeiten von HDI-Leiterplatten zu erfahren oder ein Angebot für Ihr 5G-Projekt anzufordern, besuchen Siewww.wyd-pcb.comoder kontaktieren Sie das Engineering-Team unter wai.tsang@microstar-pcb.cn.
F1: Was ist eine HDI-Leiterplatte, und warum ist sie für 5G entscheidend?
A: HDI-Leiterplatten (High-Density Interconnect) verwenden lasergebohrte Mikrovias, ultrafeine Leiterbahnen und dünne Dielektrikumsschichten, um Verdrahtungsdichten zu erreichen, die 3–5× höher sind als bei konventionellen Leiterplatten. Für 5G-Basisstationen, die bei 28 GHz und darüber arbeiten, bedeutet dies kürzere Signalwege, geringere Einfügedämpfung und eine bessere Impedanzkontrolle – alles entscheidend für zuverlässige mmWave-Leistung.
F2: Wie bewältigt die HDI-Leiterplattentechnologie thermische Lasten in 5G-Ausrüstung?
A: 5G-HDI-Platinen verwenden kupfergefüllte gestapelte Mikrovias (mit einer Wärmeleitfähigkeit von 35–40 W/m·K), Heavy-Copper-Lagen, Aluminiumsubstrate und strategische thermische Via-Arrays, um Wärme effizient von leistungsdichten Komponenten wie Leistungsverstärkern abzuführen.
F3: Wie lange sind die Lieferzeiten für HDI-Prototypen?
A: Spezialisierte Hersteller wie WeiYuanDa können einlagige Prototypen innerhalb von 24 Stunden liefern; Angebotsantworten erfolgen innerhalb von 2 Stunden. Komplexe mehrlagige HDI-Prototypen benötigen je nach Lagenanzahl und Materialverfügbarkeit in der Regel 5–12 Tage.
