Wenn Ihr Design LEDs, Leistungs-MOSFETs, DC-DC-Wandler oder Motortreiber umfasst, wissen Sie bereits: Wärme ist der Feind. Thermische Belastung verursacht vorzeitige Alterung, Lötstellenermüdung, Farbverschiebung bei LEDs und Feldausfälle, die weit mehr kosten als die Leiterplatte selbst.
Dieser Leitfaden behandelt alles, was Sie über die Aluminium-PCB-Technologie für Anwendungen mit hoher Wärmeentwicklung wissen müssen:
1) Wie der Schichtaufbau funktioniert und warum jede Schicht wichtig ist.
2) Was Wärmeleitfähigkeit in realen Projekten wirklich bedeutet.
3) Welche Spezifikationen Sie vor dem Versenden einer Angebotsanfrage (RFQ) festlegen müssen.
4) Wie Sie Hersteller bewerten, die behaupten, Ihre thermischen Anforderungen erfüllen zu können.
Ob Sie LED-Beleuchtung, Kfz-Beleuchtungsmodule, Netzteile, Telekommunikationsausrüstung oder Kühlsysteme für KI-Server entwerfen – dieser Artikel vermittelt Ihnen das technische Fundament, um thermische Ausfälle in Prototyping und Serienfertigung zu vermeiden.
Wärmemanagement ist heute keine Option mehr. LED-Beleuchtung, Automobilelektronik, Leistungsmodule, Telekommunikationsinfrastruktur und kompakte Hochleistungsgeräte erfordern eine effiziente Wärmeableitung bei immer kleineren Formfaktoren. Herkömmliche FR-4-Leiterplatten mit Standard-Kupferflächen können Wärme nicht schnell genug von den Bauteilen ableiten.
Und die thermischen Anforderungen werden strenger, nicht milder. Höhere Leistungsdichten, engere Gehäuse und längere erwartete Lebensdauern bedeuten, dass die Leiterplatte mehr leisten muss, als nur Komponenten zu verbinden – sie muss aktiv Wärme managen.
Die Aluminium-PCB-Technologie löst dieses Problem, indem sie einen kürzeren Wärmepfad von wärmeerzeugenden Bauteilen direkt zur Metallbasis schafft. Eine Standard-Aluminiumplatine besteht aus:
Kupfer-Leiterbildschicht: Führt Strom und verteilt Wärme seitlich
Thermische Dielektrikumsschicht: Leitet Wärme vertikal und gewährleistet gleichzeitig elektrische Isolation
Aluminiumbasis: Verteilt die Wärme in das Gehäuse oder den Kühlkörper
Das Ergebnis? Die Sperrschichttemperaturen sinken im Vergleich zu FR-4-Lösungen um 10–30 °C, die Lebensdauer von LEDs verlängert sich erheblich, und Leistungsbauteile arbeiten innerhalb sicherer Grenzen. Für Produkte wie LED-Module, Motorsteuerungen und Schaltnetzteile ist das nicht nur ein Nice-to-have – es ist der Unterschied zwischen einem zuverlässigen Produkt und einem, das im Feld ausfällt.
Da die Leistungsdichten steigen und die Gehäuse schrumpfen, hat sich die Aluminium-PCB-Technologie von einer Premium-Option zu einer Standardanforderung für wettbewerbsfähige Designs entwickelt.
Nicht alle Metallkern-Leiterplatten sind gleich. Der Unterschied liegt in drei zentralen Designfaktoren:
Schichtaufbau

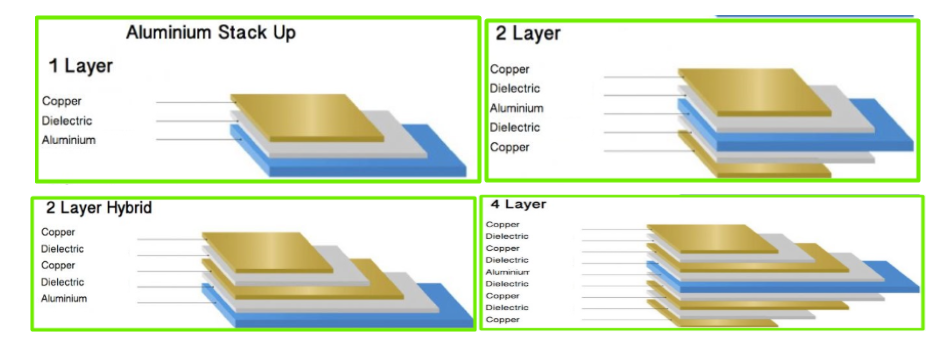

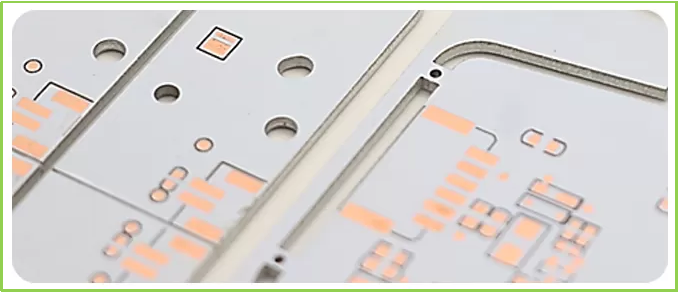

Aluminium-PCBs verwenden eine einlagige, zweilagige oder mehrlagige Kupferschaltung, die auf eine Metallbasis gebondet ist. Die häufigste Konstruktion ist die einlagige Aluminium-PCB. Sie bietet:
Direkter Wärmepfad von den Bauteilen zur Aluminiumbasis
Geringere Kosten und einfachere thermische Modellierung
Ausreichende Leitungsdichte für LED-Module und Leistungswandler
Für höhere Leitungsdichte sind zweilagige und mehrlagige Aluminium-PCB-Strukturen verfügbar, erfordern jedoch ein komplexeres Dielektrikum-Design und eine präzise Via-Isolationskontrolle.
Leistungsfähigkeit der Dielektrikumsschicht
Die Dielektrikumsschicht ist der kritische Engpass im Aluminium-PCB-Design. Sie muss bieten:
Elektrische Isolation (typischerweise 1–6 kV je nach Anwendung)
Wärmeleitfähigkeit (1,0–8,0 W/m·K für die meisten handelsüblichen Qualitäten)
Mechanische Verbindung zwischen Kupfer und Aluminium
Ein dünneres Dielektrikum senkt den Wärmewiderstand, aber die Mindestdicke hängt von der Betriebsspannung, Stoßspannungsbedingungen und Fertigungstoleranz ab. Ingenieure sollten die geforderte Durchschlagfestigkeit und das thermische Ziel spezifizieren – nicht nur die dünnstmögliche Schicht verlangen.
Auswahl der Aluminiumbasis
Die Aluminiumbasis bestimmt Steifigkeit, Ebenheit, Gewicht und Wärmespreizung. Übliche Optionen sind:

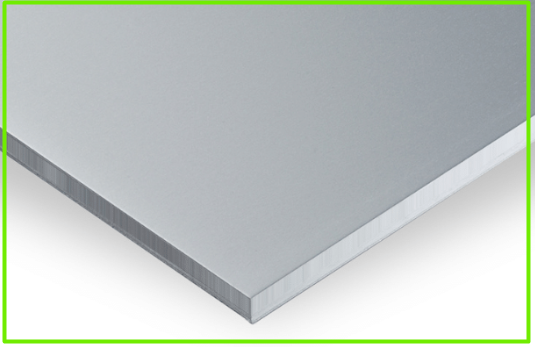

Legierung 5052: Gute Umformbarkeit, breit verfügbar

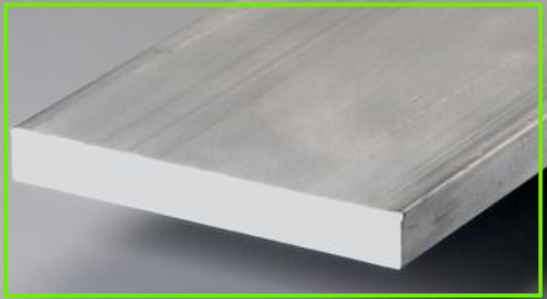

Legierung 6061: Bessere Bearbeitbarkeit, glattere Oberfläche

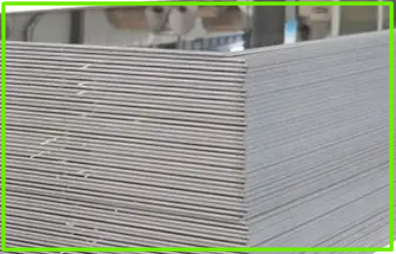

Legierung 1100: Höhere Wärmeleitfähigkeit, geringere Festigkeit
Die Basisdicke reicht typischerweise von 0,8 mm bis 3,0 mm und wird anhand der Platinenabmessungen, Montageanforderungen und der thermischen Kontaktfläche gewählt.
Bevor Sie Ihr Design zur Fertigung senden, prüfen Sie, ob diese kritischen Parameter zu den Fähigkeiten Ihres Herstellers passen:
Parameter |
Standard-Aluminium-PCB |
Hochleistungs-Aluminium-PCB |
Lagenzahl |
1–2 Lagen |
Bis zu 3–4 Lagen (mit komplexem Dielektrikum) |
Kupfergewicht |
1–2 oz/ft² |
Bis zu 6 oz/ft² (für Hochstromanwendungen) |
Wärmeleitfähigkeit (Dielektrikum) |
1,0–3,0 W/m·K |
3,0–8,0 W/m·K |
Durchschlagfestigkeit |
1,0–3,0 kV |
3,0–6,0 kV |
Dicke der Aluminiumbasis |
0,8–2,0 mm |
1,0–3,0 mm |
Optionen für die Oberflächenveredelung |
HASL, ENIG, OSP |
HASL, ENIG, OSP, Immersion-Zinn |
Wichtige Überlegungen:
Wärmeleitfähigkeit: Höher ist nicht immer besser. Wägen Sie Wärmeleitfähigkeit gegen Durchschlagfestigkeit und Kosten ab.
Kupfergewicht: Passen Sie es an den Strombedarf an. Dickeres Kupfer verbessert die Wärmespreizung, verringert aber die Fähigkeit für feine Strukturen.
Dielektrikumsdicke: Dünner reduziert den Wärmewiderstand, muss aber die Spannungsisolationsanforderungen erfüllen.
Aluminium-PCBs sind nicht für jede Anwendung erforderlich. Leistungsarme Steuerplatinen oder reine Signalkreise funktionieren auf FR-4 einwandfrei. Für die folgenden Anwendungsfälle ist Aluminium jedoch oft die einzige praktikable Option:
LED-Beleuchtung
Straßenlaternen, Kfz-Scheinwerfer, Industrieleuchten und gewerbliche Leuchten erzeugen alle erhebliche Wärme am LED-Chip. Aluminium-PCBs leiten Wärme von den Chips ab und sorgen so für stabile Helligkeit, bessere Farbkonsistenz und längere Lebensdauer. Typische Anforderung an die Wärmeleitfähigkeit: 1,0–3,0 W/m·K.
Automobilelektronik
Beleuchtungsmodule, Motorsteuerungen, Batteriemanagementsysteme und ADAS-Subsysteme arbeiten in rauen Umgebungen mit Temperaturwechseln und Vibrationen. Aluminium-PCBs bieten thermische Stabilität und mechanische Robustheit. Typische Anforderung: Fertigung nach AEC-Q100 oder IATF 16949.
Telekommunikations- und KI-Server-Infrastruktur
5G-Basisstationen, Router und Kühlsysteme für KI-Server erfordern ein zuverlässiges Wärmemanagement in kompakten Gehäusen. Aluminium-PCBs helfen, die Bauteiltemperatur im Dauerbetrieb innerhalb sicherer Grenzen zu halten. Typische Anforderung: hohe Wärmeleitfähigkeit (über 3,0 W/m·K) mit enger Dickentoleranz.
Bei WEIYUANDA PCB kombinieren wir mehr als 20 Jahre Metallkern-Know-how mit strenger Qualitätskontrolle. Unser Vorteil liegt in Präzisionsengineering, das speziell auf Anwendungen im Wärmemanagement zugeschnitten ist.
Qualität ist unser Kern. Wir setzen modernste Ausrüstung ein, darunter AOI, Mikroschliff-Analyse und Thermoschockprüfung, um die Genauigkeit und Durchschlagfestigkeit jeder Platine zu gewährleisten. Das sichert gleichbleibende Leistung auch in Umgebungen mit hoher Belastung.
Wir sind zertifiziert nach ISO 9001, ISO 14001, ISO 13485 und IATF 16949 sowie UL-zertifiziert für die USA und Kanada. Vom schnellen Prototyping bis zur stabilen Serienfertigung sind wir ein vertrauenswürdiger Partner für LED-Beleuchtung, Automobilelektronik und Stromversorgungssysteme – und liefern Leistung, Präzision und langfristigen Wert.
Die Aluminium-PCB-Technologie ermöglicht ein zuverlässiges Wärmemanagement für Elektronik mit hoher Wärmeentwicklung. Das Verständnis von Schichtaufbau, Dielektrikumsleistung, Kupfergewichtsauswahl und Herstellerfähigkeiten hilft Ihnen, thermische Ausfälle zu vermeiden und Ihr Produkt schneller auf den Markt zu bringen.
Bei der Auswahl eines Aluminium-PCB-Herstellers sollten Sie mit WYD thermisches Wissen, Materialauswahlkompetenz und technische Reaktionsfähigkeit über den Preis stellen. Der richtige Partner spart Ihnen Zeit, reduziert Re-Spins und stellt sicher, dass Ihre Platinen die thermischen Anforderungen Ihrer Anwendung erfüllen.
Was ist der Standard-Schichtaufbau einer Aluminium-PCB?
Die häufigste Struktur ist Kupfer-Leiterbildschicht, thermische Dielektrikumsschicht und Aluminiumbasis, mit Lötstopplack und Kennzeichnungsdruck auf der Schaltungsseite. Die einlagige Konstruktion ist für LED- und Leistungsanwendungen am einfachsten und kostengünstigsten.
Verbessert dickeres Kupfer eine Aluminium-PCB immer?
Nein. Dickeres Kupfer verbessert die Strombelastbarkeit und die seitliche Wärmespreizung, kann aber die Kosten erhöhen und die Fähigkeit zum Ätzen feiner Strukturen verringern. Das Kupfergewicht sollte an Strombedarf, Leitungsdichte und Wärmeanforderungen angepasst werden.
Welche Dateien sollte ich für ein Aluminium-PCB-Angebot senden?
Senden Sie Gerber- oder ODB++-Dateien, eine Fertigungszeichnung, Schichtaufbau-Anforderungen (Kupfergewicht, Dielektrikumsmaterial und -dicke, Aluminiumdicke und -legierung), Betriebsspannung, Wärmeanforderungen, Oberflächenveredelung, Stückzahl und Liefererwartungen.
Über den Autor: Dieser Artikel wurde vom technischen Team von WEIYUANDA PCB erstellt, einem führenden Aluminium-PCB-Hersteller in China mit über 20 Jahren Erfahrung für globale OEMs. Bei technischen Fragen oder Angeboten besuchen Sie wyd-pcb.com oder fordern Sie ein Sofortangebot an.
