Hochleistungselektronik wie Solarwechselrichter, Motorsteuerungsplatinen für Elektrofahrzeuge, industrielle Servoregler und Server-Netzteilmodule steht stets vor zwei zentralen Designproblemen: übermäßiger Temperaturanstieg der Leistungschips und deutlicher Spannungsabfall durch hohe Ströme. Herkömmliche Leiterplatten mit dünnen Kupferauflagen von 1/3 oz, 0,5 oz und 1–2 oz können keine langfristige hohe Strombelastung tragen; lokale Hotspots führen zu Lötstellenrissen, Bauteilalterung und häufigen Serviceausfällen. Dickkupfer-Leiterplatten setzen ultradicke Kupferleiterschichten ab etwa 10 oz oder mehr ein, wodurch die beiden Probleme der Hochstromübertragung und Wärmeableitung grundlegend gelöst werden und sie zum zentralen Träger moderner Hochleistungsgeräte mit hoher Leistungsdichte werden.
Dieses WYD-Handbuch bereitet die strukturellen Merkmale, die zentralen Wettbewerbsvorteile, die Design-Spezifikationsstandards und die wichtigsten Anwendungsfelder von Dickkupfer-Leiterplatten systematisch auf und zeigt Ihnen, wie Sie qualifizierte Hersteller auswählen, um die Risiken thermischer Überlastung und durchgebrannter Leiterbahnen in der Prototypen- und Serienfertigung zu vermeiden.
Anders als beim herkömmlichen Dünnkupfer-Ätzverfahren beruhen Dickkupfer-Leiterplatten auf spezieller Dickkupfer-Galvanisierung und Präzisionsätztechnik sowie auf einem mehrschichtigen Verbundaufbau, der für hohe Leistung und Wärmeleitung optimiert ist. Die vier zentralen Strukturmodule sind im Einzelnen:

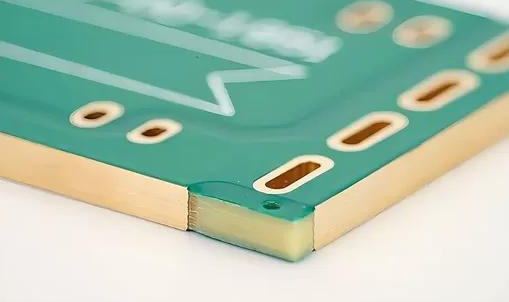

Ultradicke Kupferleiterschicht
Dies ist das zentrale Merkmal von Dickkupferplatinen. Die branchenübliche Dickkupfer-Spezifikation beginnt bei 3 oz (ca. 105 μm); die maximal anpassbare Dicke erreicht 15 oz. Der dickere Kupferquerschnitt reduziert den Leiterwiderstand erheblich, und großflächige Kupferflächen können die von MOSFET, IGBT und anderen Leistungsbauelementen erzeugte Wärme schnell verteilen. Sowohl die äußeren Verdrahtungslagen als auch die inneren Strom-/Masseflächen unterstützen kundenspezifische Dickkupfer-Lagenaufbauten.

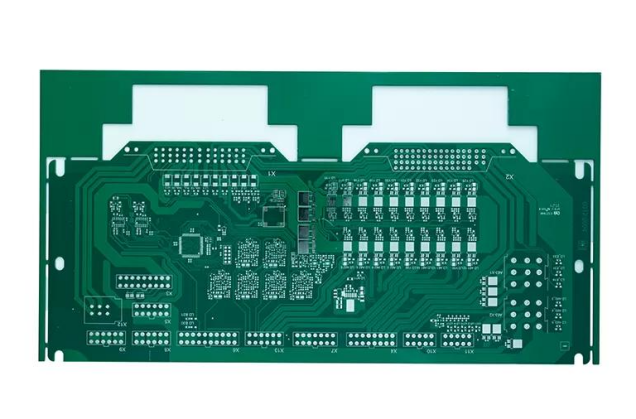

Basissubstrat-Träger
FR-4-Substrat mit hoher Tg ist das am häufigsten verwendete Basismaterial; halogenfreie Substrate, Aluminium-Metallkernsubstrate und spezielle Hochfrequenzsubstrate stehen als Optionen für besondere Einsatzbedingungen zur Verfügung. Hoch-Tg-Substrate widerstehen thermischer Verformung unter wechselnden Kälte- und Wärmezyklen; Tg-Werte von 170 bis 280 verhindern wirksam Platinenverzug, Delamination und das Ablösen der Kupferschichten durch die Wärmeausdehnung des Dickkupfers.
Isolierende Prepreg-Dielektrikumsschicht
Prepregs mit hoher Haftfestigkeit trennen die einzelnen Dickkupfer-Leiterschichten, sorgen für eine stabile elektrische Isolierung und bieten gleichzeitig zusätzliche vertikale Wärmeleitpfade zwischen den Lagen, wodurch Isolationssicherheit und Wärmeableitungseffizienz in Einklang gebracht werden.
Verschiedene Oberflächenveredelungen
Zu den optionalen Oberflächenverfahren gehören ENIG, OSP, HASL und Chemisch-Zinn. Die ENIG-Oberflächenveredelung wird in der Automobil-, Medizin- und Industrietechnik für hochzuverlässige Geräte häufig eingesetzt, da sie die Oxidationsbeständigkeit und Lötstabilität der Pads verbessert; OSP eignet sich eher für kostensensible Leistungsprodukte in der Massenproduktion.
Der Produktaufbau unterstützt einseitige, doppelseitige und mehrlagige Stapelaufbauten. Mehrlagige Dickkupferplatinen werden für kompakte Hochleistungsgeräte bevorzugt, die gleichzeitig eine dichte Signalführung und eine hohe Stromübertragung benötigen.
Das Dickkupfer-Strukturdesign bringt eine umfassende Leistungssteigerung für Hochleistungshardware; seine Vorteile können von gewöhnlichen Dünnkupfer-Leiterplatten in rauen Umgebungen mit hohen Temperaturen, hohen Strömen und Vibrationen nicht ersetzt werden:
Hohe Stromtragfähigkeit
Durch die Zunahme der Kupferdicke vergrößert sich unmittelbar der leitende Querschnitt, und die Leitungsimpedanz sinkt erheblich. Dickkupfer-Leiterbahnen können dauerhaft mehrere zehn Ampere Betriebsstrom stabil führen und hohe Stoßströme verkraften; sie begrenzen wirksam den Spannungsabfall in Leistungskreisen und reduzieren die Verlustleistung. Bei EV-BMS und industriellen Wechselrichterschaltungen wird die Gefahr durchgebrannter Leiterbahnen durch überlastete dünne Leiterzüge vollständig beseitigt.
Integriertes hocheffizientes Wärmeableitungssystem
Kupfer besitzt eine extrem hohe Wärmeleitfähigkeit von bis zu 401 W/m·K. Die großflächige Dickkupferfläche wirkt wie ein integrierter Kühlkörper und leitet die Wärme der Leistungsbauteile schnell auf die gesamte Platine ab. Im Vergleich zu herkömmlichen FR4-Dünnkupferplatinen kann die Sperrschichttemperatur der Chips um 15–20 °C gesenkt werden, wodurch die Alterung elektronischer Bauelemente verlangsamt und die Gesamtlebensdauer der Geräte verlängert wird. Außerdem verringert sich die Zahl externer Kühlkörper, der mechanische Aufbau des Produkts wird vereinfacht und die Stücklistenkosten sinken.
Hohe Vibrations- und Temperaturwechselbeständigkeit
Dickkupferfolie geht mit dem Substrat-Prepreg eine festere Verbindung ein. Durchkontaktierte Bohrungen und Steckverbinder-Pads besitzen eine höhere mechanische Belastbarkeit und reißen auch bei langzeitigen Vibrations- und Thermoschock-Wechseltests nicht. Nach Hunderten von Hoch-/Tieftemperaturzyklen bleibt die Schaltung intakt, ohne Delamination oder Leiterbahnbrüche, und erfüllt damit vollständig die strengen Zuverlässigkeitsstandards der Automobil- und Luftfahrtindustrie.
Miniaturisierung von Hochleistungsgeräten
Dank der hervorragenden, auf der Platine integrierten Stromtragfähigkeit und Wärmeableitung können Entwickler die Gesamtgröße der Leiterplatte ohne Einbußen bei der Leistungsabgabe angemessen reduzieren. Dickkupferflächen können separate Stromschienen und zusätzliche Wärmeleitkomponenten ersetzen, Montageprozesse vereinfachen und Produktionszyklen verkürzen.
Flexible Kombination mit Verbundprozesstechnologien
Die Dickkupfertechnologie lässt sich mit Aluminiumsubstraten, Metallkernen, blinden und vergrabenen Vias sowie weiteren Verfahren zu kombinierten Wärmeableitungsplatinen verbinden. Dies eignet sich für Ultrahochleistungs-LEDs, kompakte Netzteile und andere Szenarien mit extremen Anforderungen an die Wärmeableitung.
Signalsteuerplatinen mit geringer Leistung benötigen keine Dickkupfertechnologie, aber für alle elektronischen Geräte mit hohen Strömen und hoher Wärmeentwicklung ist die Dickkupfer-Leiterplatte ein unverzichtbarer zentraler Träger:
Elektronik für erneuerbare Energien und Elektrofahrzeuge
Bordladegeräte, Motorsteuerungsplatinen, BMS-Batteriemanagementsysteme und Leistungsmodule für Fahrzeugleuchten arbeiten in Umgebungen mit starken Temperaturschwankungen und dauerhaften Vibrationen. Dickkupfer-Leiterplatten stabilisieren die Leistungsübertragung und begrenzen den Temperaturanstieg; sie erfüllen vollständig die Qualitätsstandards der Automobilindustrie nach IATF 16949.
Industrieautomatisierung und Hochleistungs-Stromversorgungstechnik
Industriewechselrichter, Servoantriebe, Schweißstromquellen, USV-Notstromversorgungen und Hochleistungs-AC/DC-Wandler sind auf Dickkupferplatinen angewiesen, um dauerhaft hohe Ströme zu tragen, die Wärmeansammlung in den Schaltungen zu reduzieren und den stabilen Langzeitbetrieb von Fabrikanlagen sicherzustellen.
5G-Kommunikation und KI-Rechenhardware
Stromversorgungseinheiten von 5G-Basisstationen und Netzteilmodule für KI-Server sind in engen Schränken mit schlechter Belüftung eingebaut. Dickkupfer-Leiterplatten optimieren das gesamte Wärmemanagement und halten die Leistungschips auch im 24-stündigen ununterbrochenen Betrieb in einem sicheren Temperaturbereich.
Mit über 20 Jahren Erfahrung in der Fertigung von Metallkern- und Dickkupfer-Leiterplatten ist WYD PCB auf präzise kundenspezifische Platinen für Hochleistungsgeräte mit anspruchsvollem Wärmemanagement spezialisiert und verfügt über deutlich stärkere technische Kompetenzen als herkömmliche Leiterplattenhersteller.
Wir betreiben ein durchgängiges Qualitätskontrollsystem mit geschlossenem Regelkreis und setzen AOI-Prüfsysteme, Schliffanalysatoren und Thermoschockkammern ein, um Kupferhaftung, dielektrische Isolation und Schaltungsintegrität jeder Charge zu prüfen. Unser Werk verfügt über umfassende Zertifizierungen, darunter ISO 9001, ISO 14001, ISO 13485, IATF 16949 sowie UL-Zulassungen für Nordamerika und Kanada.
Unser Engineering-Team bietet einen vollständigen One-Stop-Support über den gesamten Zyklus – von der DFM-Prüfung und schnellen Prototypenfertigung bis zur Serienproduktion. Wir betreuen globale OEMs aus Automobilelektronik, erneuerbaren Energien, Industrieautomatisierung und Telekommunikationsservern und bringen Präzision, thermische Leistung und Kosten in Einklang, um zuverlässige Leiterplattenlösungen für die Entwicklung von Hochleistungsprodukten zu liefern.
Mit der kontinuierlich steigenden Leistungsdichte elektronischer Systeme und der fortschreitenden Miniaturisierung des verfügbaren Gehäuseraums hat sich die Dickkupfer-Leiterplatte von einem Sonderzubehör in Kleinserie zu einem Standard-Designansatz für alle Hochleistungselektronikgeräte entwickelt. Wer ihren internen Lagenaufbau, die Wahl der Kupferdicke und die standardisierten Designvorgaben beherrscht, kann Gefahren wie thermische Überlastung und das Durchbrennen von Hochstrom-Leiterbahnen wirksam vermeiden.
Bei der Auswahl eines Herstellers von Dickkupfer-Leiterplatten sollten die ausgereifte Dickkupfer-Prozesskompetenz, ein vollständiges Zuverlässigkeitsprüfsystem und eine schnelle technische Rückmeldung des Engineering-Teams als zentrale Bewertungskriterien dienen – statt nur auf den Stückpreis der fertigen Platinen zu achten. Ein professioneller Fertigungspartner kann die Zahl der Designiterationen erheblich reduzieren, Ausschussverluste bei Prototypen vermeiden und die Markteinführung neuer Hochleistungsprodukte beschleunigen.
F1: Ist eine dickere Kupferschicht bei Dickkupfer-Leiterplatten immer besser?
Nicht unbedingt. Dickeres Kupfer verbessert zwar die Stromtragfähigkeit und die Wärmespreizung, übermäßig dickes Kupfer erhöht jedoch den Fertigungsaufwand und die Produktionskosten und schränkt die minimale Leiterbahnbreite feiner Signalführung ein. Die Kupferdicke sollte vielmehr umfassend anhand des tatsächlichen Betriebsstroms, der Verdrahtungsdichte im Layout und des thermischen Budgets des Produkts festgelegt werden.
F2: Welche Designdokumente müssen für ein Angebot für Dickkupfer-Leiterplatten bereitgestellt werden?
Sie müssen Gerber- oder ODB++-Designdateien, mechanische Zeichnungen für die Platinenfertigung, detaillierte Angaben zum Lagenaufbau (Kupferdicke, Substrattyp, Gesamtzahl der Lagen), die geforderte Betriebsspannung, die Auswahl der Oberflächenveredelung sowie Bestellmenge und Lieferzeitwunsch bereitstellen.
F3: Lassen sich Dickkupfer-Leiterplatten mit Aluminium-Metallkernsubstrat-Technologie kombinieren?
Ja. Aluminiumbasierte Dickkupfer-Leiterplatten vereinen Dickkupferschaltungen mit einem wärmeableitenden Aluminiumsubstrat und bieten eine extrem hohe Gesamtwärmeleitfähigkeit. Sie werden häufig in Hochleistungs-LED-Beleuchtung und kompakten Leistungsmodulen mit strengen Wärmeableitungsanforderungen eingesetzt.

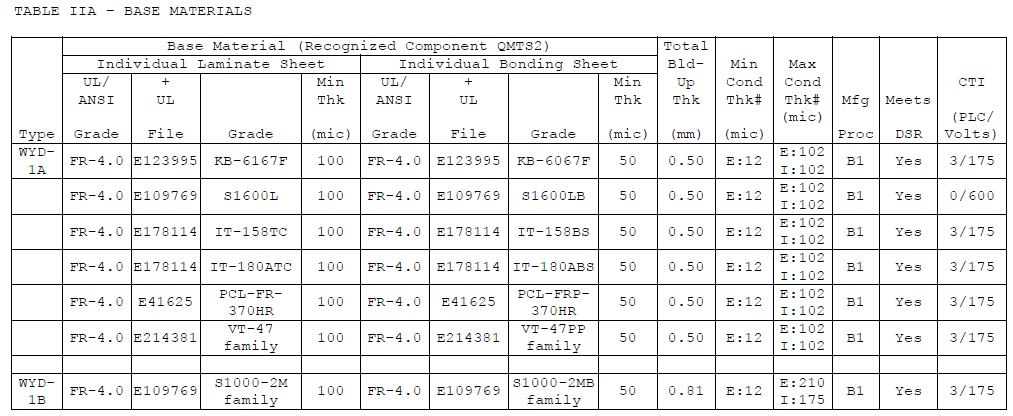

F4: Verfügt WYD PCB über eine UL-Zulassung für Dickkupfer?
Ja. WYD ist von UL für Dickkupfer mit bis zu 5 oz in Innenlagen und 6 oz in Außenlagen zugelassen. Die für Dickkupfer-Leiterplatten zugelassenen CCL-Materialien sind KB6167, S1600L, IT158TC, IT180TC, PCL-FR-370HR, VT-47 Family und S1000-2M Family.
