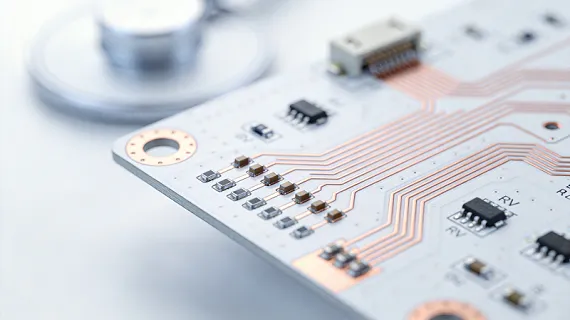

Im Inneren jeder Ultraschallsonde, jeder MRT-Spule und jedes Patientenmonitors wandern schwache biologische Signale mit hohen Frequenzen durch Leiterplatten. Die Qualität des Substrats, die Präzision der Kupferleiterbahnen und die Stabilität des Dielektrikums entscheiden gemeinsam darüber, ob ein Diagnostiker ein klares Bild oder eine verrauschte Unschärfe sieht.
Die moderne Gesundheitsversorgung hängt von Präzision ab. Von der Ultraschallbildgebung über das Patientenmonitoring bis zur Labordiagnostik wandelt medizinisches Gerät schwache biologische Signale in Daten um, denen Ärzte vertrauen können. Die Leiterplatten in diesen Instrumenten führen hochfrequente analoge und HF-Signale, die in Mikrovolt und Milliampere gemessen werden. Auf diesem Niveau kann bereits die geringste Signaldämpfung, das geringste Rauschen oder die geringste Impedanzfehlanpassung eine Messung verschlechtern – und potenziell eine Diagnose beeinflussen.
Hochfrequenz-Leiterplatten, die mit verlustarmen Laminaten und impedanzkontrollierter Leitungsführung aufgebaut sind, schaffen die extrem sauberen Signalkanäle, die präzise Medizintechnik benötigt. Dieser Artikel untersucht, warum Standard-FR4-Platinen für empfindliche medizinische Anwendungen nicht ausreichen, welche Materialien und Designentscheidungen die beste Signaltreue ergeben und wie sich die Fertigungsdisziplin eines Herstellers in klinisch zuverlässige Hardware übersetzt.
WeiYuanDa Industrial Limited fertigt Hochfrequenz-Leiterplatten für Medizin- und Life-Science-Kunden weltweit. Mit ISO-13485-Zertifizierung, mehr als 20 Jahren Fertigungserfahrung und einem europäischen Supportbüro in Italien bedient das Unternehmen Medizingeräteentwickler in Nordeuropa und darüber hinaus.
Medizinische elektronische Systeme arbeiten in einer besonders anspruchsvollen Umgebung. Sie müssen winzige physiologische Signale erfassen, oft in Gegenwart elektrischer Störungen durch Motoren, Displays, Netzteile und andere Geräte im selben Gehäuse. Der analoge Frontend-Pfad – die ersten Zentimeter nach dem Sensor oder Wandler – ist die kritischste Stufe. Ist ein Signal erst einmal durch Rauschen verunreinigt oder durch Substratverluste gedämpft, lässt es sich nur schwer artefaktfrei zurückgewinnen.
Warum die Frequenz wichtig ist
Viele medizinische Modalitäten arbeiten mit überraschend hohen Frequenzen. Ultraschallwandler beispielsweise arbeiten je nach Anwendung üblicherweise zwischen 2 MHz und 18 MHz, wobei einige Hochfrequenz-Bildsonden weit über 50 MHz hinausgehen. MRT-HF-Spulen schwingen bei 64 MHz für ein 1,5T-System und bei 128 MHz für ein 3,0T-System. Selbst Patientenmonitoring-Geräte, die scheinbar nur eine geringe Bandbreite benötigen, verwenden häufig hochfrequente Trägersignale und Schaltregler, die ein sorgfältiges PCB-Design erfordern.
Bei diesen Frequenzen stoßen Standard-FR4-Substrate an ihre Grenzen. Der dielektrische Verlust steigt, die Signalgeschwindigkeit ändert sich mit der Temperatur, und die Impedanztoleranzen werden breiter. Für einen Medizingerätehersteller stellt sich nicht die Frage, ob Hochfrequenzmaterialien besser sind – sondern ob der Leistungsgewinn die Investition rechtfertigt und welches Material für eine bestimmte klinische Anwendung das beste Gleichgewicht bietet.
Was „Signalsauberkeit“ in der Praxis bedeutet
Ein sauberer Signalkanal bedeutet im medizinischen Kontext dreierlei. Erstens muss die Einfügedämpfung über das Betriebsfrequenzband niedrig und vorhersagbar sein, damit die Verstärkung des Frontend-Verstärkers korrekt eingestellt werden kann. Zweitens muss die charakteristische Impedanz der Übertragungsleitungen konsistent und genau sein – typischerweise 50 Ω oder 75 Ω mit engen Toleranzen –, damit Impedanzdiskontinuitäten keine Reflexionen verursachen, die Bildqualität oder Messgenauigkeit beeinträchtigen. Drittens müssen elektromagnetische Störungen aus benachbarten Schaltkreisen oder externen Quellen durch geeignete Erdung, Abschirmung und Lagenaufbau unterdrückt werden.

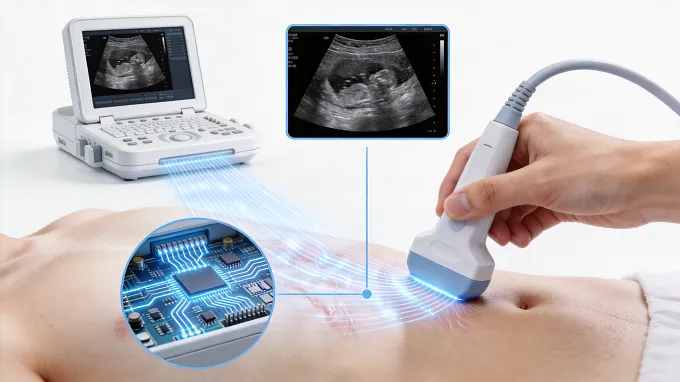

In der diagnostischen Bildgebung, etwa bei Ultraschallscannern, wirken sich diese Leistungsparameter direkt auf die Bildauflösung, die Eindringtiefe und die Fähigkeit aus, Gewebetypen zu unterscheiden. In Laboranalysegeräten und Point-of-Care-Geräten beeinflussen sie die Messwiederholbarkeit und die untere Nachweisgrenze.
Die Wahl des richtigen Substratmaterials ist die Grundlage für einen sauberen Signalpfad. WeiYuanDa arbeitet mit vier Hauptfamilien von Hochfrequenzlaminaten, die jeweils für unterschiedliche medizinische Leistungsanforderungen und Kostenniveaus geeignet sind.
Materialfamilie |
Schlüsseleigenschaften |
Medizinische Relevanz |
Typische Verwendung |
Frequenzbereich |
Rogers RO4350B / RO3003 |
Dk 3,0–3,5, Df bis zu 0,0013, enge Toleranz |
Geringer Signalverlust, stabile Impedanz über Temperatur |
High-End-Ultraschall, MRT-HF-Spulen, Laborgeräte |
Bis 77 GHz |
Taconic TLX / RF-35 |
Geringe Einfügedämpfung, gute thermische Stabilität, geringe Feuchtigkeitsaufnahme |
Zuverlässige Leistung bei Sterilisations- und Feuchtigkeitszyklen |
Patientenmonitore, tragbare Diagnostik, HF-Frontends |
Mehrere GHz |
Arlon 85N |
Tg 250 °C, Wärmeleitfähigkeit 0,20 W/m·K, hohe Schälfestigkeit |
Hält hohen Temperaturen, mechanischer Belastung und rauen Umgebungen stand |
Hochleistungs-Therapiegeräte, industrielle Medizinsysteme |
Hochleistungs-GHz |
Isola IS620 |
E-Glas-verstärkt, stabil bis 10 GHz |
Kostengünstig für medizinische Anwendungen im mittleren Bereich |
Sekundärschaltungen, digitale Abschnitte, niederfrequentere Sensoren |
Bis 10 GHz |
Die Materialauswahl allein garantiert noch keinen sauberen Signalpfad. Die Platine muss über alle Lagen hinweg mit konsequenter Disziplin entworfen, gefertigt und getestet werden.
Impedanzkontrollierte Leitungsführung
Jede Hochfrequenz-Leiterbahn in einem medizinischen Signalpfad hat einen Zielimpedanzwert, typischerweise 50 Ω bei HF-Schaltungen oder eine spezifische differentielle Impedanz für Hochgeschwindigkeits-Datenverbindungen. Um den Zielwert zu erreichen, sind eine präzise Kontrolle von Leiterbahnbreite, Dielektrikumsdicke, Kupfergewicht und der Nähe zu Masseflächen erforderlich. WeiYuanDa fertigt Hochfrequenzplatinen mit impedanzkontrollierter Leitungsführung in Mikrostreifen- und Stripline-Konfigurationen, mit minimalen Leiterbahnbreiten und -abständen von 3 mil bei Standarddesigns und 2 mil bei fortgeschrittenen HDI-Aufbauten.
Masseflächen und Abschirmung
Durchgehende Masseflächen sind sowohl für die Impedanzkontrolle als auch für die elektromagnetische Abschirmung unerlässlich. In medizinischen Geräten, in denen analoge Frontend-Schaltungen nahe bei digitalen Verarbeitungsschaltungen und Netzteilen sitzen, verhindern eine geeignete Aufteilung und Erdung die Einkopplung von Rauschen. Mehrlagige Hochfrequenzdesigns von WeiYuanDa enthalten in der Regel dedizierte Masseflächen neben den Signallagen sowie Via-Stitching entlang abgeschirmter Leiterbahnführungen, um kontinuierliche niederohmige Rückpfade bereitzustellen.
Thermische Stabilität
Medizinische Geräte laufen oft über längere Zeiträume, in Krankenhäusern und klinischen Umgebungen mitunter 24 Stunden am Tag. Bauteile erwärmen sich, das Gehäuse heizt auf, und die Temperatur des PCB-Substrats steigt. Ändert sich die Dielektrizitätskonstante des Materials mit der Temperatur deutlich, driftet die Impedanz der impedanzkontrollierten Leiterbahnen und das Verhalten von HF-Schaltungen verschiebt sich.
Hochfrequenzlaminate von Rogers, Taconic und Arlon sind für stabile elektrische Eigenschaften über die in medizinischen Geräten üblichen Temperaturbereiche ausgelegt. In Kombination mit richtigem Wärmedesign – dickeren Kupferflächen, thermischen Vias und sorgfältig gewählten Oberflächenbehandlungen – tragen diese Materialien dazu bei, dass ein Medizingerät vom Einschalten bis zum Ende eines langen klinischen Tages konstant arbeitet.

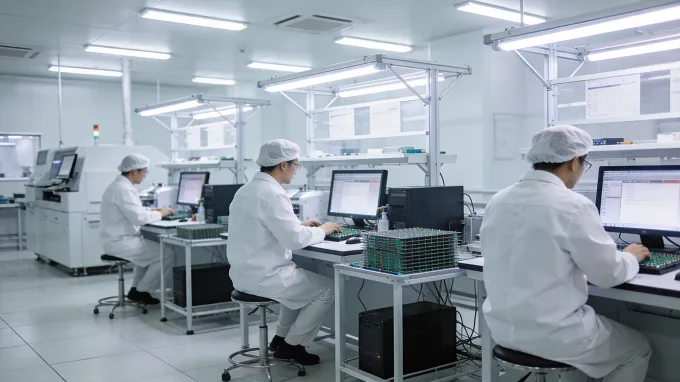

Eine gut entworfene Leiterplatte kann im Feld dennoch ausfallen, wenn sie nicht mit gleichbleibender Präzision gefertigt wird. Bei medizinischen Geräten, bei denen Zuverlässigkeit und Wiederholbarkeit nicht verhandelbar sind, zählt die Fertigungsdisziplin genauso viel wie das Design selbst.
Materialrückverfolgbarkeit und Lagerung
Hochfrequenzlaminate sind empfindlich gegenüber Feuchtigkeit und Temperatur. Werden sie vor der Produktion falsch gelagert, können sich ihre Eigenschaften ändern. WeiYuanDa unterhält eine kontrollierte Materiallagerung und verwendet umfangreiche Bestände zertifizierter Laminate von Rogers, Taconic, Arlon und Isola, sodass die Produktion stets mit spezifikationsgerechtem Material beginnt.
Kupferfolie und Oberflächenglätte
Die Rauheit der Kupferfolie beeinflusst den Hochfrequenz-Signalverlust – rauere Oberflächen erhöhen die Einfügedämpfung durch den Skin-Effekt. WeiYuanDa verwendet für medizinische Hochfrequenzanwendungen glatte Kupferfolien, kombiniert mit verlustarmen Lötstopplacken, die den Signalleiterbahnen keine unnötige dielektrische Dämpfung hinzufügen.
Präzisionsbohren und Layer-Registrierung
Bei mehrlagigen Platinen bestimmt die Ausrichtung (Registrierung) der einzelnen Lagen die Konsistenz der Via-Platzierung und letztlich die Impedanz der durchplattierten Bohrungen. Der Fertigungsprozess von WeiYuanDa umfasst eine präzise Lagen-zu-Lagen-Registrierungskontrolle – unerlässlich für Hochfrequenzplatinen, bei denen selbst kleine Fehlausrichtungen die Signalleistung beeinträchtigen können.
Prüfung und Verifizierung
Jede medizinische Hochfrequenz-Leiterplatte von WeiYuanDa durchläuft elektrische Tests, einschließlich Impedanzprüfung, Durchgangsprüfung und Isolationswiderstandsprüfung. Für Medizingerätehersteller bieten diese Tests die Sicherheit, dass die Platinen, die in ein Gerät eingebaut werden, mit denen übereinstimmen, die während der behördlichen Zulassung validiert wurden.
WeiYuanDa ist nach ISO 13485 zertifiziert, dem spezifischen Qualitätsmanagementstandard für Medizinprodukte. ISO 9001, ISO 14001, IATF 16949 und UL-Zertifizierungen dokumentieren darüber hinaus die Qualitäts- und Regulierungsfähigkeiten des Unternehmens.
WeiYuanDa Industrial Limited fertigt seit 2005 Hochfrequenz-, HDI- und Spezial-Leiterplatten. Von seinem Produktionsstandort in Dongguan, China, und seinem europäischen Supportbüro in Italien aus bedient das Unternehmen Medizingeräte- und Life-Science-Kunden in mehr als 50 Ländern.
Was WeiYuanDa für Medizinprojekte auszeichnet, ist nicht nur die technische Kompetenz, sondern auch die Struktur des Supports. Ein Team von mehr als 24 Ingenieuren nimmt innerhalb von 6 Stunden nach Erhalt eine technische Prüfung der Gerber-Dateien vor. Prototypen können in nur 1 Tag gefertigt werden. RFQ-Antworten werden innerhalb von 2 Stunden bereitgestellt. Für Medizingeräteentwickler, die unter engen Projektzeitplänen und regulatorischen Meilensteinen arbeiten, ist diese Geschwindigkeit in Kombination mit technischer Tiefe ein praktischer Vorteil.
Europäische Präsenz und Service
Das Italien-Büro des Unternehmens bietet europäischen Kunden – einschließlich solcher in den nordischen Ländern – einen lokalen Ansprechpartner für technische Gespräche, Projektmanagement und Logistikunterstützung. Für Medizingeräteunternehmen, die bevorzugt mit Herstellern zusammenarbeiten, die europäische Regulierungserwartungen und Qualitätsstandards verstehen, vereinfacht diese lokale Präsenz die Kommunikation und reduziert Reibungsverluste durch Zeitzonenunterschiede.
F: Sind Hochfrequenz-Leiterplatten für alle medizinischen Geräte erforderlich?
A: Nein. Einfache digitale Geräte, Niederfrequenzsensoren und reine Stromversorgungsschaltungen funktionieren oft mit Standard-FR4 ausreichend. Hochfrequenzmaterialien werden wichtig, wenn die Signalfrequenz mehrere hundert Megahertz übersteigt, wenn die Signalamplituden sehr klein sind oder wenn die Impedanzgenauigkeit die Messqualität direkt beeinflusst – etwa bei Ultraschall-Frontends, MRT-HF-Spulen und Hochgeschwindigkeits-Laboranalysegeräten.
F: Wie lange ist die Lieferzeit für medizinische Hochfrequenz-Leiterplatten-Prototypen?
A: WeiYuanDa kann Hochfrequenz-Leiterplatten-Prototypen bei Standardkonfigurationen in nur 1 Tag liefern. Komplexere mehrlagige HDI-Designs benötigen zusätzliche Zeit. Die Prüfung der Engineering-Dateien ist innerhalb von 6 Stunden abgeschlossen, und RFQ-Antworten werden innerhalb von 2 Stunden nach Erhalt der Designdateien bereitgestellt.
F: Kann WeiYuanDa die regulatorische Dokumentation für medizinische Geräte unterstützen?
A: WeiYuanDa ist nach ISO 13485 zertifiziert, dem Qualitätsmanagementstandard für Medizinprodukte. Diese Zertifizierung zeigt, dass die Fertigungsprozesse und Qualitätssysteme des Unternehmens die Anforderungen erfüllen, die von den Regulierungsbehörden für Medizinprodukte erwartet werden. Hersteller sollten spezifische Dokumentationsanforderungen während der Projektplanung mit dem Engineering-Team von WeiYuanDa besprechen.
