Rundfunksender – ob UKW-Radio, VHF/UHF-Fernsehen oder digitaler terrestrischer Rundfunk – sind auf HF-Leistungsverstärker angewiesen, die über feste Frequenzbänder eine konstante Ausgangsleistung liefern. Im Herzen jeder Verstärkerstufe befindet sich eine Leiterplatte, die HF-Signale mit hoher Leistung bei minimaler Einfügedämpfung, stabiler Impedanz und zuverlässigem thermischem Verhalten übertragen muss. Standard-FR-4-Platinen sind für diese Anwendungen selten ausreichend: Der Signalverlust steigt bei VHF- und UHF-Frequenzen stark an, die Wärmeleitfähigkeit ist begrenzt und die Materialeigenschaften verändern sich unter dauerhaftem Hochleistungsbetrieb.
Hochfrequenz-Leiterplatten, die mit Speziallaminaten wie Rogers, Taconic und Arlon hergestellt werden, begegnen diesen Herausforderungen direkt. Sie bieten geringe dielektrische Verluste, stabile Dielektrizitätskonstanten über Temperatur- und Frequenzbereiche sowie verbesserte thermische Eigenschaften, die dazu beitragen, die Leistungsverstärkerstufen innerhalb sicherer Betriebsgrenzen zu halten. Für Entwickler von Rundfunkgeräten und Systemintegratoren ist die Auswahl des richtigen Herstellers von Hochfrequenz-Leiterplatten ebenso entscheidend wie die Auswahl der richtigen HF-Transistoren.
WeiYuanDa Industrial Limited ist ein in China ansässiger Hersteller von Hochfrequenz-Leiterplatten mit über 20 Jahren Erfahrung in der Produktion von Platinen für HF-Leistungsverstärker-, Rundfunk- und Telekommunikationsanwendungen. Dieser Artikel untersucht die wichtigsten technischen Anforderungen an Hochfrequenz-Leiterplatten in Rundfunksendersystemen und erläutert, wie die Fertigungskapazitäten von WeiYuanDa zuverlässige und kosteneffiziente Verstärkerdesigns unterstützen.

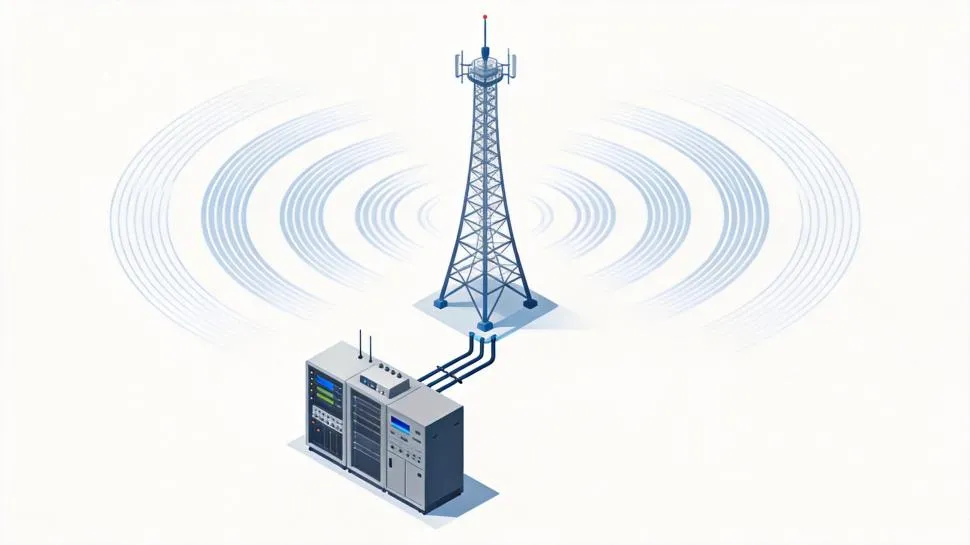

Rundfunkübertragungssysteme arbeiten über ein breites Frequenzspektrum. UKW-Radio nutzt typischerweise 88–108 MHz, VHF-Fernsehen umfasst die Kanäle 2–13 (54–216 MHz) und UHF-Rundfunk reicht in vielen Regionen bis zu 890 MHz. Digitale terrestrische Fernsehsysteme (DTT) wie DVB-T/T2, ATSC und ISDB-T arbeiten ebenfalls in diesen VHF/UHF-Bändern, stellen jedoch aufgrund komplexer Modulationsverfahren wie OFDM noch strengere Anforderungen an Linearität und Signalintegrität.
Bei diesen Frequenzen beeinflusst das Leiterplattensubstrat direkt drei Leistungsparameter, die die Rundfunkqualität und -zuverlässigkeit bestimmen:
1. Einfügedämpfung und Leistungseffizienz
Jedes Dezibel, das im Leiterplattensubstrat verloren geht, ist ein Dezibel, das der Leistungsverstärker durch höhere Stromaufnahme ausgleichen muss. Über Monate und Jahre ununterbrochenen 24/7-Betriebs summieren sich die Substratverluste zu erheblichen Stromkosten und zusätzlicher thermischer Belastung. Verlustarme Laminate wie Rogers RO4350B oder Taconic TLX reduzieren die Einfügedämpfung im Vergleich zu Standard-FR-4 erheblich, verbessern die Gesamteffizienz des Senders und entlasten die Kühlsysteme.
2. Impedanzkonsistenz
Leistungsverstärker sind auf präzise angepasste Eingangs- und Ausgangsimpedanzen angewiesen, um die Leistungsübertragung zu maximieren und reflektierte Leistung zu minimieren. Schwankungen der Dielektrizitätskonstante (Dk) auf der Leiterplatte – sei es durch Materialinhomogenität, Fertigungstoleranzen oder Temperaturdrift – verursachen Impedanzverschiebungen, die Ausgangsleistung, Effizienz und Linearität beeinträchtigen. Hochfrequenzlaminate bieten eng kontrollierte Dk-Werte (typischerweise ±2 % oder besser) und eine ausgezeichnete thermische Stabilität, sodass die entworfene 50-Ω-Impedanz über Produktionschargen und Betriebstemperaturen hinweg konstant bleibt.
3. Thermische Zuverlässigkeit im Dauerbetrieb

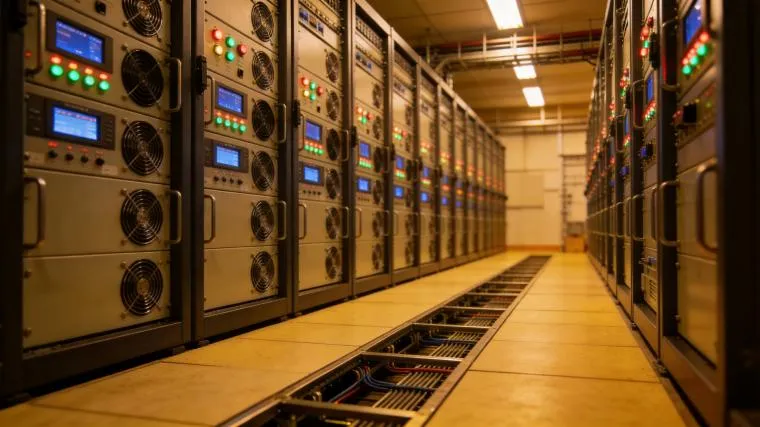

Von Rundfunksendern wird erwartet, dass sie jahrelang mit minimaler Ausfallzeit kontinuierlich laufen. Die HF-Leistungsstufen erzeugen erhebliche Wärme, und die Leiterplatte muss einer längeren Einwirkung erhöhter Temperaturen standhalten, ohne dass es zu Delamination, Kupferablösung oder elektrischer Verschlechterung kommt. Materialien mit hohen Glasübergangstemperaturen (Tg) und robuster Abzugsfestigkeit, wie Arlon 85N mit einer Tg von 250 °C, bieten die für Hochleistungs-Rundfunkanwendungen erforderliche thermische Belastbarkeit.

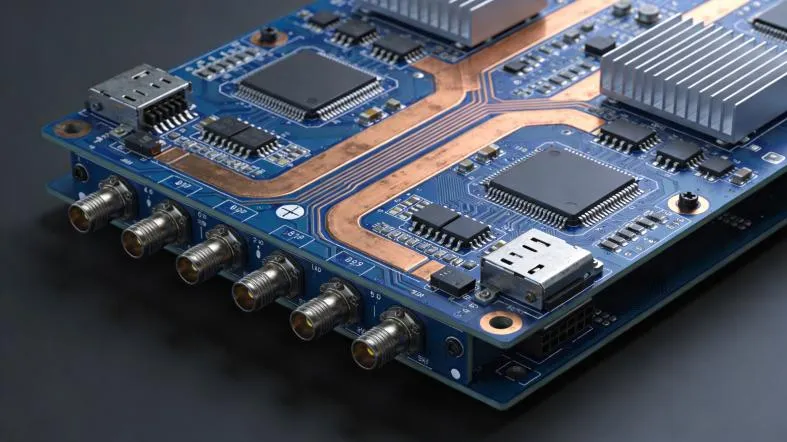

Das Design von Leiterplatten für HF-Leistungsverstärker im Rundfunk bringt eine Reihe von Herausforderungen mit sich, die bei signalpegelarmen Schaltungen mit geringer Leistung normalerweise nicht auftreten. Leistungsaufnahme, Wärmemanagement und Langzeitzuverlässigkeit werden zu den dominanten Designtreibern.

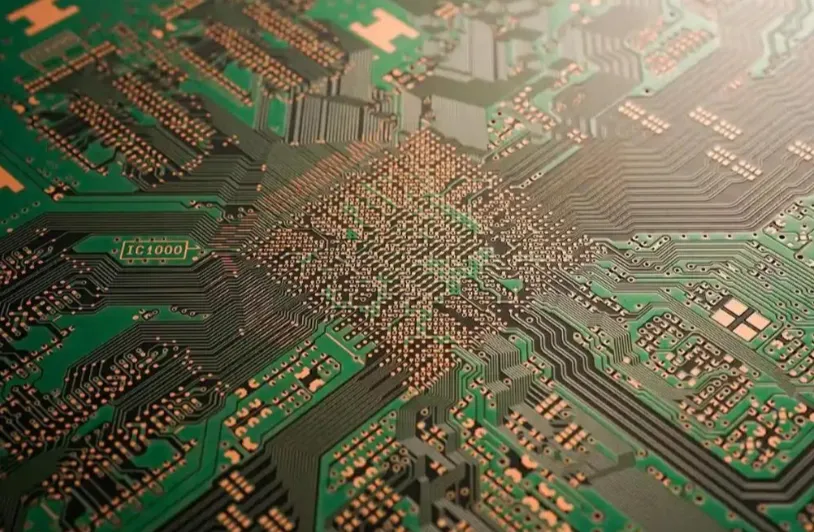

1. Kupfergewicht und Strombelastbarkeit
Höhere Ausgangsleistung erfordert dickere Kupferleiterbahnen, um den erhöhten HF-Strom ohne übermäßige Erwärmung oder Leiterverluste zu bewältigen. WeiYuanDa liefert Hochfrequenz-Leiterplatten mit Außen- und Innen-Kupfergewichten von 1 oz für Standarddesigns und bis zu 2 oz für fortschrittliche HDI-Hochfrequenzkonfigurationen. Für noch höhere Stromanforderungen kann WeiYuanDa die Heavy-Copper-Leiterplattentechnologie mit Hochfrequenzmaterialien kombinieren und Platinen mit Kupfergewichten von 3 oz, 4 oz oder mehr auf bestimmten Lagen liefern.
2. Wärmemanagement und Wärmeableitung
HF-Leistungsverstärker erzeugen konzentrierte Wärme an den Montagepunkten der Transistoren. Wenn diese Wärme nicht effizient verteilt und abgeführt wird, steigen die Sperrschichttemperaturen, die Leistung verschlechtert sich und die Lebensdauer der Komponenten verkürzt sich. Mehrere Designstrategien auf Leiterplattenebene helfen, die thermische Belastung zu bewältigen:
Dickere Kupferflächen auf Signal- und Masseebenen verbessern die seitliche Wärmeverteilung von heißen Komponenten.
Thermische Vias unter Leistungstransistoren leiten Wärme von der obersten Lage zu inneren Masseebenen und rückseitigen Kühlkörpern.
Substrate mit hoher Wärmeleitfähigkeit wie Arlon 85N (0,20 W/m·K) übertragen Wärme effektiver als Standard-FR-4 (ca. 0,03 W/m·K).
Für extreme Leistungspegel können Hybridkonstruktionen entwickelt werden, die Hochfrequenzlaminate mit Metallkern- oder Heavy-Copper-Lagen kombinieren.
3. Kontrollierte Impedanz und Signalintegrität
Die Leistung des Leistungsverstärkers hängt von einer präzisen Impedanzkontrolle entlang des gesamten Signalwegs ab, vom Eingangsstecker über Anpassungsnetzwerke bis zum Ausgangsfilter und zur Antennenzuleitung. WeiYuanDa implementiert die Fertigung mit kontrollierter Impedanz und engen Toleranzen und unterstützt Mikrostreifen- und Streifenleitungskonfigurationen für alle Hochfrequenzmaterialtypen. Minimale Leiterbahnbreiten und -abstände von 3/3 mil (Standard) oder 2/2 mil (fortschrittliches HDI) ermöglichen eine dichte HF-Leitungsführung ohne Einbußen bei der Impedanzgenauigkeit.
4. Via-Design und Rückbohren
Bei mehrschichtigen Hochfrequenzplatinen wirken Via-Stubs – ungenutzte Teile von durchkontaktierten Bohrungen, die über die Ziellage hinausragen – als parasitäre reaktive Elemente, die die Signalintegrität verschlechtern und bei höheren Frequenzen unerwünschte Reflexionen verursachen. Rückbohren entfernt diese Stubs und erhält so die Signalqualität bei mehrschichtigen HF-Platinen. WeiYuanDa bietet Bohrungen mit kontrollierter Tiefe und Rückbohren als Standardfunktionen für Prototypen und Serienfertigung von Hochfrequenz-Leiterplatten an.
WeiYuanDa Industrial Limited hat sich zusammen mit Dongguan MaoChang Printed Circuit Board Limited seit über 20 Jahren auf die Leiterplattenfertigung spezialisiert. Die Produktionslinie für Hochfrequenz-Leiterplatten des Unternehmens ist darauf ausgelegt, Rundfunk- und HF-Leistungsverstärkerprojekte zu unterstützen – von Schnelldreh-Prototypen bis hin zur Großserienproduktion.
1. Technische Unterstützung und Prototyping
Das interne Engineering-Team von WeiYuanDa mit über 24 Ingenieuren bietet technischen Support und eine Prüfung der Gerber-Dateien innerhalb von 6 Stunden nach Erhalt der Designdateien. Für das Prototyping bietet das Unternehmen eine schnelle Abwicklung von nur 1 Tag an, wobei RFQ-Antworten innerhalb von 2 Stunden erfolgen. Diese Geschwindigkeit ist besonders wertvoll für Entwickler von Rundfunkgeräten, die schnell bei Anpassungsnetzwerken für Verstärker, Filterlayouts und Optimierungen des thermischen Designs iterieren müssen.
Im Gegensatz zu vielen Leiterplattenlieferanten, die nur nach Spezifikation fertigen, verfolgt WeiYuanDa einen End-to-End-Ansatz: Von der Layout-Prüfung über die Impedanzvalidierung bis hin zu den Endtests identifizieren und beheben die Ingenieure aktiv Fertigungsprobleme, bevor die Produktion beginnt. Dies reduziert Redesign-Zyklen und stellt sicher, dass die ersten Prototypen so nah wie möglich an der Simulation arbeiten.
2. Qualitätszertifizierungen und Tests
Die Qualitätssicherung ist für Rundfunkinfrastrukturgeräte, die über lange Zeiträume zuverlässig funktionieren müssen, von entscheidender Bedeutung. WeiYuanDa verfügt über Zertifizierungen nach ISO 9001, ISO 14001, ISO 13485, IATF 16949 und UL. Das Unternehmen ist außerdem Mitglied der IPC, und Mitarbeiter besitzen CIS- und CIRS-Zertifizierungen. Jede Hochfrequenzplatine wird vor dem Versand einer Impedanzprüfung, einer Überprüfung der elektrischen Durchgängigkeit und einer Sichtprüfung unterzogen.
Reines Hochfrequenzlaminat ist teuer, und nicht jede Lage einer Rundfunkverstärkerplatine führt HF-Signale. Viele Platinen mischen Hochfrequenz-Signallagen mit digitalen Steuerungslagen, Stromverteilungslagen und Standard-Masseebenen. Alle diese Lagen aus hochwertigem HF-Material zu fertigen, würde unnötige Kosten verursachen, ohne einen messbaren Leistungsvorteil zu bieten.
Der hybride Stack-up-Ansatz von WeiYuanDa begegnet diesem Problem, indem Hochleistungsmaterialien wie PTFE- oder Rogers-Laminate nur auf den kritischen HF-Lagen verwendet werden, während die übrigen Digital- und Stromversorgungslagen Standard-FR-4 nutzen. Diese Konstruktion liefert die erforderliche HF-Leistung auf den signalrelevanten Lagen und reduziert gleichzeitig die Gesamtkosten der Platine erheblich. Für Rundfunk-Leistungsverstärkerdesigns ist die Hybridkonstruktion oft der kosteneffizienteste Weg, um sowohl technische als auch budgetäre Anforderungen zu erfüllen.
Das Engineering-Team von WeiYuanDa arbeitet mit Kunden zusammen, um Stack-up-Konfigurationen auf der Grundlage spezifischer Frequenzziele, Leistungspegel und thermischer Einschränkungen zu optimieren. Ziel ist es, die erforderliche Leistung zu erreichen, ohne Materialien übermäßig zu spezifizieren – ein Gleichgewicht, das sowohl Materialkompetenz als auch Fertigungserfahrung erfordert.
F: Können Hochfrequenz-Leiterplatten die für Rundfunksender erforderlichen Leistungspegel bewältigen?
A: Ja, sofern die richtigen Materialien und Kupfergewichte ausgewählt werden. Hochfrequenzlaminate wie Rogers RO435B und Arlon 85N bewältigen erhebliche HF-Leistungspegel, wenn sie mit geeigneter Kupferdicke (typischerweise 1–2 oz oder mehr), angemessenem Wärmemanagement und ordnungsgemäßer Impedanzkontrolle kombiniert werden. Das Engineering-Team von WeiYuanDa bewertet jedes Leistungsverstärkerdesign, um sicherzustellen, dass die Leiterplattenkonstruktion die erforderliche Belastbarkeit und Wärmeableitung unterstützt.
F: Wie lange ist die typische Lieferzeit für Prototypen von Hochfrequenz-Leiterplatten?
A: WeiYuanDa bietet einen schnellen Prototyping-Service mit einer Abwicklung von nur 1 Tag für Standarddesigns von Hochfrequenzplatinen. Komplexere Mehrschichtkonfigurationen mit fortschrittlichen HDI-Funktionen erfordern in der Regel etwas längere Lieferzeiten. RFQ-Antworten erfolgen innerhalb von 2 Stunden, und die technische Dateiprüfung ist innerhalb von 6 Stunden abgeschlossen.
F: Sind hybride Hochfrequenz- + FR-4-Platinen für den langfristigen Rundfunkeinsatz zuverlässig?
A: Ja, Hybridkonstruktionen sind etabliert und werden in Rundfunk-, Telekom- und HF-Leistungsverstärkeranwendungen weit verbreitet eingesetzt. Der Schlüssel liegt in der richtigen Materialauswahl, kontrollierten Laminiervorgängen und der Impedanzvalidierung. WeiYuanDa verfügt über umfangreiche Erfahrung mit hybriden Stack-up-Designs, die FR-4 mit Rogers, Taconic und anderen Hochfrequenzmaterialien kombinieren, und jede Platine wird vor dem Versand einer vollständigen elektrischen Prüfung unterzogen, um die Leistung zu verifizieren.
