Windkraftanlagen gehören zu den anspruchsvollsten Einsatzbedingungen, denen ein elektronisches System ausgesetzt sein kann – mit kontinuierlicher mechanischer Vibration, Temperaturschwankungen von -40 °C bis +70 °C, salzhaltiger Atmosphäre bei Offshore-Installationen und einer erwarteten Lebensdauer von über 20 Jahren. In der Gondel und am Turmfuß sind Leistungsumwandlung und Steuerelektronik auf Leiterplatten angewiesen, die hohe Ströme zuverlässig führen und diesen Umwelteinflüssen über Jahrzehnte standhalten müssen. Herkömmliche Dünnkupfer-Leiterplatten mit 1–2 oz Kupferfolie verschleißen unter solchen Bedingungen schnell: Es kommt zu thermischen Hotspots, Ermüdung von Lötstellen und Korrosion der Leiterbahnen. Dieser Artikel untersucht, wie Dickkupfer-Leiterplatten – mit Kupferdicken ab 3 oz – die spezifischen Herausforderungen von Windenergieanwendungen bewältigen, einschließlich der kritischen Teilsysteme, Umweltanforderungen und Materialdesignaspekte, die windfeste Platinen von Standard-Industrieleiterplatten unterscheiden.
Der globale Windenergiemarkt verzeichnet ein anhaltendes Wachstum; die installierte Leistung übersteigt weltweit 900 GW, und Offshore-Wind entwickelt sich zum am schnellsten wachsenden Segment. Moderne Großturbinen überschreiten heute regelmäßig eine Nennleistung von 10 MW, und die branchenübliche Auslegungslebensdauer wurde für Offshore-Anlagen auf 25 Jahre verlängert. Diese Entwicklungen stellen steigende Anforderungen an jede Komponente in der Turbine, insbesondere an die Leistungselektronik, die Energieumwandlung, Netzsynchronisation und Blattsteuerung übernimmt.
Innerhalb einer Windkraftanlage stellen drei Teilsysteme die höchsten elektrischen und thermischen Anforderungen an Leiterplatten:
Leistungsumrichtersysteme, die die frequenzvariable Generatorausgangsleistung in netzkompatiblen Wechselstrom umwandeln
Pitchregelungssysteme, die den Blattwinkel anpassen, um die Energieausbeute zu optimieren und vor Überdrehzahl zu schützen
Gierregelungssysteme, die die Gondel in die Windrichtung ausrichten
Jedes dieser Teilsysteme führt erhebliche Ströme, arbeitet in einer rauen mechanischen Umgebung und muss über zwei Jahrzehnte zuverlässig funktionieren – mit minimalem Wartungszugang, insbesondere bei Offshore-Einsätzen, wo ein einziger Serviceeinsatz Zehntausende Dollar für Schiffschartern und Logistik kosten kann.

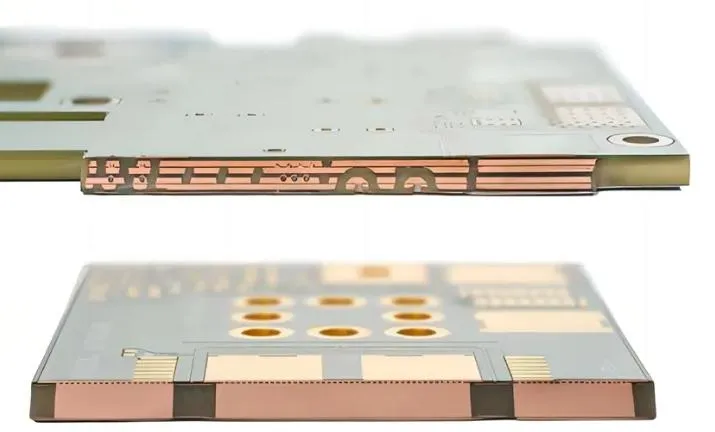

Standard-FR-4-Leiterplatten mit 1 oz oder 2 oz Kupfer wurden nie für diese Bedingungen entwickelt. Die Folge ist eine zunehmende Verbreitung von Dickkupfer-Leiterplatten in Windenergieanwendungen, bei denen dickere Kupferleiter die Stromtragfähigkeit, thermische Stabilität und langfristige mechanische Belastbarkeit bieten, die dünnkupfrige Alternativen nicht aufrechterhalten können.
WeiYuanDa Industrial Limited, gegründet 2005, produziert Dickkupfer-Leiterplatten für Industrie- und Energiekunden weltweit. Das Unternehmen unterstützt Kupferdicken von 3 oz bis 10 oz in Konstruktionen von einlagig bis 24-lagig, verfügt über Zertifizierungen nach ISO 9001, ISO 14001, IATF 16949, ISO 13485 und UL und betreibt Produktionsstätten in Dongguan sowie eine europäische Tochtergesellschaft in Italien für den regionalen Kundensupport.
Leiterplatten für Windkraftanlagen sind einem Umwelthärteprofil ausgesetzt, das nur wenige andere Anwendungen erreichen. Anders als Industrielektronik in klimatisierten Schaltschränken arbeiten Windkraftanlagen-Platinen in einer unkontrollierten mechanischen Umgebung mit mehreren gleichzeitig wirkenden Belastungsfaktoren.
Extreme Temperaturwechselbelastung
Die Temperatur in einer Windkraftanlagen-Gondel kann von -40 °C bei winterlichen Kaltstarts bis auf +70 °C oder mehr in der Nähe der Leistungselektronik im Sommerbetrieb schwanken. Jeder Tag-Nacht-Zyklus, jede Windböe und jede Leistungsrampe erzeugt thermische Transienten in der Leiterplattenstruktur. Über eine Lebensdauer von 20 Jahren erfährt eine Windkraftanlagen-Leiterplatte schätzungsweise 50.000 bis 100.000 Temperaturzyklen.
Diese wiederholten Temperaturwechsel verursachen mechanische Spannungen an jeder Grenzfläche, an der Materialien mit unterschiedlichen Wärmeausdehnungskoeffizienten (CTE) aufeinandertreffen. Am anfälligsten sind die Hülsen der metallisierten Durchkontaktierungen, bei denen die Kupferhülse (CTE ca. 17 ppm/°C) durch das umgebende Laminatsubstrat (CTE ca. 14–18 ppm/°C in der Z-Achse bei Standard-FR-4 und deutlich höher oberhalb der Glasübergangstemperatur Tg) eingespannt wird.
Dickkupfer-Leiterplatten begegnen dieser Herausforderung durch zwei Mechanismen. Erstens bieten die dickeren Kupferwände der metallisierten Durchkontaktierungen einen größeren mechanischen Querschnitt, um Ermüdungsrissen zu widerstehen. Zweitens bleibt die gesamte Laminatstruktur in Kombination mit Hoch-Tg-Substratmaterialien (Tg ≥ 170 °C) über den gesamten Betriebstemperaturbereich dimensionsstabil und verhindert so den exponentiellen Anstieg der Z-Achsen-Ausdehnung, der auftritt, wenn Standard-FR-4 (Tg ca. 130–140 °C) seinen Glasübergangspunkt überschreitet.
Die Auswahl und Spezifikation von Dickkupfer-Leiterplatten für Windkraftanlagen erfordert die Beachtung mehrerer Designparameter, die sich von Standard-Industrie- oder Unterhaltungselektronik unterscheiden.
Auswahl der Kupferdicke
Die geeignete Kupferdicke hängt vom jeweiligen Teilsystem und den Stromanforderungen ab:
Leistungsumrichter-Zwischenkreis- und Wechselrichterplatinen: 4 oz bis 6 oz Kupfer sind typisch für Hauptstrompfade, die dauerhaft 200 A bis 1000 A führen. Einige Hochleistungsdesigns sehen 8 oz oder 10 oz für die primären Leistungslagen vor
Platinen für Pitchregelungs-Servotreiber: 3 oz bis 4 oz Kupfer bieten ausreichende Kapazität für Motorströme und erhalten gleichzeitig die Möglichkeit zur Feinpitch-Verdrahtung für Sensorschnittstellen
Gierregelungs- und Zusatzplatinen: 2 oz bis 3 oz Kupfer sind oft ausreichend, mit selektiven Dickkupferbereichen für Motorsteuerungsschaltungen
WeiYuanDa unterstützt unterschiedliche Kupferdicken auf verschiedenen Lagen innerhalb derselben Leiterplatte – so können dicke Kupferlagen (6 oz bis 10 oz) für Hochstrom-Leistungslagen und dünnere Kupferlagen (1 oz bis 2 oz) für Signallagen mit Feinpitch-Anforderungen verwendet werden. Dieser hybride Ansatz optimiert sowohl die Stromtragfähigkeit als auch die Herstellungskosten.
Auswahl des Substratmaterials
Das Substratmaterial ist für die Zuverlässigkeit von Windkraftanlagen ebenso entscheidend wie die Kupferdicke. Zu den wichtigsten Materialanforderungen gehören:
Hohe Glasübergangstemperatur (Tg): mindestens Tg 170 °C, vorzugsweise Tg 180 °C oder höher, um Dimensionsstabilität über den gesamten Temperaturbereich zu gewährleisten und Schäden durch Z-Achsen-Ausdehnung an metallisierten Durchkontaktierungen zu vermeiden
Geringe Feuchtigkeitsaufnahme: unter 0,10 %, um dielektrische Degradation und CAF-Bildung in feuchten Offshore-Umgebungen zu verhindern
Hohe Zersetzungstemperatur (Td): über 350 °C, um bleifreie Lötprozesse ohne Substratdegradation zu überstehen
Halogenfreie Zusammensetzung: von den meisten Windkraftanlagen-OEM-Spezifikationen aus Gründen der Umweltverträglichkeit gefordert
WeiYuanDa spezifiziert für Dickkupfer-Leiterplatten in der Windenergie halogenfreie FR-4-Substrate von TG170 bis TG280, abgestimmt auf die Wärmeausdehnungseigenschaften der dicken Kupferfolien für optimale Langzeitzuverlässigkeit unter Temperaturwechselbelastung.
Oberflächenfinish und Schutzstrategie
Bei Windkraftanlagen muss die Auswahl des Oberflächenfinishs Korrosionsbeständigkeit, Lötbarkeit und Lebensdauer in Einklang bringen. Empfohlene Vorgehensweise für verschiedene Installationsumgebungen:
Onshore-Turbinen: ENIG-Oberflächenfinish bietet ausgezeichnete Korrosionsbeständigkeit und langfristige Lötbarkeit für die 20-jährige Auslegungslebensdauer
Offshore-Turbinen: ENIG in Kombination mit Conformal Coating (Polyurethan oder Parylen) bietet zweischichtigen Schutz gegen Salznebel und Feuchtigkeit
Extreme Offshore-Bedingungen (tropisch/heiß-feucht): ENIG mit Parylen-Conformal-Coating und Kantenversiegelung für maximalen Schutz gegen Eindringen von Feuchtigkeit
Richtlinien für Layout und thermisches Design
Effektives thermisches Design bei Dickkupfer-Leiterplatten für Windkraftanlagen umfasst mehrere wichtige Layout-Praktiken:
Breite Leistungsleiterbahnen mit großzügigen Abständen: reduziert die Stromdichte und bietet Fertigungstoleranzreserven für Ätzprozesse bei dickem Kupfer
Thermische Via-Arrays unter Leistungsbauelementen: kupfergefüllte oder kupferplattierte Vias leiten Wärme von oberflächenmontierten Leistungsbauelementen zu internen Dickkupfer-Masseflächen ab und schaffen so ein integriertes Wärmeverteilungsnetzwerk
Ausgewogene Kupferverteilung: ein symmetrisches Kupferlayout über die Lagen minimiert Platinenverzug während Temperaturwechselbelastung und Fertigung
Sperrzonen in der Nähe von Platinenkanten und Montagebohrungen: reduziert das Risiko von Leiterbahnbrüchen an Punkten mit hoher Spannungskonzentration
Nicht alle Leiterplattenhersteller verfügen über die Prozessfähigkeit, Qualitätssysteme und Branchenerfahrung, die für Dickkupfer-Leiterplatten in der Windenergie erforderlich sind. Technik- und Einkaufsteams sollten potenzielle Lieferanten in mehreren entscheidenden Dimensionen bewerten.
Prozessreife bei Dickkupfer
Die Herstellung zuverlässiger Dickkupfer-Leiterplatten erfordert die Beherrschung spezieller Galvanik-, Ätz- und Laminierprozesse. Zu den wichtigsten Fähigkeitsindikatoren gehören:
Nachgewiesene Fähigkeit, gleichmäßige Kupferdicken über große Nutzengrößen zu erzeugen (entscheidend für eine gleichmäßige Stromverteilung)
Erfahrung mit kupfergefüllten Via-Prozessen für das Wärmemanagement
Fähigkeit, Multidicken-Kupferaufbauten zu verarbeiten (unterschiedliche Kupfergewichte auf verschiedenen Lagen innerhalb derselben Leiterplatte)
Nachgewiesene Ätzkontrolle zur Einhaltung minimaler Linienbreitentoleranzen bei dickem Kupfer
Engineering-Support und DFM-Fähigkeit
Leiterplattendesigns für die Windenergie umfassen oft komplexe Lagenaufbauten, gemischte Kupferdicken und strenge Zuverlässigkeitsanforderungen. Lieferanten, die vor der Produktion eine Design-for-Manufacturability-Prüfung (DFM) anbieten, können potenzielle Fertigungsrisiken frühzeitig erkennen und Layout-Optimierungen vorschlagen, die Ausbeute und Zuverlässigkeit verbessern, ohne die elektrische Leistung zu beeinträchtigen.
WeiYuanDa bietet DFM-Prüfungen durch ein Team von 24 Leiterplatteningenieuren an, die vor Produktionsbeginn Leiterbahnbreitenoptimierung, Platzierung von Thermischen Vias, Lagenaufbaukonfiguration und Materialauswahl bewerten. Dieser technische Support vor der Produktion ist besonders wertvoll für Windenergieprojekte, bei denen Designänderungen nach der Prototypvalidierung kostspielig und terminwirksam sind.
Regionale Unterstützung und Logistik
Für europäische Windenergieprojekte reduziert eine lokale technische Unterstützung Kommunikationsverzögerungen und beschleunigt die Problemlösung. WeiYuanDa unterhält eine hundertprozentige Tochtergesellschaft in Italien mit deutsch- und englischsprachigen Ingenieuren, die technische Beratung, Musterkoordination und Projektmanagement für europäische Kunden anbieten.
Die Windenergiebranche verschiebt weiterhin die Grenzen des Leistungselektronikdesigns. Mehrere Trends erhöhen die Bedeutung der Dickkupfer-Leiterplattentechnologie in Turbinenanwendungen:
Steigende Turbinennennleistungen: Da Großturbinen von 10 MW auf 15 MW und mehr übergehen, steigen die Stromstärken in den Leistungsumrichtersystemen proportional an, was dickere Kupferleiter erfordert, um akzeptable Widerstandsverluste und Temperaturanstiege beizubehalten.

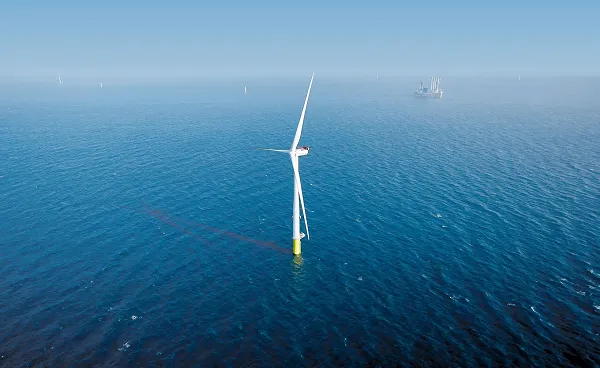

Offshore-Ausbau: Das schnelle Wachstum der Offshore-Windenergie – insbesondere in Europa, wo Projekte mit über 1 GW inzwischen alltäglich sind – erhöht die Nachfrage nach Leiterplatten, die raue Meeresumgebungen 25 Jahre lang ohne Wartungszugang überstehen können.
Übernahme von SiC- und GaN-Halbleitern: Wide-Bandgap-Leistungshalbleiter ermöglichen höhere Schaltfrequenzen und eine verbesserte Umrichtereffizienz, stellen aber strengere Anforderungen an parasitäre Induktivität und Wärmemanagement der Leiterplatte. Dickkupfer-Leiterplatten mit optimierten Via-Strukturen und Masseflächendesigns sind unerlässlich, um diese Geräte der nächsten Generation voll auszuschöpfen.
Digitaler Zwilling und Zustandsüberwachung: Moderne Turbinen integrieren zunehmend umfangreiche Sensornetzwerke für die vorausschauende Wartung. Die Leiterplatten, die mit diesen Sensorsystemen verbunden sind, müssen die Signalgenauigkeit über Jahrzehnte in vibrierenden, temperaturwechselnden Umgebungen aufrechterhalten – ein weiterer Bereich, in dem Dickkupferkonstruktionen eine überlegene Langzeitstabilität zeigen.
Das F&E-Labor von WeiYuanDa in Dongguan entwickelt und optimiert weiterhin Dickkupfer-Galvanikprozesse, Via-Fülltechnologien und hybride Lagenaufbaudesigns, um diesen sich entwickelnden Anforderungen in der Windenergie und anderen Hochzuverlässigkeits-Leistungselektroniksektoren gerecht zu werden.
Windkraftanlagen gehören zu den anspruchsvollsten Einsatzumgebungen für Leiterplatten. Die Kombination aus hohen Strömen, extremer Temperaturwechselbelastung, salzhaltiger Atmosphäre, kontinuierlicher Vibration und einer erwarteten Auslegungslebensdauer von 20 bis 25 Jahren stellt eine Zuverlässigkeitsherausforderung dar, die Standard-Dünnkupfer-Leiterplatten nicht erfüllen können. Dickkupfer-Leiterplatten – mit ihrer verbesserten Stromtragfähigkeit, integrierten Wärmeableitung, überlegenen Beständigkeit gegen Temperaturwechsel und Kompatibilität mit fortschrittlichen Schutzstrategien – haben sich als etablierte Lösung für stromführende Platinen in Windkraftanlagen-Umrichtern, Pitchregelungssystemen und Hilfsleistungselektronik durchgesetzt.
Für Technik- und Einkaufsteams, die Lieferanten für Dickkupfer-Leiterplatten in Windenergieprojekten bewerten, umfassen die wichtigsten Auswahlkriterien nachgewiesene Prozessreife bei Dickkupfer, relevante Qualitätszertifizierungen, DFM-Engineering-Support und die Fähigkeit, regionalen technischen Service zu bieten. WeiYuanDa Industrial Limited bietet eine umfassende Dickkupfer-Leiterplattenplattform mit Kupferdicken von 3 oz bis 10 oz, unterstützt durch vollständige internationale Zertifizierungen, 18 Jahre Fertigungserfahrung und lokale europäische Unterstützung – und bedient Windenergie-OEMs und Tier-1-Zulieferer von der Prototypvalidierung bis zur Serienproduktion.
Frage 1: Wie bewältigen Dickkupfer-Leiterplatten die Temperaturwechselbedingungen in Windkraftanlagen-Gondeln?
Dickkupfer-Leiterplatten bewältigen Temperaturwechselbelastung durch zwei primäre Mechanismen. Die dickeren Kupferwände der metallisierten Durchkontaktierungen bieten einen größeren mechanischen Widerstand gegen Ermüdungsrisse bei wiederholten Temperaturwechseln. In Kombination mit Hoch-Tg-Substratmaterialien (Tg ≥ 170 °C) bleibt die Laminatstruktur über den gesamten Betriebsbereich von -40 °C bis +70 °C dimensionsstabil und verhindert Schäden durch Z-Achsen-Ausdehnung, die bei Standard-FR-4-Platinen zu Durchkontaktierungsausfällen führen.
Frage 2: Welche Schutzstrategien sind für Leiterplatten von Offshore-Windkraftanlagen erforderlich?
Leiterplatten für Offshore-Windkraftanlagen erfordern einen mehrschichtigen Schutzansatz: ENIG-Oberflächenfinish für langfristige Korrosionsbeständigkeit der Pads, Polyurethan- oder Parylen-Conformal-Coating als dielektrische Feuchtigkeitsbarriere, Hoch-Tg-Substratmaterialien mit geringer Feuchtigkeitsaufnahme zur Verhinderung von CAF-Bildung sowie Kantenversiegelung, um seitliches Eindringen von Feuchtigkeit durch das Laminat zu verhindern. Für extreme tropische Offshore-Umgebungen bietet Parylen-Beschichtung mit Kantenversiegelung einen nahezu hermetischen Schutz.
Frage 3: Kann WeiYuanDa Dickkupfer-Leiterplatten mit gemischter Kupferdicke für Windenergieanwendungen liefern?
Ja. WeiYuanDa unterstützt hybride Lagenaufbaudesigns mit unterschiedlichen Kupferdicken auf verschiedenen Lagen innerhalb derselben Leiterplatte. So könnte eine Umrichterplatine für Windkraftanlagen 6 oz Kupfer für die Hauptleistungslagen und 1 oz Kupfer für Signal- und Steuerungslagen mit Feinpitch-Verdrahtung verwenden. Dieser Ansatz liefert die Stromtragfähigkeit und thermische Leistung von Dickkupfer dort, wo sie benötigt wird, und hält gleichzeitig die Fertigung der Signallagen kosteneffizient.
