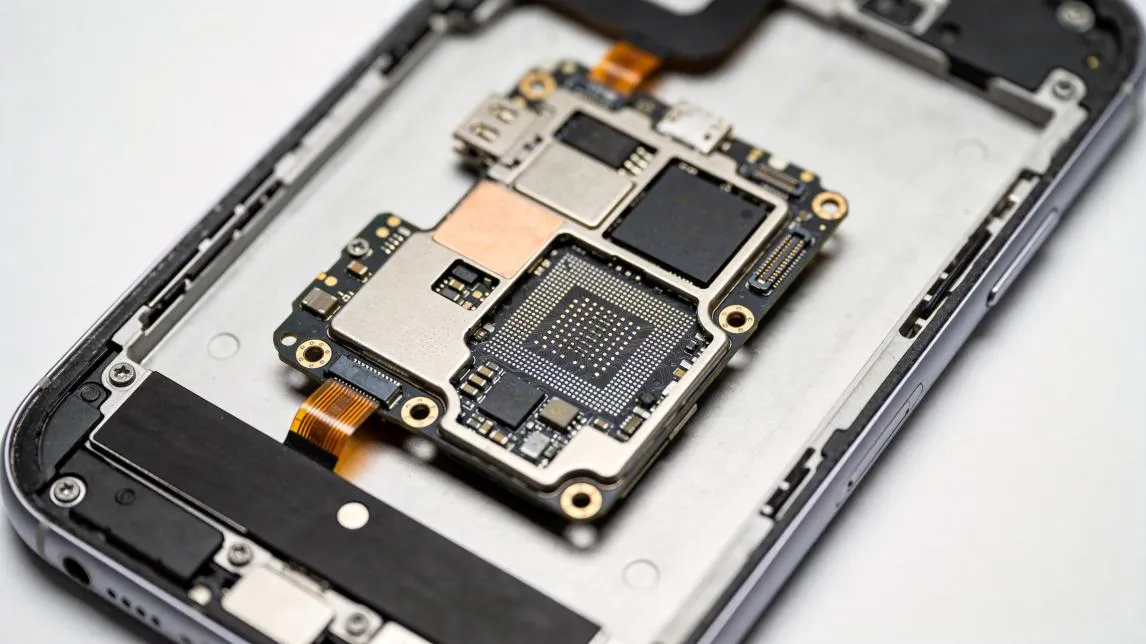

Moderne Smartphones werden immer leichter und dünner und integrieren gleichzeitig fortschrittliche Funktionen, darunter KI-Verarbeitung, Multi-Linsen-Kamerasysteme, 5G-Konnektivität und größere Akkukapazitäten. Diese erhöhte Funktionsdichte in einem reduzierten Formfaktor wird hauptsächlich durch die High-Density-Interconnect-PCB-Technologie (HDI) ermöglicht. Die HDI-Mikrovia-Technologie ermöglicht eine höhere Bauteilintegration auf engstem Raum – eine grundlegende Voraussetzung für moderne, flache Gerätearchitekturen.
Dieser Artikel erläutert die technischen Grundlagen der HDI-Technologie und ihre Notwendigkeit in der modernen Elektronik. Darüber hinaus wird beschrieben, wie WeiYuanDa PCB (WYD) fortschrittliche HDI-Fertigungsverfahren einsetzt, um kompakte Hochleistungslösungen für internationale OEMs bereitzustellen.
Gemäß der IPC-2226-Norm ist eine HDI-Leiterplatte (High-Density-Interconnect-PCB) eine Leiterplatte, die sich durch eine deutlich höhere Verdrahtungsdichte pro Flächeneinheit im Vergleich zu herkömmlichen Leiterplatten auszeichnet. Zu den wichtigsten technischen Spezifikationen gehören mindestens einige der folgenden:
Leiterbahnbreite und -abstand ≤ 100 µm.
Fertiger Mikrovia-Durchmesser < 150 µm.
Capture-Pad-Durchmesser < 400 µm.
Anschlusspaddichte von mehr als 20 Pads pro Quadratzentimeter.
Diese Merkmale – feinere Leiterzüge, kleinere Mikrovias und engere Abstände – ermöglichen eine wesentlich höhere Schaltungsdichte bei reduziertem Formfaktor. Dadurch erleichtert diese Technologie die Entwicklung elektronischer Geräte, die gleichzeitig kompakter, leichter und leistungsfähiger sind.

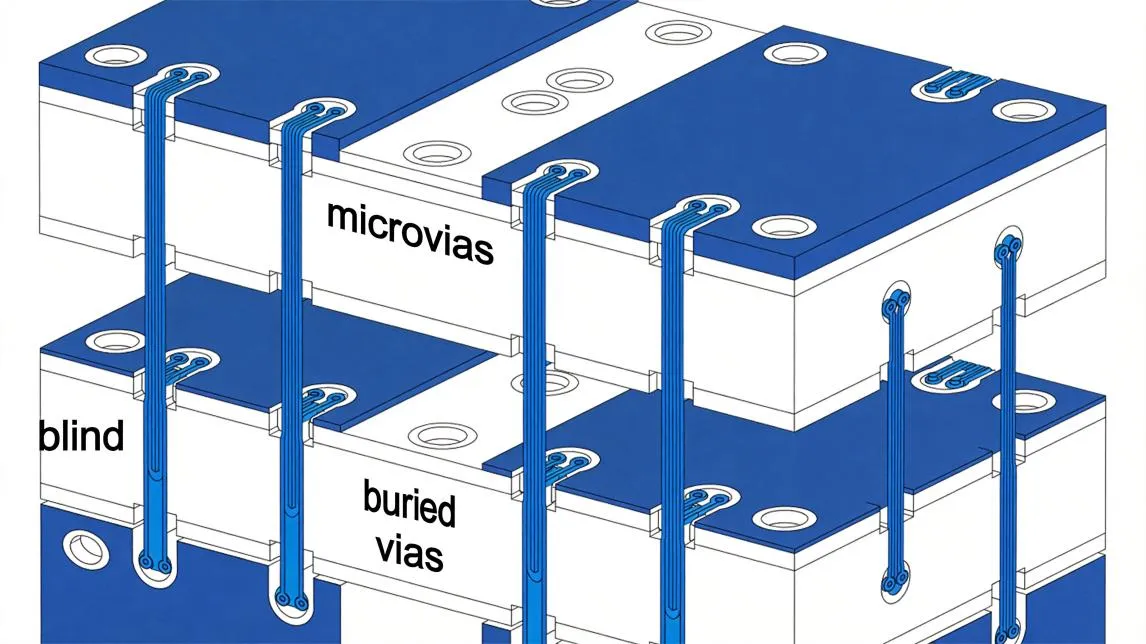

1. Lasergebohrte Mikrovias
Im Gegensatz zu herkömmlichen Leiterplatten, die auf mechanisches Bohren angewiesen sind, nutzt HDI das Laserbohren, um Mikrovias mit Durchmessern von nur 0,10 mm zu erzeugen. Dieses Verfahren ermöglicht effiziente Verbindungen zwischen den Lagen und minimiert gleichzeitig den Verbrauch wertvoller Platinenfläche.
2. Sequenzielle Lamination
HDI-Leiterplatten werden in einem Build-up-Verfahren mit mehreren Laminierschritten hergestellt. Dies ermöglicht komplexe Verbindungsstrukturen wie 1+N+1, 2+N+2 oder 3+N+3 (wobei N die Kernlagen bezeichnet) und erlaubt das Hinzufügen von Routing-Lagen, ohne die Gesamtfläche der Platine zu vergrößern.

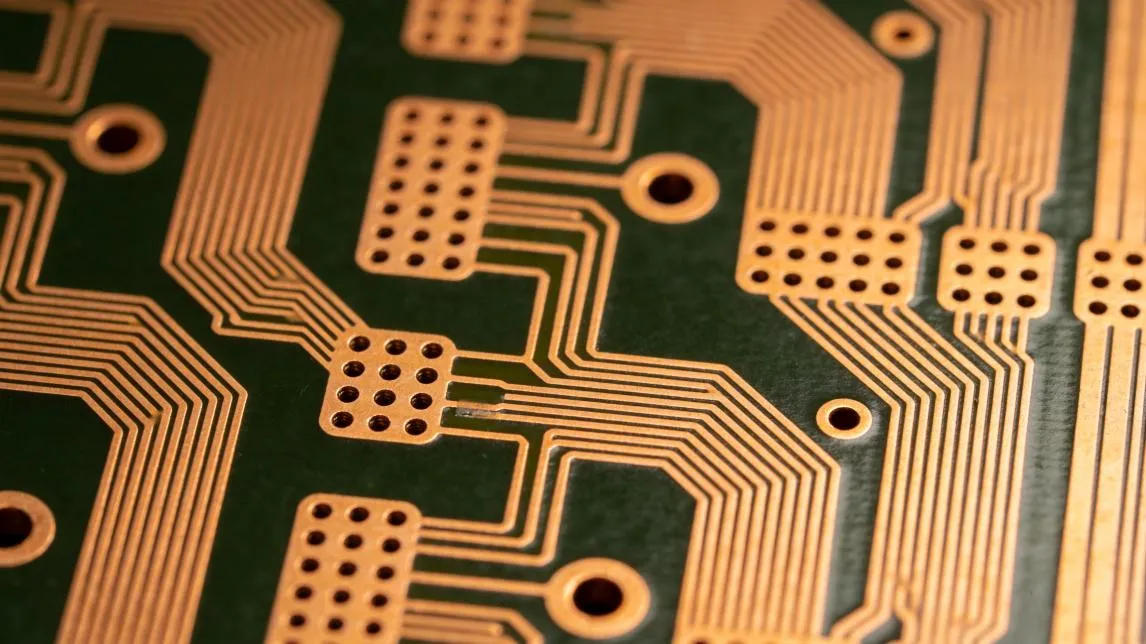

3. Feine Leiterzüge und Abstände
Die HDI-Technologie unterstützt Leiterbahnbreiten und -abstände bis herab zu 2 mil (0,05 mm) oder feiner. Diese hohe Routing-Dichte ist entscheidend, um Hochgeschwindigkeitsschnittstellen wie DDR5, USB 4.0 und PCIe 5.0 in kompakten Designs zu realisieren.
Die HDI-Technologie ermöglicht Leiterbahnbreiten und -abstände bis hinunter auf 2 mil (0,05 mm) oder noch feiner. Dadurch können Designer mehr Signale auf derselben Fläche führen, was für Hochgeschwindigkeitsschnittstellen wie DDR5, USB 4.0 und PCIe 5.0 unerlässlich ist.
Obwohl Smartphones die sichtbarste Anwendung sind, finden sich HDI-PCBs überall in der modernen Elektronik:
Telekommunikation und Rechenzentren: In Geräten wie 5G-Basisstationen, Hochgeschwindigkeits-Routern, Switches, Servern und optischen Modulen sind HDI-PCBs unerlässlich, um eine schnelle Datenverarbeitung und -übertragung zu gewährleisten. Sie verarbeiten Hochfrequenzsignale effektiv und reduzieren Signalverluste, wodurch sie die strengen Anforderungen leistungsfähiger Chips wie FPGAs und ASICs an hochdichte Verdrahtung und Signalintegrität erfüllen. Damit bilden sie eine grundlegende Infrastruktur, die den Datenfluss in modernen Informationssystemen unterstützt.
Automobilelektronik: Angetrieben durch die zunehmende Fahrzeugintelligenz und Elektrifizierung wird der Einsatz von HDI-PCBs in der Automobilelektronik immer wichtiger. Diese Leiterplatten werden in großem Umfang in Radarmodulen für fortschrittliche Fahrerassistenzsysteme (ADAS), Infotainmentsystemen im Fahrzeug, Domänencontrollern für das autonome Fahren und Batteriemanagementsystemen (BMS) für Elektrofahrzeuge eingesetzt. Darüber hinaus stellen diese Anwendungen hohe Anforderungen an die Zuverlässigkeit und Umweltbeständigkeit (z. B. hohe Temperaturen und Vibrationen) der Leiterplatten.
Medizinelektronik: Hochwertige medizinische Diagnose- und Überwachungsgeräte sind auf HDI-PCBs angewiesen, um eine hochpräzise Erfassung und Verarbeitung schwacher physiologischer Signale zu erreichen. Die hohe Zuverlässigkeit dieser Leiterplatten ist daher direkt mit der Gesamtleistung der Geräte und der Patientensicherheit verbunden. Da Geräte immer intelligenter und vernetzter werden, steigt die Nachfrage nach HDI in allen Branchen, die hohe Leistung in kompakten Formfaktoren erfordern.
WeiYuanDa PCB (WYD) ist ein spezialisierter HDI-PCB-Hersteller in China mit nachweislicher Erfahrung in der Lieferung komplexer Leiterplatten mit hoher Variantenvielfalt und niedrigen Stückzahlen für globale OEMs. Zu den wichtigsten Fertigungskompetenzen gehören:
Schnelle Durchlaufzeiten
WYD ist auf die schnelle Fertigung von HDI-Prototypen spezialisiert und wird von einem engagierten Engineering-Team unterstützt, das rund um die Uhr (24/7) verfügbar ist und eine garantierte Reaktionszeit von 24 Stunden bietet. Bei Eilbestellungen können einlagige Leiterplatten innerhalb von 24 Stunden geliefert werden.
Präsenz in Europa
Um den europäischen Markt effizient zu bedienen, betreibt WYD eine Niederlassung in Modena, Italien (WYD SRL). Diese bietet lokalen technischen Support, Vertriebskoordination und Kundenservice und gewährleistet so eine effektive Kommunikation und optimierte Reaktionszeiten für europäische Kunden.
UL-zertifizierte HDI-Fähigkeiten
Die HDI-Produktion von WYD ist von Underwriters Laboratories (UL) zertifiziert und gewährleistet die Einhaltung internationaler Sicherheits- und Leistungsstandards. Darüber hinaus besitzt das Unternehmen relevante Zertifizierungen für Medizinprodukte, was es als zuverlässigen Partner für Anwendungen im Gesundheitswesen qualifiziert.
Kompetenz für hohe Variantenvielfalt und niedrige Stückzahlen
Im Gegensatz zu Massenproduktionsanlagen konzentriert sich WYD auf die Fertigung komplexer, hochanspruchsvoller Leiterplatten in kleinen Stückzahlen, mit einer Mindestbestellmenge (MOQ) von einem Stück. Diese Fähigkeit eignet sich hervorragend für F&E-Zentren, Labore und Unternehmen, die innovative Produkte entwickeln.
F1: Wie schnell kann WYD HDI-Prototypen liefern?
A: Bei Standard-HDI-Prototypen beträgt die typische Lieferzeit 7–10 Werktage, gerechnet ab EQ-/TQ-/Working-Gerber-Bestätigung. Eilige Bestellungen können mit kürzeren Durchlaufzeiten bearbeitet werden. Unser Engineering-Team ist rund um die Uhr verfügbar, um eine schnelle Projektentwicklung zu unterstützen.
F2: Bietet WYD Unterstützung beim HDI-Design?
A: Ja. WYD bietet DFM-Prüfungsleistungen (Design for Manufacturability). Unser Engineering-Team kann Ihre HDI-Designdateien prüfen und Optimierungsvorschläge unterbreiten, um Fertigbarkeit und Zuverlässigkeit vor Produktionsbeginn sicherzustellen.
Wenn Sie das nächste Mal ein schlankes Smartphone in der Hand halten oder ein kompaktes Wearable nutzen, denken Sie daran, dass sich darin eine HDI-PCB befindet – ein Wunderwerk moderner Elektroniktechnik, das Miniaturisierung ermöglicht. Durch lasergebohrte Mikrovias, sequenzielle Lamination und feines Leiterbahn-Routing ermöglicht die HDI-Technologie mehr Funktionalität auf weniger Raum.
WeiYuanDa PCB kombiniert fortschrittliche HDI-Fertigungskompetenzen mit schnellen Durchlaufzeiten, UL-Zertifizierung und engagiertem Support für globale Kunden. Ganz gleich, ob Sie die nächste Generation von Smartphones, KI-Geräten oder medizinischen Geräten entwickeln – WYD verfügt über das Fachwissen und die Kapazität, um Ihre Vision zum Leben zu erwecken.
