Da drahtlose Kommunikation, Automobil-Millimeterwellenradar, HF-Module für die Luft- und Raumfahrt sowie industrielles IoT die Betriebsfrequenzen über 500 MHz bis hin zu 77 GHz treiben, können gewöhnliche FR-4-Leiterplatten keine stabile Signalübertragung mehr gewährleisten. Geringste Schwankungen in den dielektrischen Eigenschaften, der Kupferglätte und der Leitungspräzision verursachen starke Einfügedämpfung, Signalreflexionen und EMI-Störungen und beeinträchtigen die Gesamtleistung der Geräte. Um diese HF-Engpässe zu lösen, setzen Ingenieure auf Hochfrequenz-Leiterplatten aus verlustarmen Laminaten. WeiYuanDa (WYD) ist ein zuverlässiger Full-Cycle-Hersteller, der sich auf kundenspezifische Hochfrequenz-PCB-Prototypen und Massenproduktion für globale OEMs spezialisiert hat.
Dieses ausführliche technische Handbuch wurde von unserem internen HF-Engineering-Team zusammengestellt und behandelt die zentralen Theorien zu Hochfrequenz-Leiterplatten, besondere Fertigungsherausforderungen, gängige HF-Substratlösungen, branchenweite Anwendungsbeispiele sowie die gesamten firmeneigenen Fertigungsstärken, die nur bei WYD verfügbar sind. Wir bündeln unsere mehr als 20-jährige Erfahrung in der HF-Platinenfertigung, um zu erklären, wie unsere präzise Prozesssteuerung häufige Signalintegritätsprobleme im GHz-Bereich für Kunden in über 50 Ländern löst.
Alle von WYD angewendeten Design- und Fertigungsregeln für Hochfrequenzschaltungen sind darauf zugeschnitten, hochfrequente Signaldämpfung zu beseitigen, wobei jeder Prozessstandard streng für Signale von 500 MHz bis 77 GHz kalibriert ist.

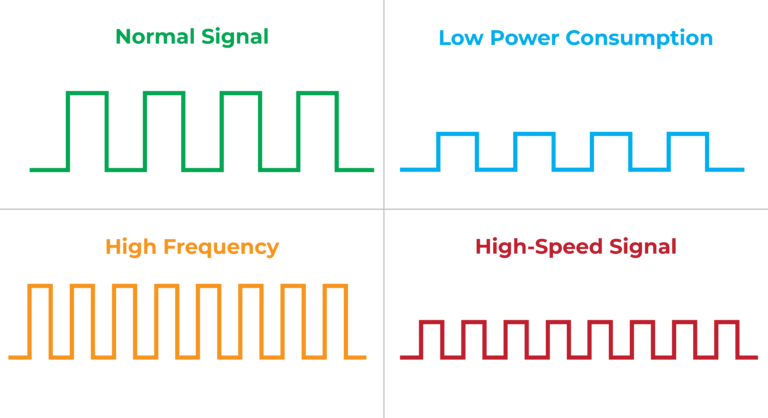

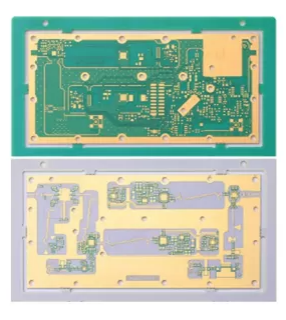

Signalintegrität im Mittelpunkt
Bei GHz-Frequenzen schrumpft die Wellenlänge elektromagnetischer Signale drastisch. Ein 10-GHz-Signal hat im freien Raum eine Wellenlänge von nur 30 mm – das bedeutet, dass selbst kleine Diskontinuitäten in Leiterbahnen als Antennen wirken, Energie abstrahlen und Reflexionen verursachen können. Hochfrequenz-PCBs begegnen dem durch Substrate mit streng kontrollierter Dielektrizitätskonstante (Dk 2,0–3,6) und extrem niedrigem Verlustfaktor (Df 0,001–0,003), sodass sich Signale mit minimaler Dämpfung und Phasenverzerrung ausbreiten.
Anforderungen an die Präzisionsgeometrie
Im Gegensatz zu standardmäßigen Digitalplatinen, bei denen Leiterbahnbreiten von 5–8 mil akzeptabel sind, erfordern Hochfrequenzdesigns Leitungsbreiten und -abstände mit Mikrometergenauigkeit. Impedanzkontrollierte Leiterbahnen – ob in Mikrostreifen- oder Streifenleitungskonfiguration – müssen über den gesamten Signalweg eine gleichbleibende Geometrie aufweisen. Oberflächenbehandlungen wie ENIG (chemisch Nickel Gold) oder chemisch Silber werden wegen ihrer glatten, gleichmäßigen Kupfergrenzflächen bevorzugt, die die Leiterverluste bei hohen Frequenzen minimieren.
Thermische und Umweltstabilität
HF-Laminate müssen über extreme Temperaturen hinweg stabile elektrische Eigenschaften bewahren. Materialien wie Rogers RO4350B bieten eine Wärmeleitfähigkeit von 0,3–0,8 W/m·K in Kombination mit niedrigen Wärmeausdehnungskoeffizienten und verhindern so eine Impedanzdrift bei Temperaturwechseln. Diese Stabilität ist für Anwendungen wie 5G-Basisstationen und militärisches Radar entscheidend, die ununterbrochen in rauen Außenumgebungen arbeiten.
Die Wahl des richtigen Dielektrikums ist die wichtigste Einzelentscheidung im Hochfrequenz-PCB-Design. Das Material bestimmt direkt Signalverlust, Impedanzkonsistenz und Langzeitzuverlässigkeit. Bei WYD lagern und verarbeiten wir die vier am häufigsten spezifizierten HF-Laminatfamilien und ermöglichen es Ingenieuren, Leistung, Fertigbarkeit und Kosten auszubalancieren.
Rogers-Laminate (RO4350B, RO3003, RO3010):Der Industriestandard für anspruchsvolle HF- und Mikrowellendesigns. Rogers-Materialien bieten stabile Dk-Werte von 3,0 bis 10,2 mit extrem niedrigem Df bis 0,0013 und unterstützen Breitbandbetrieb bis 77 GHz. Sie sind die erste Wahl für Antennenspeisenetzwerke von 5G-Basisstationen, phasengesteuerte Antennensysteme und HF-Leistungsverstärker, bei denen Signalintegrität nicht verhandelbar ist.
Taconic-Laminate (TLX, RF-35):Bekannt für überlegene thermische Stabilität und minimale Feuchtigkeitsaufnahme. TLX bietet geringe Einfügedämpfung und ausgezeichnete Dimensionsstabilität für Multi-GHz-HF-Schalter und Hochgeschwindigkeits-Übertragungsleitungen. RF-35 ist eine kostengünstige Alternative, die mit Standard-PCB-Fertigungsprozessen kompatibel ist, und eignet sich daher ideal sowohl für den Prototypenbau als auch für die Serienproduktion.
Arlon 85N:Für extreme Umgebungen entwickelt. Mit einer Tg von 250 °C, einer Wärmeleitfähigkeit von 0,20 W/m·K und starker Abschälfestigkeit hält Arlon 85N Hochleistungs-Radarsendern und HF-Modulen für die Luft- und Raumfahrt stand, bei denen sowohl elektrische Präzision als auch mechanische Robustheit unerlässlich sind.
Isola IS620 (E-Glas-verstärkt): Eine praktische Option für den mittleren Leistungsbereich. Stabile elektrische Eigenschaften bis 10 GHz zu einem niedrigeren Preis als PTFE-Systeme. Geeignet für Unterhaltungselektronik und Telekommunikationsprodukte, die unterhalb von 5 GHz betrieben werden und keine volle Hochfrequenzleistung erfordern.
Material |
Schlüsseleigenschaften |
Frequenzbereich |
Typische Anwendungen |
Rogers (RO4350B, RO3003) |
Stabiler Dk (3,0–10,2), extrem niedriger Df (0,0013) |
Bis 77 GHz |
5G-Basisstationen, Antennenspeisenetzwerke, Phased-Array-Systeme |
Taconic (TLX, RF-35) |
Geringe Einfügedämpfung, gute thermische Stabilität |
Mehrere GHz |
HF-Schalter, Mikrowellenschaltungen, Telekomausrüstung |
Arlon 85N |
Tg 250 °C, Wärmeleitfähigkeit 0,20 W/m·K |
Hochleistungs-GHz-Klasse |
HF-Module für die Luft- und Raumfahrt, Verteidigungsradar |
Isola IS620 |
E-Glas-verstärkt, stabil bis 10 GHz |
< 5–10 GHz |
Unterhaltungselektronik, Telekomgeräte |

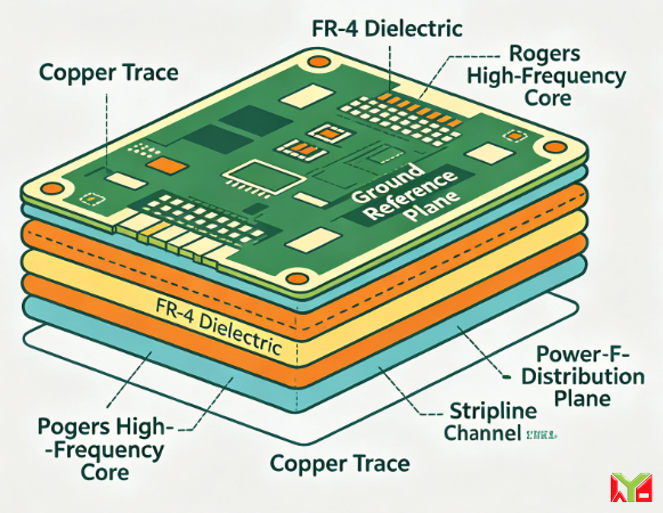

WYD unterstützt außerdem hybride Stack-up-Designs, bei denen kritische Hochfrequenz-Signallagen Rogers oder PTFE verwenden, während unkritische Lagen Standard-FR-4 verwenden – so wird Hochfrequenzleistung ohne unnötige Materialkosten auf jeder Lage erreicht.

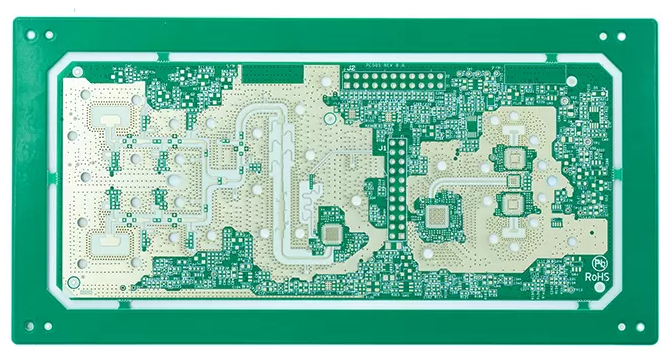

Die Herstellung einer Hochfrequenz-PCB ist nicht einfach nur das Austauschen eines Laminats gegen ein anderes. Der Fertigungsprozess selbst bringt Variablen ein, die die HF-Leistung entscheidend beeinflussen können. Wer diese Herausforderungen versteht, kann realistische Toleranzen festlegen und einen Hersteller mit den richtigen Prozesskontrollen wählen.
Kupferfolien-Oberflächenrauheit
Bei GHz-Frequenzen fließt der Strom aufgrund des Skin-Effekts hauptsächlich an der Oberfläche von Kupferleiterbahnen. Eine rauere Kupferoberfläche verlängert effektiv den Signalweg und erhöht die Einfügedämpfung. Hersteller von Hochfrequenz-PCBs müssen glatte gewalzte oder rückbehandelte Kupferfolien verwenden – typischerweise mit einer RMS-Rauheit unter 1 μm –, um diesen Effekt zu minimieren.
Dielektrischer Einfluss des Lötstopplacks
Standard-Lötstopplacke haben relativ hohe Verlustfaktoren, die zusätzliche dielektrische Verluste verursachen, wenn sie HF-Leiterbahnen bedecken. Bei Hochfrequenzdesigns erfordern selektive Lötstopplackauftragung oder lötstopplackdefinierte (SMD) Pads ein sorgfältiges Layout, um unbeabsichtigte Impedanzschwankungen zu vermeiden. Einige kritische Designs verwenden Lötstopplack-Fenster, um HF-Leiterbahnen vollständig freizulegen.
Reflexionen durch Via-Stubs
Bei mehrlagigen Hochfrequenz-PCBs wirken unbeschichtete Via-Stubs oberhalb der Signallage als resonante Antennenelemente und verursachen Signalreflexionen bei bestimmten Frequenzen. Rückbohren – ein Präzisionsverfahren, das den ungenutzten Stub-Anteil entfernt – ist unerlässlich, um die Signalintegrität bei Platinen oberhalb von 5 GHz zu erhalten. WYD bietet das Rückbohren mit kontrollierter Tiefe als Standardfähigkeit für mehrlagige Hochfrequenzplatinen an.
Dimensionsstabilität und Lagenausrichtung
HF-Laminate haben andere Wärmeausdehnungskoeffizienten als Standard-FR-4. Während der Lamination und der anschließenden thermischen Verarbeitung kann eine ungleiche Ausdehnung die Leiterbahngeometrie verschieben oder eine Lagenfehlausrichtung verursachen – beides verschlechtert die Impedanzkontrolle. Unser Fertigungsprozess nutzt präzise Ausrichtungssysteme und kontrollierte Temperaturprofile, um eine Ausrichtungsgenauigkeit von ±0,05 mm selbst bei 12-lagigen Rogers-Stapelaufbauten einzuhalten.

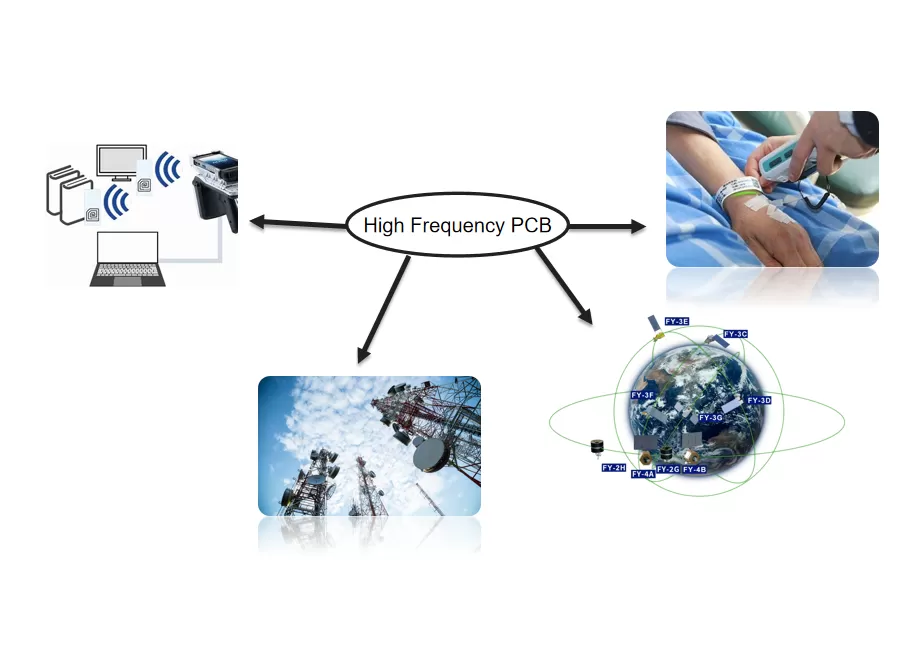

Hochfrequenz-PCBs bilden das unsichtbare Rückgrat der modernen Kommunikations- und Sensorinfrastruktur. Unsere Platinen werden an OEMs und F&E-Unternehmen in über 50 Ländern geliefert. Zu den wichtigsten Anwendungsbereichen gehören:
5G-Telekommunikation:Basisstations-Antennenmodule, Leistungsverstärker und HF-Transceivereinheiten setzen auf Rogers-basierte Hochfrequenzplatinen für eine konsistente Signalübertragung bei mmWave-Frequenzen. Unsere Platinen sind in kommerzieller 5G-Infrastruktur in Europa und Asien im Einsatz.
Luft- und Raumfahrt und Verteidigung:Satellitenkommunikations-Transceiver, HF-Frontends von Navigationssystemen und militärische Radarmodule benötigen Platinen, die über extreme Temperaturbereiche hinweg zuverlässig arbeiten. Auf Arlon 85N basierende Platinen von WYD erfüllen die strengen Zuverlässigkeitsstandards dieser Anwendungen.
Medizinische Bildgebungsgeräte:MRT-Systeme und Ultraschallgeräte verwenden Hochfrequenz-PCBs für die präzise Signalverarbeitung in HF-Spulen und Schallwandler-Arrays. Unsere ISO-13485-Zertifizierung garantiert medizinische Qualität für diese lebenskritischen Anwendungen.
Industrielles IoT und RFID: HF-Identifikationslesegeräte, Mikrowellensensoren und industrielle Funkmodule profitieren von kosteneffizienten Hochfrequenzplatinen mit Isola IS620 oder Taconic RF-35, die Leistung und Produktionswirtschaftlichkeit in Einklang bringen.
WeiYuanDa (WYD) ist nicht nur ein Fertiger – wir sind ein Partner für die Hochfrequenz-PCB-Fertigung, der eng mit Entwicklungsingenieuren vom Prototyp bis zur Massenproduktion zusammenarbeitet. Das zeichnet uns aus:
20+ Jahre Erfahrung in der HF-Fertigung:WYD wurde 2005 in Hongkong gegründet und verfügt über Produktionsstätten in Dongguan. Das Unternehmen blickt auf mehr als zwei Jahrzehnte Erfahrung in der Fertigung komplexer mehrlagiger und hochfrequenter Leiterplatten zurück. 65 % unserer mehr als 250 Teammitglieder verfügen über mehr als 10 Jahre qualifizierte Erfahrung in der PCB-Fertigung.
Umfangreiches Materiallager:Wir unterhalten ein eigenes Lager mit HF-Laminaten von Rogers, Taconic, Arlon und Isola – dadurch entfallen Lieferzeitverzögerungen bei der Materialbeschaffung. Das bedeutet eine schnellere Prototypen-Durchlaufzeit und eine konsistentere Lieferkette für Massenproduktionsaufträge.
Vollständig zertifiziertes Qualitätssystem:Unser Werk besitzt ISO-9001-, ISO-14001-, ISO-13485-, IATF-16949- und UL-Zertifizierungen für die Märkte USA und Kanada. Wir sind außerdem IPC-Mitglied mit CIS-Zertifizierungen, was unser Engagement für internationale Qualitätsstandards widerspiegelt.
Fortschrittliche Engineering-Kompetenzen:Unser Team aus über 24 Ingenieuren liefert DFM-Prüfungen innerhalb von 6 Stunden und besitzt Fachwissen in kontrolliertem Tiefbohren, Rückbohren, Präzisionsfräsen und hybridem FR-4/Rogers-Stack-up-Design. RFQ-Antworten erfolgen innerhalb von 2 Stunden, und die Prototypenlieferung beginnt ab nur einem Arbeitstag.
Globales Servicenetzwerk:Mit lokalen Vertriebs- und technischen Supportbüros in Peking, Chengdu, Xi'an, Shanghai, Shenzhen und Italien bietet WYD lokale Unterstützung für Kunden weltweit. Wir betreuen derzeit Kunden in über 50 Ländern, mit starkem Fokus auf den europäischen und nordamerikanischen Markt.
End-to-End-Produktion unter einem Dach: Von der Gerber-Dateiverarbeitung und Stack-up-Optimierung über die Fertigung, Impedanzprüfung bis zur Endkontrolle – alle Prozesse werden intern verwaltet. Diese vertikale Integration sorgt für Konsistenz, schnellere Iterationen und weniger Übergabefehler im Vergleich zu ausgelagerten Fertigungsketten.
Das Design von Hochfrequenz-PCBs erfordert mehr als nur theoretisches Wissen – es erfordert einen Fertigungspartner, der die Schnittstelle zwischen Materialwissenschaft, Präzisionsfertigung und realer HF-Leistung versteht. Von Rogers-RO4350B-Antennenmodulen bis hin zu 12-lagigen Hybrid-Stack-ups für Automobilradar liefert WeiYuanDa die Qualität, Geschwindigkeit und technische Unterstützung, die Projekte der GHz-Klasse erfordern.
Ob Sie einen schnellen Prototypen oder die Massenproduktion komplexer HF-Platinen benötigen – WYDs über 20 Jahre Erfahrung, umfassende Zertifizierungen und globales Supportnetzwerk machen uns zu einem Partner, auf den Sie zählen können.
Frage 1: Wann brauche ich Hochfrequenz-PCBs anstelle von Standard-FR-4-Platinen?
Antwort 1: Schaltungen, die oberhalb von 500 MHz arbeiten, benötigen verlustarme HF-Laminate. FR-4 weist bei GHz-Frequenzen hohe dielektrische Verluste auf und kann 77-GHz-Radar oder mmWave-5G-Geräte nicht unterstützen.
Frage 2: Welchen Vorteil bietet eine Hybrid-Stack-up-PCB?
Antwort 2: Hybrid-Designs verwenden Hochfrequenzmaterialien für kritische HF-Lagen und FR-4 für Strom-/Masse-Lagen und gleichen so HF-Leistung und Gesamtmaterialkosten aus.
Frage 3: Welche Präzisionstoleranzen kann WYD bei HF-Platinen erreichen?
Antwort 3: WYD garantiert eine Lagenausrichtung von ±0,05 mm, minimale Leiterbahnbreiten/-abstände von 2 mil für HDI und eine Kupferrauheit unter 1 μm, um die Impedanz zu stabilisieren.
