Da elektronische Geräte immer kleiner werden und gleichzeitig höhere Rechenleistung, schnellere Datenraten und komplexere Funktionalität erfordern, stoßen einseitige und doppelseitige PCBs an ihre Grenzen. Dichte BGA-Bauelemente, schnelle Speicherschnittstellen, Mixed-Signal-Architekturen und Multi-Rail-Stromverteilung erfordern die Routing-Dichte und Signalisolation, die nur Mehrlagen-PCB-Strukturen bieten können. WeiYuanDa (WYD) mit über 20 Jahren Erfahrung in der Multilayer-Fertigung und einer monatlichen Ausbringung von 4.000 Teilenummern dient als vertrauenswürdiger Fertigungspartner für globale OEMs, die sowohl schnelle Prototypen als auch skalierbare Serienproduktion komplexer Mehrlagenplatinen benötigen.
Dieser technische Leitfaden — zusammengestellt von unserem hauseigenen Ingenieurteam — führt durch die Grundlagen der Multilayer-PCB-Architektur, kritische Prinzipien des Stack-up-Designs, Herausforderungen im Fertigungsprozess, branchenspezifische Anwendungsfälle und die gesamte Palette proprietärer Fertigungskompetenzen von WYD. Wir stützen uns auf zwei Jahrzehnte Erfahrung in der Fertigung von Leiterplatten mit bis zu 40 Lagen, um zu erklären, wie präzise Prozesskontrolle häufige Designfallen für Kunden in über 50 Ländern löst.

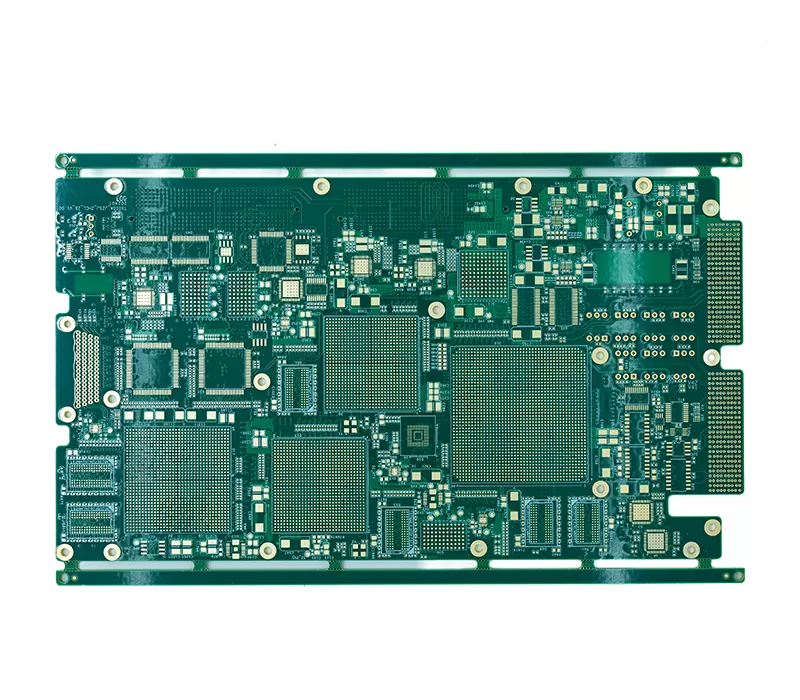

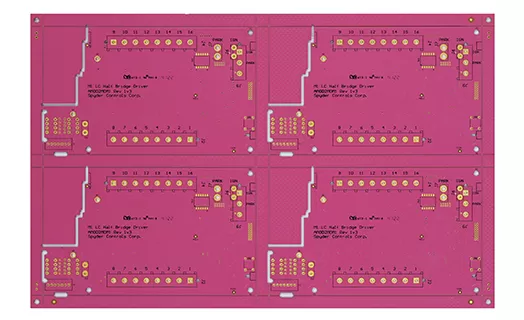

Eine Mehrlagen-PCB besteht aus drei oder mehr leitfähigen Kupferlagen, die mit isolierenden Prepreg- und Kernmaterialien zusammenlaminiert und durch präzisionsgefertigte Vias miteinander verbunden sind. Anders als bei einfachen doppelseitigen Platinen, bei denen die gesamte Leitungsführung um nur zwei Kupferflächen konkurriert, widmen Mehrlagenstrukturen einzelnen Lagen bestimmte Funktionen — Signalführung, Stromverteilung und Masse-Rückführung — und schaffen so eine hochorganisierte elektrische Architektur.
Zuweisung von Signal-, Strom- und Masse-Lagen
Effektives Mehrlagendesign beginnt damit, jeder Kupferlage eine klare Rolle zuzuweisen. Hochgeschwindigkeits-Signalleiterbahnen werden angrenzend an durchgehende Masseflächen geführt, um kontrollierte Impedanz-Rückpfade herzustellen. Dedizierte Stromversorgungslagen verteilen Spannungsschienen mit minimaler Impedanz, während innere Signallagen die Sekundärverdrahtung übernehmen, ohne um Oberflächenplatz zu konkurrieren. Dieser Lagenansatz ermöglicht es modernen Platinen, Tausende von Bauteilen in kompakte Formfaktoren zu packen.
Via-Typen und Verbindungsarchitektur
Drei Via-Typen stellen elektrische Verbindungen zwischen den Lagen her. Durchkontaktierungen durchdringen den gesamten Platinenstapel und sind am einfachsten zu fertigen. Blind Vias verbinden eine Außenlage mit einer oder mehreren Innenlagen, ohne die gesamte Dicke zu durchdringen. Buried Vias verbinden nur Innenlagen und sind von keiner Platinenoberfläche sichtbar. Fortschrittliche HDI-Designs kombinieren alle drei Via-Typen — einige WYD-Platinen nutzen Durchkontaktierungen, Blind Vias und Microvias in einem einzigen Stack-up, um maximale Routing-Dichte unter engen Platzbedingungen zu erreichen.
Material- und Tg-Auswahl
Die isolierenden Lagen zwischen den Kupferflächen bestimmen die thermische Belastbarkeit, mechanische Stabilität und elektrische Leistung der Platine. WeiYuanDa unterstützt Tg-Optionen von TG135 bis TG280, sodass Ingenieure die Materialeigenschaften an die thermische Umgebung ihrer Anwendung anpassen können. Hoch-Tg-Materialien widerstehen Verformung während bleifreier Löt-Reflow-Zyklen und bewahren die Dimensionsstabilität über Betriebstemperaturbereiche hinweg — entscheidend für Automobil-, Telekommunikations- und industrielle Luft- und Raumfahrtanwendungen.
Stack-up-Designprinzipien zur Vermeidung von Signalintegritätsfehlern
Ein schlecht geplanter Lagenaufbau ist die Hauptursache der meisten Mehrlagen-PCB-Probleme — Impedanzfehlanpassungen, Übersprechen zwischen benachbarten Lagen, übermäßiger Platinenverzug und thermische Delamination während der Montage. Die folgenden Prinzipien leiten jedes Stack-up, das wir bei WYD entwickeln.
Symmetrischer Stack-up zur Verzugsvermeidung
Eine ausgewogene Kupferverteilung oberhalb und unterhalb der zentralen Achse der Platine verhindert Verzug während Temperaturwechseln und Reflow-Löten. Ein asymmetrischer Aufbau erzeugt ungleiche thermische Ausdehnungskräfte, die die Platine biegen — wodurch Lötstellen reißen oder Bauteile beschädigt werden können. Unser Ingenieurteam validiert stets die Stack-up-Symmetrie, bevor mit der Lamination fortgefahren wird.
Kontrollierte Impedanzführung
Digitale Hochgeschwindigkeits- und HF-Schaltungen erfordern präzise Leiterbahnimpedanz — typischerweise 50 Ω single-ended oder 100 Ω differenziell. Leiterbahnbreite, Dielektrikumsdicke, Kupferdicke und Dk-Wert beeinflussen alle die Impedanz. WYD hält eine Impedanztoleranz von ±10 % bei Standarddesigns und ±8 % bei fortschrittlichen HDI-Platinen ein, verifiziert durch TDR-Tests (Time Domain Reflectometry) an jedem Fertigungsnutzen.
Platzierung von Entkopplungskondensatoren und Flächenkontinuität
Durchgehende Masse- und Stromflächen bieten niederohmige Rückpfade für hochfrequente Ströme. Geteilte Flächen oder Lücken unter Hochgeschwindigkeits-Leiterbahnen zwingen Rückströme auf längere Umwege, was EMI-Abstrahlung und Signalverschlechterung erzeugt. Unser DFM-Prüfprozess kennzeichnet Flächenunterbrechungen und empfiehlt Via-Stitching-Muster, um eine ununterbrochene Masse-Referenz aufrechtzuerhalten.
Fertigungsprozess: Vom Ätzen der Innenlagen bis zur Endkontrolle
Die Fertigung von Mehrlagen-PCBs umfasst eine präzise Abfolge von Prozessen, von denen jeder Variablen einbringt, die die Platinenqualität direkt beeinflussen. Das Verständnis dieses Arbeitsablaufs hilft Ingenieuren, realistische Designerwartungen zu setzen.
Innenlagen-Bebilderung und Ätzen
Jede innere Kupferlage wird mittels hochauflösender Bebilderung und präzisem Ätzen strukturiert. WYD erreicht minimale Leiterbahn-/Abstandsbreiten von 3 mil bei Standarddesigns und 2 mil bei fortschrittlichen HDI-Platinen. Die automatische optische Inspektion (AOI) prüft jede Innenlage vor der Lamination — die frühzeitige Fehlererkennung verhindert teuren Ausschuss, nachdem die Platine zusammengepresst wurde.
Lamination und Bohrbearbeitung
Die per AOI-Scan geprüften Innenlagen werden zusammen mit Prepreg-Bahnen und äußerer Kupferfolie gestapelt und anschließend unter präzise kontrollierter Wärme und Druck laminiert.
Nach der Lamination werden Durchkontaktierungen und Via-Pads gebohrt — WYD unterstützt minimale Bohrdurchmesser von 0,15 mm (Standard) und 0,10 mm (Advanced HDI). Bei Hochgeschwindigkeitsdesigns entfernt das Rückbohren Via-Stubs, um Signalreflexionen zu beseitigen; bei komplexen Platinen sind bis zu 6 Rückbohrzyklen möglich.
Plattierung, Oberflächenveredelung und Außenlagenbearbeitung
Gebohrte Löcher werden verkupfert, um elektrische Verbindungen zwischen den Lagen herzustellen. Anschließend werden die Außenlagen bebildert, geätzt und mit der spezifizierten Oberflächenbehandlung versehen. WYD unterstützt HASL-LF, ENIG, ENPIG, OSP, chemisch Zinn, chemisch Silber und Goldfeder-Beschichtung — ausgewählt je nach Anwendungsanforderungen an Lötbarkeit, Drahtbonden oder Beständigkeit von Randsteckverbindern.
Elektrische Prüfung und Zuverlässigkeitsvalidierung
Jede fertiggestellte Platine wird zu 100 % elektrisch geprüft, entweder per Flying-Probe oder E-Test-Fixture, um Durchgang und Isolation zu verifizieren. Impedanzmessungen bestätigen die Genauigkeit der Leiterbahngeometrie, Mikroschliffanalysen validieren die Plattierungsqualität und Via-Integrität, und Temperaturwechseltests bestätigen die Materialverbundfestigkeit vor dem Versand.
Nachfolgend finden Sie die vollständige Multilayer-PCB-Fertigungskapazität von WeiYuanDa:
| Parameter | Standard (Mit UL) | Advanced HDI |
| Lagenanzahl | Bis zu 24 Lagen | Bis zu 40 Lagen |
| Max. Lieferformat | 950 mm × 600 mm | 1200 mm × 600 mm |
| Tg-Optionen | TG135/TG150/TG170/TG180 | Same |
| Max. Leiterplattendicke | 5,0 mm | Same |
| Basiskupfer außen | Bis zu 8 oz | Bis zu 10 oz |
| Basiskupfer innen | Bis zu 6 oz | Bis zu 8 oz |
| Aspektverhältnis | 12:1 | 15:1 |
| Min. Bohrdurchmesser | 0,15 mm | 0,10 mm |
| Min. Leiterbahn-/Abstandsbreite | 3 mil | 2 mil |
| Min. BGA-Pitch | 12 mil |
8 mil |
| Impedanztoleranz | +10 | %+7 |
Mehrlagen-PCBs bilden das strukturelle Rückgrat moderner elektronischer Systeme. WYD-Platinen werden in den folgenden Anwendungsbereichen eingesetzt:
Unterhaltungselektronik und Computertechnik: Smartphones, Laptops, Tablets und Desktop-Mainboards basieren auf Leiterplatten mit 8–16 Lagen für dichte Bauteilplatzierung, schnelle Speicherschnittstellen und kompakte Formfaktoren. Kontrollierte Impedanzführung und durchgehende Masseflächen gewährleisten Signalintegrität bei Datenraten im Multi-GHz-Bereich.
Telekommunikation und 5G-Infrastruktur:Basisstationsausrüstung, Router, optische Transceiver und Netzwerk-Switches verwenden Mehrlagenplatinen mit hybriden FR-4/Rogers-Aufbauten für die Hochfrequenz-Signalübertragung. Unsere Fähigkeit, Mischmaterial-Laminate zu verarbeiten, unterstützt sowohl Sub-6-GHz- als auch mmWave-Anwendungen.
Medizintechnik:MRT-Systeme, Ultraschallgeräte, Patientenmonitore und tragbare Diagnosegeräte erfordern hochdichte Verbindungen und zuverlässige Signalqualität. Unsere ISO-13485-Zertifizierung garantiert medizintechnische Fertigungsstandards für lebenskritische Anwendungen.
Industrieautomation und Robotik:SPS-Steuerungen, Servoantriebe, Energiemanagementsysteme und Sensormodule benötigen langlebige Leiterplatten mit stabilen Stromversorgungsflächen und reduzierter Signalstörung für zuverlässigen Betrieb in rauen Fabrikumgebungen.
Luft- und Raumfahrt und Verteidigung:Avionik, Navigationssysteme, Radarmodule und Satellitenkommunikationsausrüstung benötigen Platinen mit mechanischer Festigkeit, thermischer Belastbarkeit und präziser Signalführung. Hoch-Tg-Materialien und strenge Zuverlässigkeitstests gewährleisten missionskritische Leistung unter extremen Bedingungen.
Viele OEMs beurteilen Leiterplattenlieferanten nur nach dem Stückpreis und übersehen dabei umfassende Unterstützung, die Projektrisiken senkt und Entwicklungszyklen verkürzt. WYDs durchgängiges Betriebssystem bietet ausländischen Marken- und EMS-Partnern in sechs Kernbereichen differenzierten Mehrwert:
Sofort einsetzbarer Substratbestand verkürzt die Prototypen-Lieferzeit
Wir halten gängige Hochfrequenzlaminate und die komplette FR-4-Prepreg-Serie vor Ort auf Lager; alle sind für die Lamination vorqualifiziert. Die Stack-up-Abstimmung kann sofort nach der DFM-Prüfung beginnen, ohne auf die Beschaffung von Rohmaterial warten zu müssen.
Weltweiter lokaler technischer Support verhindert Verzögerungen durch Zeitzonen
Unsere lokalen Ingenieurteams in den großen chinesischen Städten und in Italien antworten EU- und US-Kunden innerhalb ihrer jeweiligen Arbeitszeiten und vermeiden so Kommunikationsverzögerungen bei Designänderungen und Produktionsbestätigungen.
One-Stop-Design-Iterationssupport für die Prototypenoptimierung
Unser technisches Team unterstützt Kunden bei der Stack-up-Anpassung, Impedanzkalibrierung und Masseflächenoptimierung und aktualisiert die Produktionspläne nach jeder Gerber-Revision schnell, um Nacharbeit in der Serienfertigung zu vermeiden.
Prozessbegleitende stufenweise Inspektion zur Stabilisierung der Chargenkonsistenz
Wir setzen unabhängige Qualitätskontrollpunkte bei der Innenlagen-AOI, der Bohrlochprüfung, der Impedanzprüfung und der Mikroschliffanalyse. Die frühzeitige Fehlererkennung senkt die Ausschussquote und garantiert gleichbleibende Qualität über Wiederholaufträge hinweg.
Einheitliche Qualitätsstandards für Kleinmengen und Serienfertigung
Unsere standardisierte Fertigungslinie verarbeitet Fünf-Stück-Prototypen und Tausende von Serienplatinen unter identischen Prozesskontrollen. Kunden können Bestellmengen skalieren, ohne mitten im Projekt den Lieferanten wechseln zu müssen.
Strikte IP-Sicherheit über den gesamten Prozess für vertrauliche Designdaten
Wir setzen ein standardisiertes Dateimanagement durch, das Gerber-Speicherung, Stack-up-Aufzeichnungen, Produktion und Versand abdeckt. Alle proprietären Schaltungsinformationen sind während des gesamten Fertigungszyklus vollständig geschützt.
Die Multilayer-PCB-Technologie hat sich von einem speziellen Fertigungsprozess zur Standardplattform für praktisch alle komplexen elektronischen Systeme entwickelt. Die Beherrschung von Stack-up-Design, Via-Architektur, Impedanzkontrolle und Materialauswahl ermöglicht es Ingenieuren, kompakte Hochleistungsprodukte zu entwickeln, die den Anforderungen moderner Anwendungen gerecht werden.
Ob Sie einen schnellen 8-Lagen-Prototyp oder eine 40-Lagen-HDI-Serienfertigung benötigen – mit über 20 Jahren Erfahrung, umfassenden Zertifizierungen und globaler Support-Infrastruktur ist WeiYuanDa ein Partner, auf den Sie sich bei gleichbleibender Qualität und pünktlicher Lieferung verlassen können.
F1: Wie viele PCB-Lagen kann WYD maximal fertigen? Wie groß sind das maximale Nutzenformat und der minimale Bohrdurchmesser?
A1: WYD verfügt über mehr als 20 Jahre Erfahrung in der Fertigung mehrlagiger Leiterplatten. Unsere Standard-Multilayer-Platinen unterstützen bis zu 24 Lagen, während hochwertige HDI-Leiterplatten mit hoher Verbindungsdichte maximal 40 Lagen erreichen können. Die maximale Verarbeitungsgröße des Nutzens beträgt 1200 mm × 600 mm. Bei Standardplatinen beträgt der minimale Bohrdurchmesser 0,15 mm; hochwertige HDI-Platinen unterstützen per Laserbohren Mikrovias von nur 0,10 mm und erfüllen damit hohe Verdrahtungsdichten in den Branchen Kommunikation, Industriesteuerung, Medizintechnik, Automobilelektronik und weiteren Industrien.
F2: Welche Oberflächenveredelungen bieten Sie für Mehrlagen-PCBs an, und wie wähle ich die richtige aus?
A2: Wir bieten für alle Mehrlagen-PCB-Typen eine vollständige Palette ausgereifter Oberflächenveredelungen an: bleifreies Heißluftverzinnen (HASL-LF), chemisch Nickel-Gold (ENIG), chemisch Nickel-Palladium-Gold (ENPIG), OSP-Oxidationsschutz, chemisch Zinn, chemisch Silber und Goldfeder-Beschichtung. Unsere technischen Ingenieure geben kostenlose Materialauswahlempfehlungen auf Basis Ihrer Lötprozesse, Chip-Bonding-Anforderungen und Verschleißanforderungen von Randsteckverbindern.
F3: Wie lang ist die Lieferzeit für PCB-Prototypen? Wie sieht es mit der Serienlieferzeit aus? Wie schnell erhalte ich Angebote und DFM-Prüfungen?
A3: Einfache Mehrlagen-Prototypen können in nur einem Arbeitstag geliefert werden (gilt nur für Platinen mit niedriger Lagenzahl und Standardprozessen). Formelle Angebote werden innerhalb von 2 Stunden nach Eingang Ihrer Anfrage versendet. Nach Erhalt Ihrer Gerber-Daten führt unser engagiertes Ingenieurteam die DFM-Fertigbarkeitsprüfung innerhalb von 6 Stunden durch. Die Serienlieferzeiten werden separat je nach Lagenanzahl, Stack-up-Komplexität und Sonderprozessanforderungen bewertet; unsere Vertriebsspezialisten bestätigen die genauen Produktionspläne mit Ihnen.
