Wenn Leiterplatten dauerhaft Ströme über 10 A führen müssen – in Solarwechselrichtern, EV-Motorsteuerungen, Ladegeräten, industriellen Servotreibern oder Server-Netzteilen –, stoßen Standard-Leiterbahnen aus 1-oz-Kupfer an ihre Grenzen. Überhitzte Leiterbahnen, Spannungsabfälle, Ermüdung von Lötstellen und Ausfälle im Feld sind dann unvermeidlich. Dickkupfer-Leiterplatten lösen dieses Problem, indem sie Kupferschichten von 3 oz bis 10 oz (105–350 µm) verwenden und die Platine selbst in einen Hochstrompfad mit integrierter Wärmeableitung verwandeln.
Dieser Leitfaden behandelt die Grundprinzipien des Dickkupfer-PCB-Designs, fertigungsbedingte Einschränkungen, die Ihre Layout-Entscheidungen beeinflussen, praxisnahe Anwendungsfälle und wie WeiYuanDa (WYD) – mit über 20 Jahren Erfahrung in der Fertigung leistungselektronischer Leiterplatten und einer UL-zertifizierten Dickkupferfähigkeit bis zu 6 oz Endkupfer (210 µm) auf Innen- und Außenlagen – diese Herausforderungen in der Praxis angeht. Alle hier genannten Spezifikationen und Prozessdaten stammen aus unseren tatsächlichen Fertigungskapazitäten.

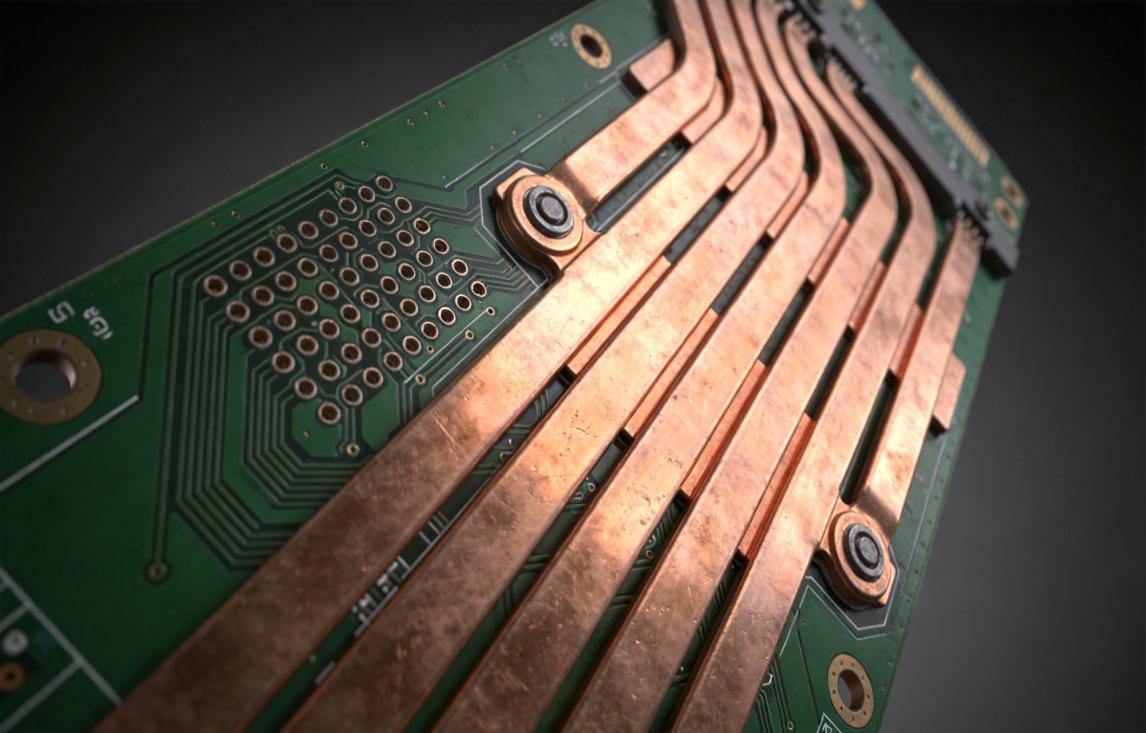

Eine Dickkupfer-Leiterplatte wird über eine Kupferschichtdicke von mehr als 3 oz/ft² (ca. 105 µm) definiert. Bei WeiYuanDa reichen unsere Dickkupfer-Platinen von 3 oz bis 6 oz Kupferdicke (mit UL-Zertifizierung) und werden auf FR-4-Substrat mit ENIG- oder OSP-Oberflächenfinish gefertigt. Dies unterscheidet sich grundlegend von Standard-Leiterplatten – die zusätzliche Kupfermasse verändert den elektrischen Widerstand, den Wärmeableitpfad und das mechanische Verhalten der gesamten Struktur.
WYD unterstützt drei strukturelle Konfigurationen für Dickkupfer-Designs:
◆ Einseitige Dickkupfer-Ausführung – für einfache Hochstrom-Verteilerplatinen
◆ Doppelseitige Dickkupfer-Ausführung – wenn beide Seiten nennenswerte Strompfade benötigen
◆ Mehrlagige Dickkupfer-Ausführung – Kombination von Stromversorgungslagen mit Signalführungslagen in komplexen Systemen
Die Wahl zwischen diesen Konfigurationen hängt von der Routing-Dichte, dem thermischen Budget und der Systemarchitektur ab. Unser Engineering-Team prüft Gerber-Dateien innerhalb von 6 Stunden und gibt vor Produktionsbeginn DFM-Feedback zu Kupfergewichtszuweisung, Lagenaufbau und Via-Strategie.
Spezifikation |
WeiYuanDa-Fähigkeit |
Kupferdicke |
3 oz – 6 oz pro Lage |
Basissubstrat |
FR-4 (High-Tg-Typen) |
Oberflächenfinish |
ENIG, OSP |
Wärmeleitfähigkeit (Kupfer) |
~401 W/m·K |
Unterstützte Leiterplattenstrukturen |
Einseitig, doppelseitig, mehrlagig |
UL-Zertifizierung (Dickkupfer) |
Bis zu 6 oz Endkupfer (210 µm), Innen- und Außenlagen |
Ätzpräzision |
Kontrolle des trapezförmigen Profils mit Kompensationsalgorithmen |
Stufenplattierung |
Unterstützt für selektive Dickenverstärkung |
Stromtragfähigkeit
Der elektrische Widerstand von Kupfer ist umgekehrt proportional zum Querschnitt. Eine 4-oz-Leiterbahn trägt bei gleicher Breite etwa das Vierfache des Stroms einer 1-oz-Leiterbahn.
Thermisches Verhalten
Mit einer Wärmeleitfähigkeit von rund 401 W/m·K wirken dicke Kupferschichten als integrierte Wärmespreizer. Wärmeenergie von Leistungsbauteilen – MOSFETs, Dioden, Induktivitäten – wird von den Pads weggeführt und über die Kupferfläche verteilt. Das senkt Hotspot-Temperaturen und verlängert die Lebensdauer der Bauteile. Bei Anwendungen wie LED-Treibern und Motorsteuerungen entfallen dadurch oft externe Kühlkörper vollständig.
Mechanische Stabilität unter thermischer Belastung
In Umgebungen mit schnellen Temperaturschwankungen – Einbauten im Motorraum von Fahrzeugen, Stromversorgungsgeräte im Freien, Industriemaschinen – widerstehen dicke Kupferschichten der Ermüdung durch Temperaturwechsel. Standard-Leiterbahnen aus 1-oz-Kupfer können nach Tausenden von Zyklen Mikrorisse an den Lötstellen entwickeln. Die zusätzliche Masse des Dickkupfers sorgt für strukturelle Stabilität, die diesen Bedingungen standhält. Deshalb unterstützt die IATF-16949-Zertifizierung von WYD speziell die automobiltaugliche Dickkupferfertigung.
Vereinfachte Systemarchitektur
Durch die direkte Integration von Stromführung und Wärmeableitung in die Leiterplatte reduzieren Dickkupfer-Designs den Bedarf an zusätzlichen Komponenten – weniger Stromschienen, Kühlkörper und Lüfter. Diese Design-Effizienz ist besonders wertvoll in kompakten Gehäusen für Leistungsmodule und EV-Subsysteme, wo der Platz auf der Platine knapp ist.

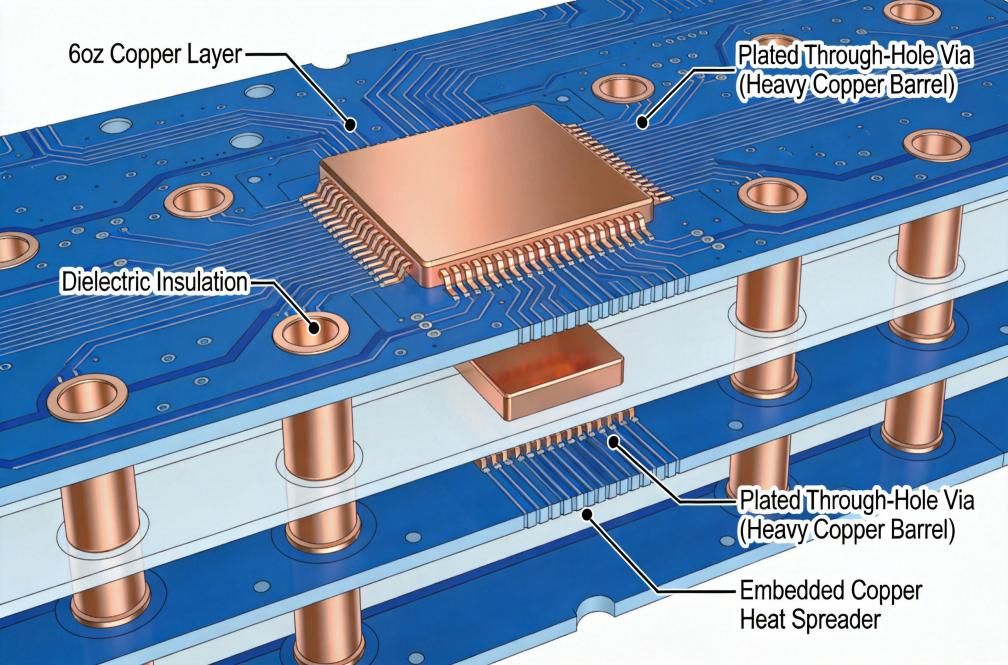

Fertigungstechnische Herausforderungen und Prozesslösungen von WYD
Die Herstellung von Dickkupfer-Leiterplatten ist nicht einfach nur eine Frage dickerer Kupferfolie. Die größere Kupferdicke bringt fertigungstechnische Herausforderungen mit sich, die spezielle Prozesskontrollen erfordern.
Ätzpräzision
Mit zunehmender Kupferdicke muss beim Ätzen mehr Material entfernt werden, während gleichzeitig die genaue Leiterbahngeometrie erhalten bleiben muss. Standardätzung erzeugt bei dickem Kupfer übermäßige Unterätzung, wodurch trapezförmige Profile entstehen, die von der Designvorgabe abweichen. Das Ätzverfahren von WYD verwendet Kompensationsalgorithmen, die für 3–10 oz Kupfer kalibriert sind, und gewährleistet so die Genauigkeit der Leiterbahnbreite selbst bei Platinen mit gemischten Kupfergewichten.
Stufenplattierung zur selektiven Verstärkung
Bei Kupfergewichten über 4 oz können die meisten Hersteller die volle Dicke nicht in einem einzigen Durchgang aufplattieren. Bei WYD setzen wir Stufenplattierung (Step Plating) oder Copper Strip ein – dabei wird Kupfer in Stufen mit zwischengeschalteten Ätzschritten aufgebaut. Dies ermöglicht eine selektive Dickenverstärkung in Hochstromzonen, während in Signalbereichen feinere Geometrien erhalten bleiben. Die Stufenplattierung erfordert eine enge Abstimmung zwischen Designingenieuren und dem Fertigungsteam. Die über 24 Ingenieure von WYD arbeiten gemeinsam mit unseren Vertriebsmitarbeitern direkt mit den Kunden an der Optimierung der Lagenaufbausequenz.
Dielektrische Füllung und Laminierkontrolle
Dickere Kupferleiterbahnen erzeugen größere Profilunterschiede zwischen Kupfer und Substrat. Das Dielektrikum muss diese Zwischenräume vollständig ausfüllen, um Hohlräume zu vermeiden, die einen Isolationsdurchschlag verursachen könnten. WYD steuert Laminierdruck und Temperaturprofile, um eine gleichmäßige dielektrische Füllung sicherzustellen – dies ist besonders kritisch bei mehrlagigen Dickkupferkonstruktionen, bei denen mehrere dicke Kupferlagen übereinander gestapelt werden.
UL-Zertifizierung und Qualitätsprüfung
Die Dickkupfer-Leiterplatten von WYD sind UL-zertifiziert für Innen- und Außenlagen bis zu einer Endkupferdicke von 6 oz (basierend auf 175 µm Basiskupfer plus 35 µm Plattierung) und gelten für den US-amerikanischen und kanadischen Markt. Jede Platine durchläuft eine AOI-Leiterbahnprüfung sowie eine Mikroschliffanalyse nach thermischer Belastung zur Kontrolle von Kupferdicke und Via-Integrität.

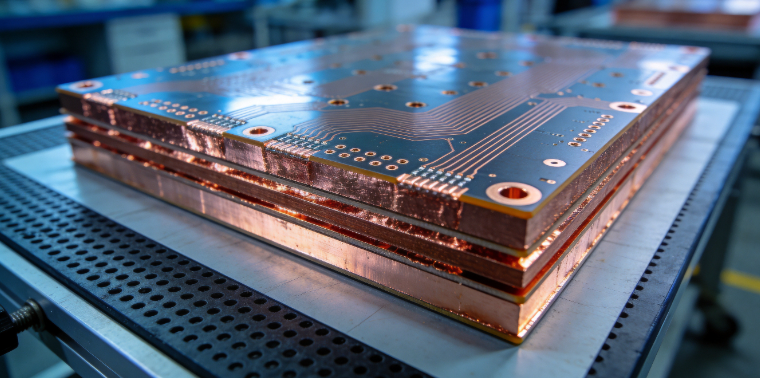

Dickkupfertechnologie ist nicht für jedes Design erforderlich. Signalplatinen mit geringer Leistung funktionieren einwandfrei auf Standard-½-oz- oder 1-oz-Kupfer. Doch für die folgenden Anwendungen ist Dickkupfer oft die einzig praktikable Wahl – und in diesen Bereichen hat WYD die größte Produktionserfahrung gesammelt:
Automobil und Elektrofahrzeuge:EV-Batteriemanagementsysteme, Motorsteuerungen und Onboard-Ladegeräte arbeiten unter ständiger thermischer und vibrationsbedingter Belastung. Die IATF-16949-Zertifizierung von WYD gewährleistet Automobilqualität für Platinen, die im Bereich von -40 °C bis 125 °C und darüber hinaus betrieben werden.
Industrielle Steuerung und Automatisierung:Schweißgeräte, Servoregler und Stromverteilerplatinen erfordern Leiterplatten, die dauerhaft hohe Ströme ohne Qualitätsverlust führen. Die thermische Stabilität von Dickkupfer reduziert Wartungsintervalle und ungeplante Ausfallzeiten.
Erneuerbare Energien:Solarwechselrichter und Windkraftumrichter sind in rauen Außenbedingungen schwankenden Lasten ausgesetzt. Dickkupfer bewältigt Hochstrom-Gleich-/Wechselstrompfade und leitet Wärme effizient ab – dies führt zu höherem Wirkungsgrad in Anlagen mit eingeschränktem Wartungszugang.
Luft- und Raumfahrt und Verteidigung:Flugkritische Leistungsmodule erfordern absolute Zuverlässigkeit. Die Kombination aus stabiler FR-4-Substratbasis und dicker Kupferkonstruktion erfüllt strenge Umweltanforderungen der Luft- und Raumfahrt. Die ISO-13485- und ISO-9001-Zertifizierungen von WYD unterstützen dabei die Qualitätsrückverfolgbarkeit für diese Anwendungen.
WeiYuanDa (WYD) wurde in Hongkong gegründet und verfügt über eine eigene Fertigungsbasis in Dongguan. Seit mehr als zwei Jahrzehnten stellen wir Leiterplatten her. Unsere 12.000 m² große Anlage liefert monatlich über 4.000 verschiedene Artikelnummern an Entwicklungs- und Einkaufsteams in mehr als 50 Ländern weltweit.
Statt nur ein enges Segment abzudecken, halten wir Kompetenzen über das gesamte Spektrum der Leiterplattentechnologie vor – von Standard-Multilayer-FR-4- und HDI-Platinen über Hochfrequenzlaminate, Dickkupfer-Leistungsträger bis hin zu aluminiumbasierten Thermokonstruktionen. Diese Breite ermöglicht es uns, die vielfältigen Anforderungen von Programmen aus Automobil, Industrieautomation, Telekommunikation, IoT, Energieversorgung und Beleuchtung zu bedienen, ohne dass unsere Kunden mehrere Lieferanten qualifizieren müssen.
Jede Charge durchläuft unabhängig von der Bestellmenge dieselben Prüfstandards. Unsere Zertifizierungen – ISO 9001, ISO 14001, ISO 13485, IATF 16949 sowie UL für die USA und Kanada – gelten für die gesamte Produktpalette. Prototypen- und Serienfertigung unterliegen denselben Prozesskontrollen. Das bedeutet: Die Platine, die Sie am ersten Tag freigeben, ist dieselbe, die Sie bei der zehntausendsten Bestellung erhalten.
Technische Anfragen erhalten innerhalb von zwei Stunden ein Angebot – unterstützt durch rund um die Uhr verfügbaren technischen Support unserer Teams in China und Italien. Ob Ihr Programm einen einzelnen Prototyp oder einen wiederkehrenden Monatsplan erfordert: WYD ist so aufgestellt, dass wir mit der Geschwindigkeit und Konsistenz reagieren, die Ihr Zeitplan verlangt.
Die Dickkupfer-PCB-Technologie verwandelt die Platine von einem einfachen elektrischen Verbindungsträger in eine integrierte Plattform für Leistungsübertragung und Wärmemanagement. Die Wahl des richtigen Kupfergewichts, das Verständnis fertigungstechnischer Einschränkungen und die Zusammenarbeit mit einem erfahrenen Hersteller sind die drei Faktoren, die darüber entscheiden, ob Ihr Dickkupfer-Design im Einsatz zuverlässig funktioniert.
Ob Sie ein Batteriemanagementsystem der nächsten Generation für Elektrofahrzeuge prototypisieren oder die Produktion industrieller Leistungsmodule hochskalieren – die über 20-jährige Dickkupfer-Expertise, die UL-Zertifizierung und die Fertigungskompetenz über den gesamten Zyklus machen WeiYuanDa zu einem Partner, auf den Sie vom ersten Prototyp bis zur Serienproduktion zählen können.
F1: Welchen Kupfergewichtsbereich unterstützt WYD für Dickkupfer-Leiterplatten?
A1: WYD unterstützt Kupferdicken von 3 oz bis 10 oz pro Lage, mit UL-Zertifizierung für Endkupfer bis 6 oz (210 µm) auf Innen- und Außenlagen.
F2: Können Dickkupfer-Leiterplatten als mehrlagige Platinen gefertigt werden?
A2: Ja. WYD fertigt einseitige, doppelseitige und mehrlagige Dickkupfer-Konfigurationen. Mehrlagige Designs erfordern eine spezielle Stufenplattierung und Laminierkontrolle, um die dielektrische Füllung und die Leiterbahndefinition beizubehalten.
F3: Welche Oberflächenfinishes sind für Dickkupfer-Platinen verfügbar?
A3: WYD bietet ENIG und OSP als Standard-Oberflächenfinishes für Dickkupfer-Leiterplatten an – ausgewählt je nach Lötprozess, Umgebungsanforderungen und Erwartungen an die Lagerfähigkeit.
