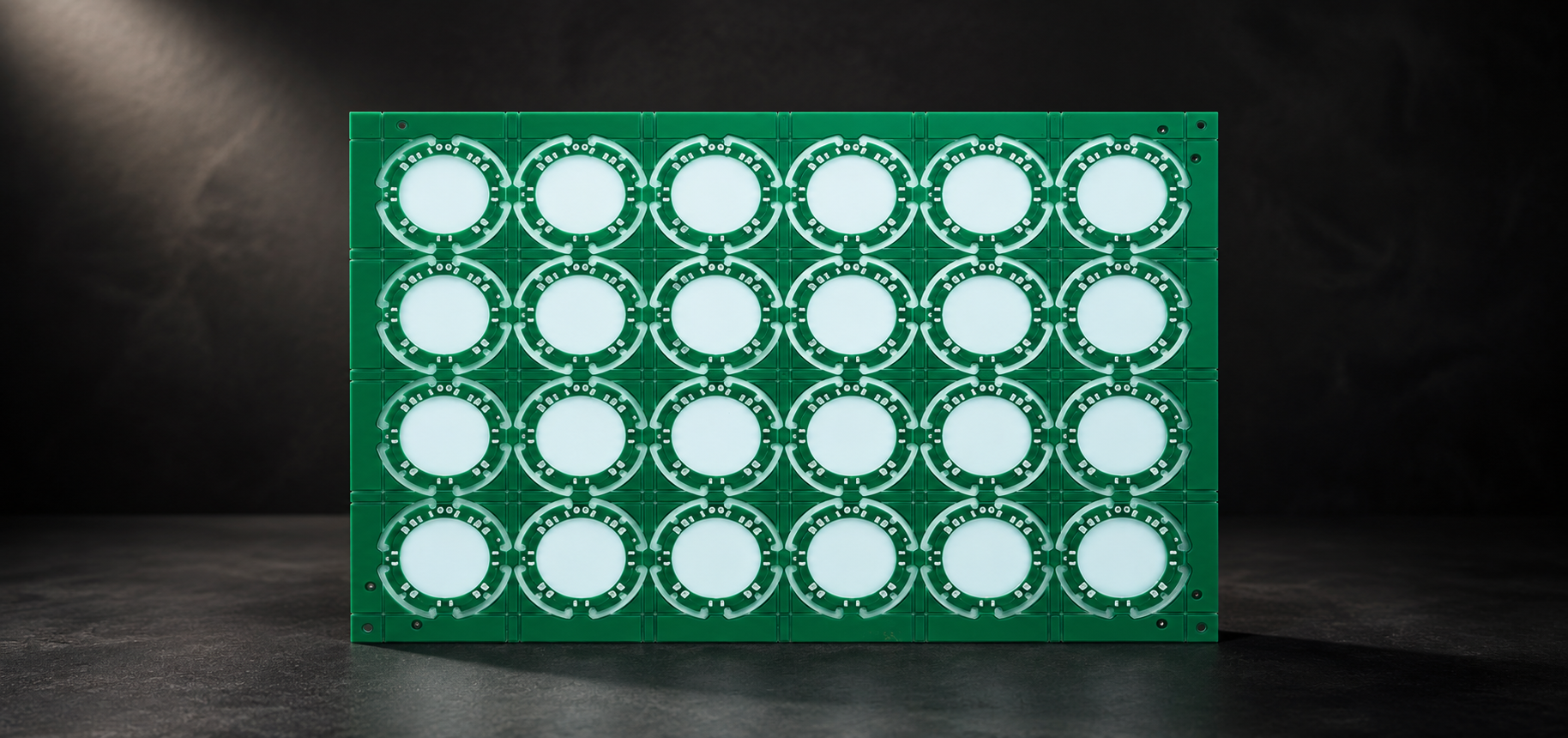

Kurze Antwort:Eine einseitige Leiterplatte besitzt eine leitende Kupferschicht und eignet sich am besten für Schaltungen mit geringer Leitungsdichte, stabilen Produktstückzahlen, überschaubaren elektrischen Anforderungen und hohem Kostendruck. Sie ist oft die effizienteste Option für einfache Stromversorgungs-, Beleuchtungs-, Steuerungs-, Schnittstellen- und Unterhaltungselektronikfunktionen. |

Einlagige Leiterplatten werden nach wie vor häufig verwendet, weil nicht jedes Produkt von zusätzlichen Lagen profitiert. Eine einfache Schaltung auf einer gut gestalteten einlagigen Platine ist leichter zu prüfen, kostengünstiger herzustellen und in der Serienfertigung sehr gut reproduzierbar.
Dieser Beschaffungsleitfaden erläutert, wann eine einlagige Konstruktion zu wählen ist, wann auf eine doppelseitige oder mehrlagige Leiterplatte gewechselt werden sollte und welche Angaben ein Hersteller einseitiger Leiterplatten für eine genaue Angebotserstellung benötigt.
Eine einseitige Leiterplatte verwendet eine Kupfer-Leiterbildlage auf einer Seite des isolierenden Trägermaterials, wobei Bauteilmontage und Verbindungen so angeordnet sind, dass sie zu dieser einlagigen Leitungsführung passen.
Bedrahtete Bauteile werden häufig auf der kupferabgewandten Seite montiert und durch gebohrte Löcher gelötet, während oberflächenmontierbare Bauteile direkt auf der Kupferseite bestückt werden können. Drahtbrücken, Null-Ohm-Widerstände, Drahtverbindungen oder Bauteilanschlüsse können unvermeidbare Kreuzungen überbrücken.
Übliche Trägermaterialien sind FR-4, CEM-1, CEM-3, phenolharzgebundene Papiere und Metallkernmaterialien – abhängig von elektrischen, thermischen, mechanischen, Brandschutz- und Kostenanforderungen.
Eine einlagige Konstruktion ist am effektivsten, wenn der Schaltplan einfach genug ist, um ohne übermäßig viele Drahtbrücken entflechtet zu werden, die Betriebsfrequenz moderat ist und die Bauteildichte keine Innenlagen oder komplexe Verbindungen erfordert.
Typische Anwendungen sind LED-Beleuchtungsmodule, kleine Netzteile, Relaisplatinen, Gerätesteuerungen, Ladegeräte, Sensorschnittstellen, Spielzeug, Fernbedienungen, Anzeigeplatinen, einfache Fahrzeugbeleuchtung und industrielle Baugruppen.
Die Seite für einlagige Leiterplatten von WYD bietet einen direkten Weg, um Materialien, Abmessungen, Kupfer, Oberflächenfinish, Prototypenstückzahl und Produktionsanforderungen mit einemHersteller einlagiger Leiterplatten.
Eine Leiterplatte mit höherer Lagenzahl wird praktischer, wenn Entflechtungsdichte, Signalrückstrompfade, EMV-Kontrolle, Stromverteilung, Steckerdichte oder mechanische Abmessungen nicht sauber auf einer Kupferlage gelöst werden können.
Wenn ein einlagiges Layout viele Drahtbrücken, lange Schleifenflächen, schmale Stromleiterbahnen oder ungünstige Bauteilplatzierung erfordert, kann eine doppelseitige Platine Montageaufwand und elektrisches Risiko verringern, auch wenn der Preis der unbestückten Platine höher ist. Eine Mehrlagenkonstruktion wird im Allgemeinen für dichte digitale Systeme, kontrollierte Impedanz, Hochgeschwindigkeitsschnittstellen, BGA-Entflechtung und komplexe Strom-/Masse-Strukturen bevorzugt.
Bei der richtigen Entscheidung sollten die Gesamtkosten der bestückten Baugruppe, das Qualitätsrisiko, die Prüfzeit, die Gehäusegröße und die Produktionsausbeute berücksichtigt werden – nicht nur der Leiterplatten-Einzelpreis.
Platinentyp |
Am besten geeignet für |
Vorteile |
Einschränkungen |
Einseitige Leiterplatte |
Einfache, kostensensible, stabile Schaltungen mit hohen Stückzahlen |
Geringste Leitungsführungskomplexität, einfache Prüfung, effiziente Fertigung |
Eine Kupferlage, begrenzte Leitungsführungs- und Lagenoptionen |
Doppelseitige Leiterplatte |
Mäßige Bauteildichte und Leitungsführung |
Kompakteres Layout, durchkontaktierte Verbindungen, weniger Drahtbrücken |
Höhere Fertigungskomplexität und -kosten |
Mehrlagen-Leiterplatte |
Dichte, schnelle, funktionsreiche Elektronik |
Strom-/Masse-Lagen, kontrollierte Rückströme, hohe Leitungsführungsdichte |
Mehr Designkontrolle, Laminierschritte und Prüfaufwand |
Einlagige Aluminium-Leiterplatte |
LED- und Leistungsschaltungen, die eine Kühlung über die Metallbasis benötigen |
Einfache Leitungsführung plus starke Wärmespreizung |
Begrenzte Leitungsführungsdichte und spezielle thermische/mechanische Auslegung |
Das Trägermaterial bestimmt elektrische Isolation, Wärmeformbeständigkeit, mechanische Steifigkeit, Bohr- bzw. Stanzverhalten, Flammwidrigkeit, Feuchteverhalten, Dimensionsstabilität und Kosten.
FR-4 wird breit eingesetzt, wenn stärkere mechanische und thermische Leistungsfähigkeit erforderlich ist. CEM-3 kann für ausgewählte ein- und doppelseitige Anwendungen attraktiv sein, da bestimmte Typen gute Verarbeitbarkeit und elektrische Eigenschaften bieten. Laminat auf Papierbasis kann für sehr kostensensible Konsumgüter in Betracht gezogen werden, wenn die Produktanforderungen dies zulassen.
Bei hoher Wärmedichte reicht ein herkömmliches Laminat möglicherweise nicht aus. EineAluminium-Leiterplattekann für LEDs und Leistungsbauelemente einen direkteren Wärmepfad bieten, erfordert jedoch eine separate thermische und mechanische Überprüfung.
Ein fertigungsgerechtes einlagiges Design verwendet eine einfache Leitungsführung, ausreichende Leiterbahnbreiten und -abstände, klare Bauteilausrichtung, robuste Restringe und eine Panelstrategie, die zur erwarteten Stückzahl passt.
Halten Sie Hochstrompfade kurz und breit, trennen Sie Hochspannungsbereiche, vermeiden Sie unnötige spitze Winkel und platzieren Sie Steckverbinder und schwere Bauteile dort, wo mechanische Lasten aufgenommen werden können. Bestätigen Sie nach der Durchkontaktierung die fertigen Lochgrößen, Anschlussdurchmesser, Lötverfahren, Einbaurichtung der Bauteile und ob die Baugruppe mit Wellenlöten, Selektivlöten, Handlöten oder SMT-Reflow verarbeitet wird.
Bei gestanzten CEM- oder Papierbasis-Platinen können Loch- und Konturtoleranzen von gefrästen FR-4-Platinen abweichen. Bei V-Scoring, Fräsen oder Stanzlöchern sollte das Panel- und Vereinzelungsverfahren vor der Freigabe festgelegt werden.
Ein kompetenter Anbieter sollte Materialverfügbarkeit, Kupfer- und Dickenstoleranzen, Mindestgeometrien, Bohr- oder Stanzverfahren, Oberflächenfinish, Lötstopplack, Bestückungsdruck, Panelisierung, elektrischen Test, Inspektion und Lieferzeit bestätigen.
Fordern Sie eine DFM-Prüfung für jedes Design mit hohem Strom, hoher Spannung, ungewöhnlicher Kontur, schweren Bauteilen, engen Toleranzen oder einem nicht standardmäßigen Laminat an.WYD-LeiterplattenfähigkeitenInformationen können Beschaffungsteams helfen, die verfügbaren Fertigungs- und Inspektionsressourcen zu verstehen.
Für wiederkehrende Produktion sollten Sie sich auf Materialmarke oder zugelassene Alternativen, kontrollierte Eigenschaften, Änderungsbenachrichtigungsregeln, Goldmuster, Prüfdaten, Verpackung, Lagerfähigkeit und Rückverfolgbarkeit einigen.
Ein vollständiges Datenpaket reduziert Klärungszeit und verhindert, dass eine kostengünstige Platine zu einem teuren Montageproblem wird.
· Gerber oder ODB++, Bohrdaten, Platinenzeichnung und Netzliste, falls vorhanden.
· Materialsorte, Fertigdicke, Kupfergewicht und Flammwidrigkeitsanforderung.
· Mindestleiterbahnbreite und -abstand, Lochtoleranzen sowie Sonderschlitze oder Aussparungen.
· Oberflächenfinish, Lötstopplack, Bestückungsdruck, Carbon-Leitpaste, Abziehlack oder andere Sonderprozesse.
· Panelgröße, Trennverfahren, Fiducials, Werkzeuglöcher und Bestückungsrichtung.
· Prototypenstückzahl, Prognosevolumen, Ziellieferzeit und Verpackungsanforderung.
· Elektrischer Test, Maßbericht, Erstmuster, Zertifikat oder Rückverfolgbarkeitsanforderungen.
Die Begriffe werden im Allgemeinen für dieselbe Konstruktion verwendet: eine leitende Kupferlage auf dem Trägermaterial.
Nein. Sie sind eine berechtigte technische Wahl für einfache Funktionen und können eine ausgezeichnete Zuverlässigkeit bieten, wenn Design, Material, Prozess und Montage angemessen sind.
Ja. SMT-Bauteile können auf der Kupferseite platziert werden, und gemischte SMT-/THT-Baugruppen sind ebenfalls üblich.
Wenn ein einlagiges Design viele Drahtbrücken, zusätzlichen Montageaufwand, eine größere Platinenfläche oder Kompromisse beim Strompfad und EMV-Verhalten erfordert, kann eine doppelseitige Platine die Gesamtkosten senken.
Vergleichen Sie Materialkontrolle, Fertigtoleranzen, Prozessfähigkeit, elektrischen Test, Inspektion, Änderungsmanagement, Lieferzeit, Kommunikation und Unterstützung beim Transfer vom Prototyp zur Serienfertigung.
Ja. Das Trägermaterial kann entsprechend den Kosten-, Wärme-, Elektrik-, Mechanik-, Flammwidrigkeits- und Verarbeitungsanforderungen ausgewählt werden.
