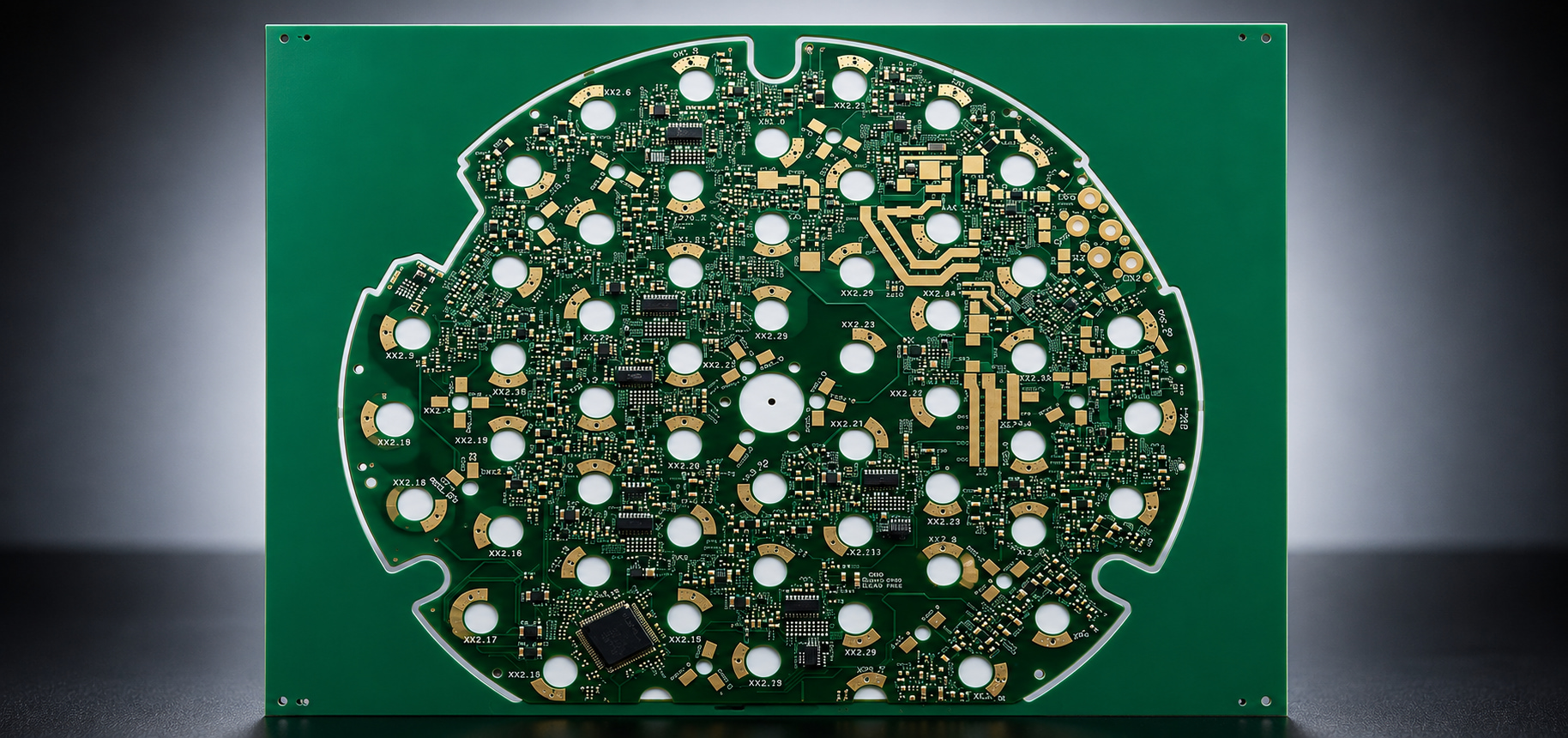

Dickkupfer-Leiterplatte für die Stromversorgung: Kupfergewicht, Strombelastbarkeit und Wärmemanagement

Stromversorgungen, Wechselrichter, Umrichter, Motorsteuerungen, Batteriesysteme, Industriesteuerungen und Schutzeinrichtungen führen häufig Ströme, die den praktischen Bereich gewöhnlicher Signalleiterbahnen überschreiten.

Eine gut ausgelegte Dickkupfer-Leiterplatte für Stromversorgungsanwendungen kann Steuerstromkreise und Hochstrompfade in einer Baugruppe vereinen, externe Busverdrahtung reduzieren, die mechanische Robustheit verbessern und eine bessere Wärmeverteilung unterstützen. Die Auslegung muss dennoch anhand realer Betriebs- und Fehlerbedingungen validiert werden.

Was ist eine Dickkupfer-Leiterplatte?

Eine Dickkupfer-Leiterplatte verwendet deutlich dickeres Kupfer als eine konventionelle Leiterplatte, in der praktischen Beschaffungssprache oft ab etwa 3 oz Endkupfer, obwohl die Definitionen der Anbieter und die erreichbaren Bereiche variieren.

Das zusätzliche Kupfer kann auf Außenlagen, Innenlagen, ausgewählten Bereichen, plattierten Bohrungen oder einer Kombination dieser Strukturen eingesetzt werden. Ein Design kann Hochstromzonen neben Steuerbereichen mit Standardkupfer umfassen, aber Mischkupferaufbauten erfordern eine sorgfältige Prüfung von Ätzen, Plattieren, Laminieren, Harzfüllung und Kupferbalance.

Das Hauptziel besteht nicht einfach darin, die Leiterplatte schwerer zu machen. Es geht darum, zuverlässige Strompfade, einen akzeptablen Temperaturanstieg, robuste Verbindungen und eine fertigungsgerechte Leitergeometrie zu schaffen.

Wie das Kupfergewicht die Strombelastbarkeit beeinflusst

Das Kupfergewicht erhöht die Leiterdicke und damit den Querschnitt, was bei unveränderter Breite und Länge den Widerstand und die I²R-Erwärmung verringern kann.

Die Strombelastbarkeit ist kein universeller „Ampere pro Unze“-Wert. Sie hängt von Leiterbahnbreite, Kupferdicke, Innen- oder Außenlage, zulässigem Temperaturanstieg, Umgebungstemperatur, Leiterplattenmaterial, benachbartem Kupfer, Luftstrom, Einschaltdauer und davon ab, wie die Wärme die Baugruppe verlässt. IPC-2152 ist die Branchenreferenz zur Bestimmung der Stromtragfähigkeit im Leiterplattendesign.

Ein Hochstrom-Leiterplattendesign sollte auf einer definierten Temperaturanstiegsgrenze basieren und mit dem tatsächlichen Schichtaufbau verifiziert werden. Schmale Übergänge, Thermal-Relief-Speichen, Steckerpads, Sicherungsverbindungen, Via-Arrays und Engstellen können selbst dann die heißesten Punkte werden, wenn der Hauptleiter breit ist.

Kupfergewicht, Leiterbahnbreite und Temperaturanstieg müssen gemeinsam ausgelegt werden

Der beste Leiter ist derjenige, der die elektrischen, thermischen, Abstands- und Fertigungsanforderungen mit ausreichender Sicherheitsmarge erfüllt.

Wenn Leiterplattenfläche verfügbar ist, ist die Vergrößerung der Leiterbahnbreite oft kostengünstiger als die Erhöhung des Kupfergewichts. Dickes Kupfer ist wertvoll, wenn der Platz begrenzt ist, mechanische Festigkeit erforderlich ist, der Strom durch plattierte Bohrungen erhöht werden muss oder das Design von integrierten Busstrukturen profitiert.

Verwenden Sie für die erste Abschätzung eine Simulation oder ein IPC-basiertes Entwurfswerkzeug und prüfen Sie das Ergebnis anschließend mit dem Leiterplattenhersteller. Thermische Tests am Prototyp sollten Dauerlast, Spitzenlast, gegebenenfalls Fehler- oder Stoßbedingungen und die höchste zu erwartende Umgebungstemperatur umfassen.

Wärmemanagement bei Stromversorgungs-Leiterplatten

Dickkupfer verteilt und leitet Wärme, aber die Leiterplatte benötigt dennoch einen definierten Pfad zur Umgebungsluft, zum Chassis, zur Kühlplatte oder zum Kühlkörper.

Leistungshalbleiter, Gleichrichter, Shunts, Transformatoren, Induktivitäten und Steckverbinder können konzentrierte Hotspots erzeugen. Verwenden Sie breite Kupferflächen, kurze Stromschleifen, geeignete Thermovias, direkten Metallkontakt wo zulässig und eine Bauteilplatzierung, die verhindert, dass wärmeempfindliche Steuerstromkreise direkt neben den heißesten Bauelementen sitzen.

Die WYDDickkupfer-LeiterplatteSeite beschreibt Fertigungsoptionen für Dickkupferstrukturen, während dieEnergie-Stromversorgungs-PCB-LösungSeite diese Fähigkeiten mit Anforderungen von Wechselrichtern, Umrichtern, Gleichrichtern und Hochstromanwendungen verbindet.

Isolation, Kriech- und Luftstrecken in Hochleistungsdesigns

Hochstrom und Hochspannung sind getrennte Designprobleme: Dickes Kupfer kann den Leiterwiderstand verringern, ersetzt jedoch keine angemessene elektrische Abstands- und Isolationsauslegung.

Betriebsspannung, Verschmutzungsgrad, Materialgruppe, Höhe, Transientenkategorie, Beschichtung, Schlitze und anwendbare Produktnormen können Kriech- und Luftstrecken beeinflussen. Das Ätzen von Dickkupfer verändert außerdem die Geometrie der Leiterflanken, sodass die Fertigungsfähigkeit und der endgültige Abstand nach der Bearbeitung berücksichtigt werden müssen.

Wenn Leistungs- und Steuerstromkreise auf einer Leiterplatte untergebracht sind, definieren Sie Isolationsgrenzen klar und vermeiden Sie die Führung von empfindlichen Messsignalleitungen durch verrauschte Schaltstrompfade. Kelvin-Verbindungen für Stromshunts und kontrollierte Rückstrompfade können die Messgenauigkeit verbessern.

Fertigungs- und Prüfanforderungen für Dickkupfer-Leiterplatten

Dickkupfer-Designs erfordern frühzeitiges DFM, da Plattierungsverteilung, Ätzkompensation, Harzfüllung, Laminierdruck, Bohrungswand-Zuverlässigkeit, Lötstopplack-Abdeckung und Ebenheit der Leiterplatte anspruchsvoller sind als bei Standard-Leiterplatten.

Geben Sie die Anforderungen an Endkupfer pro Lage, Schichtaufbau, minimale Leiterbreite und -abstände, Via-Stromannahmen, Abmessungen der plattierten Bohrungen, Toleranz, Oberflächenfinish, Panelvorgaben und Abnahmekriterien an. Die elektrische Prüfung sollte mit Querschliffprüfung, AOI, Maßprüfung und gegebenenfalls thermischer oder Strombelastungsvalidierung kombiniert werden.

WYD PCB-FähigkeitInformationen können vor dem Werkzeugbau eine Diskussion über Inspektion und Prozesskontrolle unterstützen. Fügen Sie für die Angebotserstellung Gerber- oder ODB++-Dateien, Fertigungshinweise, Stromkarte, Spannungsgrenzen, erwarteten Temperaturanstieg und Produktionsvolumen bei.

Häufig gestellte Fragen

Wie viele Unzen Kupfer zählen als Dickkupfer?

Viele Einkäufer verwenden 3 oz oder mehr als praktische Schwelle, aber die Definitionen variieren. Geben Sie immer die erforderliche Endkupferdicke pro Lage an.

Führt eine Verdoppelung des Kupfergewichts zu einer Verdoppelung der Strombelastbarkeit?

Nein. Die Strombelastbarkeit hängt außerdem von Breite, Lagenposition, Temperaturanstieg, Luftstrom, umgebendem Kupfer, Länge und dem Wärmepfad ab.

Ist Dickkupfer sowohl für Leistungs- als auch für Steuerstromkreise geeignet?

Ja, Mischfunktions-Leiterplatten sind möglich, aber Kupferbalance, Abstände, Ätzen, Laminieren, Rauschkontrolle und DFM werden komplexer.

Wie werden hohe Ströme zwischen Lagen übertragen?

Designer können plattierte Bohrungen, Via-Arrays, kupfergefüllte Strukturen, Einpressverbindungen, Anschlüsse oder eingebettete Busstrukturen verwenden. Die gewählte Methode muss auf Stromdichte und Zuverlässigkeit geprüft werden.

Welche Informationen benötigt ein Hersteller von Dickkupfer-Leiterplatten?

Geben Sie Schichtaufbau, Endkupfer pro Lage, Strom- und Spannungskarten, Temperaturanstiegsgrenze, Mindestgeometrie, Bohrungsanforderungen, Oberflächenfinish, mechanische Zeichnung und Prüfkriterien an.

Wie sollte eine Stromversorgungs-Leiterplatte validiert werden?

Testen Sie Spannungsabfall und Temperatur bei Dauer- und Spitzenlast unter ungünstigsten Umgebungs- und Kühlbedingungen und überwachen Sie dabei Anschlüsse, Vias, Engstellen, Halbleiter und magnetische Bauteile.
