Kurzantwort:CEM-3 ist ein Epoxidharz-Verbundlaminat aus Glasgewebe und Glasmatten-Verstärkung. Standard-CEM-3 wird hauptsächlich wegen Kosten, Verarbeitbarkeit und geeigneter elektrischer Eigenschaften gewählt, während CEM-3 mit hoher Wärmeleitfähigkeit sich auf speziell modifizierte Materialtypen bezieht und niemals allein aus der CEM-3-Bezeichnung abgeleitet werden darf. |
CEM-3 wird häufig in ein- und doppelseitigen Leiterplatten für Haushaltsgeräte, Beleuchtung, Netzteile, Steuerungen, Displays und andere kostensensible Elektronik eingesetzt. Es lässt sich in vielen Prozessen ähnlich wie FR-4 verarbeiten und kann je nach Typ ein leichteres Stanzen oder geringeren Bohrerverschleiß bieten.
Einkäufer betrachten jedoch manchmal alle CEM-3-Materialien als wärmeleitfähig. Dieser Leitfaden erläutert den Materialaufbau, wie sich verbesserte Typen von herkömmlichem CEM-3 unterscheiden und wann FR-4 oder eine Aluminium-Leiterplatte die bessere Wahl sein kann.

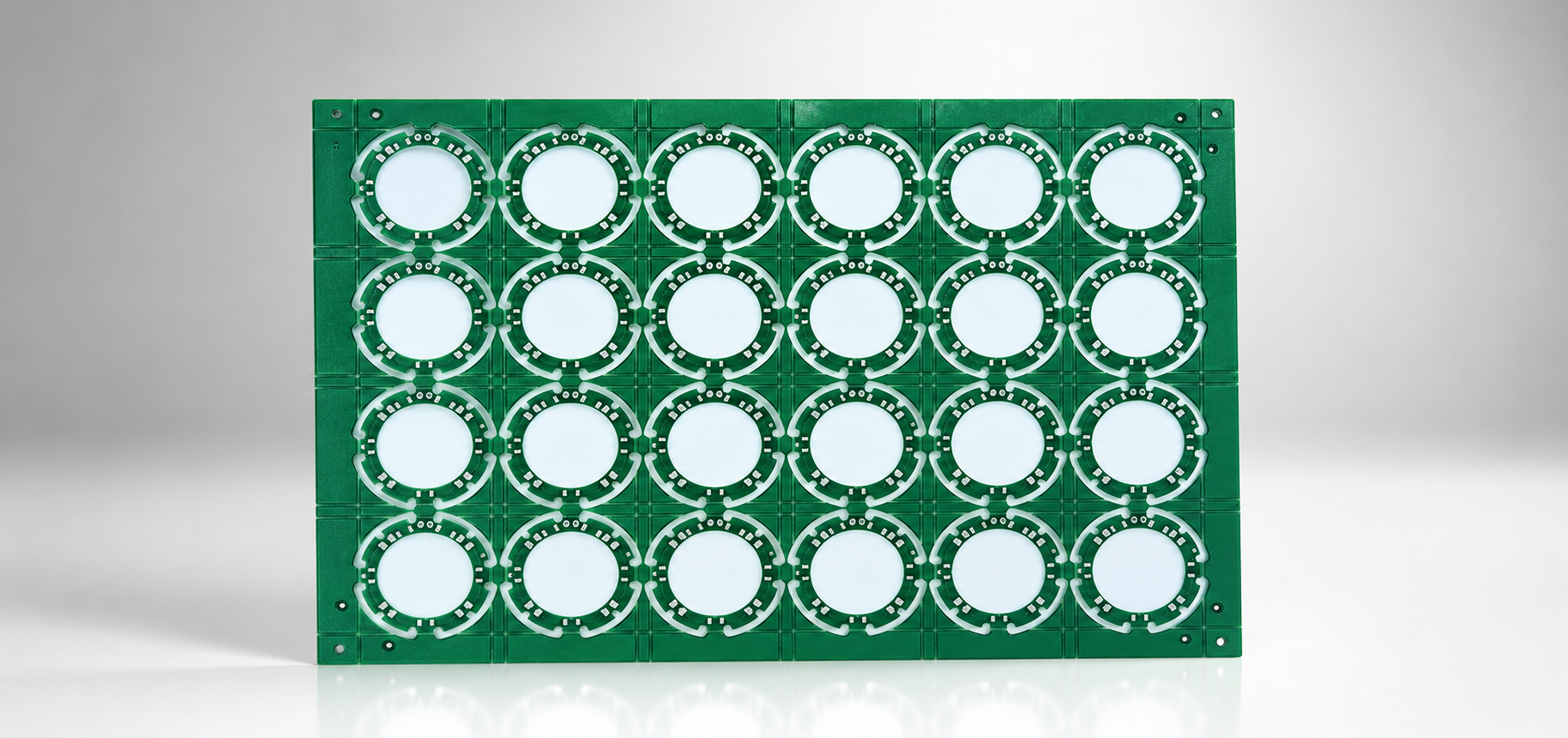

CEM-3-Leiterplattenmaterial ist ein flammhemmendes Epoxidharz-Verbundlaminat, das Glasgewebe und Glasmatten-Verstärkung unter Kupferfolie kombiniert.
Der Aufbau unterscheidet sich von herkömmlichem FR-4-Glasgewebelaminat, aber viele CEM-3-Typen sind für bekannte Leiterplattenprozesse ausgelegt. Materialanbieter positionieren CEM-3 üblicherweise für ein- und doppelseitige Leiterplatten, bei denen Kosten, elektrische Eigenschaften, Stanz- oder Bohrverhalten und Produktionseffizienz wichtig sind.
Die Eigenschaften variieren je nach Hersteller und Typ. Dickenbereich, Kupferfolie, Glasübergangstemperatur, Zersetzungstemperatur, CTI, Dielektrikumseigenschaften, Entflammbarkeit, Wärmeleitfähigkeit, UV-Blockierung, Halogenstatus und Bleifrei-Kompatibilität müssen im aktuellen Datenblatt geprüft werden.
CEM-3 mit hoher Wärmeleitfähigkeit ist ein spezieller Typ, der Wärme besser ableitet als ein herkömmliches CEM-3-Laminat; der tatsächliche Wert und das Prüfverfahren sind jedoch materialspezifisch.
Das Label darf nicht auf jede CEM-3-Leiterplatte angewendet werden. Große Laminatlieferanten führen beispielsweise sowohl herkömmliche als auch wärmeleitfähige CEM-3-Produktfamilien. Die Beschaffung sollte daher die genaue Marke und den Typ angeben oder die geforderte thermische Eigenschaft und das Abnahmeverfahren definieren.
Die Wärmeleitfähigkeit ist nur ein Teil des Platinenverhaltens. Kupferfläche, Leiterplattendicke, Bauteilkontakt, Lötpads, Luftstrom, Gehäusedesign, Montage und Kühlkörperschnittstelle bestimmen weiterhin den endgültigen Temperaturanstieg.
Das geeignete Basismaterial hängt von der Verdrahtungsdichte, der Wärmestromdichte, der elektrischen Isolierung, den mechanischen Anforderungen, dem Fertigungsprozess, der Stückzahl und den Zielkosten ab.
Material |
Typische Stärken |
Typische Einschränkungen |
Am besten geeignete Anwendungen |
Herkömmliches CEM-3 |
Kosteneffizienz, gute Verarbeitbarkeit, geeignete elektrische Eigenschaften für viele ein-/doppelseitige Leiterplatten |
Eigenschaften variieren je nach Typ; nicht automatisch hohe Wärmeleitfähigkeit; im Allgemeinen weniger üblich für komplexe Mehrlagen |
Haushaltsgeräte, Steuerungen, Displays, einfache Leistungs- und Beleuchtungsplatinen |
Wärmeleitfähiges CEM-3 |
Verbesserter Wärmetransport bei gleichzeitiger Beibehaltung der Verarbeitungseigenschaften von Verbundlaminat |
Erfordert einen verifizierten Typ; erreicht bei hoher Wärmestromdichte möglicherweise nicht die Wärmespreizung eines Metallkerns |
LED-Treiber, Leistungssteuerungen und Designs mit moderater Wärmebelastung |
FR-4 |
Breite Verfügbarkeit, starkes Design-Ökosystem, Mehrlagenfähigkeit, große Materialauswahl |
Standardtypen haben im Vergleich zu Metallkernaufbauten eine begrenzte Wärmeleitfähigkeit |
Allgemeine Elektronik, Steuerung, Kommunikation und Mehrlagendesigns |
Aluminium-Leiterplatte |
Direkte Wärmespreizung über Metallbasis, mechanische Steifigkeit, wirksam bei konzentrierter Wärme |
Spezieller Schichtaufbau, Bearbeitungs- und Isolationsdesign; die Verdrahtungsdichte kann bei einfachen Strukturen eingeschränkt sein |
Hochhelle LEDs, Leistungsmodule, Automobilbeleuchtung und Baugruppen mit hoher Wärmestromdichte |
CEM-3 ist eine praktische Wahl, wenn die Schaltung relativ einfach ist, die Stückzahl nennenswert ist, der Montageprozess vom Stanzen oder effizientem Bohren profitiert und die geforderte elektrische und thermische Leistung in einem qualifizierten Typ verfügbar ist.
Es wird häufig für Fernbedienungen, Haushaltsgeräte, Anzeigeplatinen, Netzteil-Teilschaltungen, Spielgeräte, Beleuchtungssteuerungen, kleine Industrieregler und andere ein- oder doppelseitige Produkte in Betracht gezogen.
WYD’sLaminat- und Lötstoppmasken-DownloadsDie Seite enthält CEM-3-Datenblätter von Materiallieferanten. Der ausgewählte Typ sollte dann an eineEinlagige LeiterplatteKonstruktion, Leiterplattendicke, Kupfer, Montageprozess und das Ziel für die Produktzuverlässigkeit angepasst werden.
Wählen Sie FR-4, wenn das Design Mehrlagen-Verdrahtung, eine breite Auswahl an High-Tg- oder Hochzuverlässigkeitsmaterialien, kontrollierte Impedanz, dichte feine Strukturen oder eine etablierte Qualifikation auf Basis einer bestimmten FR-4-Familie erfordert.
Wählen Sie eineAluminium-Leiterplattewenn die Wärmestromdichte konzentriert ist und die Baugruppe einen direkten Weg von LEDs oder Leistungsbauelementen in einen Metallkern und Kühlkörper benötigt. Die WYDBeleuchtungs-PCB-Lösungzeigt den typischen Einsatz von Metallkernplatten in der Beleuchtung, während dieEnergie-Stromversorgungs-PCB-LösungLeistungsumwandlungs- und Hochstromanwendungen abdeckt.
Ein wärmeleitfähiger CEM-3-Typ kann in ausgewählten Anwendungen den Mittelweg einnehmen, sollte jedoch gegen den gesamten Wärmepfad validiert und nicht allein anhand des Materialnamens ausgewählt werden.
Eine Beschaffungsspezifikation sollte die kontrollierten Materialeigenschaften und zulässigen Substitutionen benennen, anstatt nur den Oberbegriff CEM-3 zu verwenden.
· Hersteller und Typ oder eine Liste zugelassener Äquivalente mit Änderungsbenachrichtigung.
· Zutreffendes IPC-Laminat-Slash-Sheet und UL-Anerkennung oder Entflammbarkeitsanforderung.
· Leiterplattendicke, Dickentoleranz, Kupferfolie und Endkupferdicke.
· Tg, Td, z-Achsen-Ausdehnung oder Wärmespannungsanforderung, sofern relevant.
· CTI, Isolationswiderstand, Durchschlagsfestigkeit und Feuchteverhalten.
· Wärmeleitfähigkeitswert, Prüfverfahren und Abnahmetoleranz für verbesserte Typen.
· Bleifrei-Prozesskompatibilität, maximales Reflow- oder Lötprofil und erforderliche Zyklen.
· Bohr- oder Stanzverfahren, Lochqualität, PTH-Zuverlässigkeit, Konturtoleranz und Nutzengestaltung.
· Farbe, UV-Blockierung, AOI-Kompatibilität, halogenfreie oder RoHS-Anforderungen falls zutreffend.
Die Validierung sollte die Prüfung der Materialdokumente, DFM, Erstmusterprüfung, Montageversuche, elektrische Prüfung, Maßkontrollen und anwendungsspezifische thermische oder Umwelttests umfassen.
Messen Sie bei wärmeleitfähigen Typen das montierte Produkt unter Worst-Case-Last und Umgebungsbedingungen. Vergleichen Sie Hot-Spot-Temperatur, Temperaturgleichmäßigkeit, Bauteilmarge, Lötstellentemperatur, Gehäusetemperatur und Kühlleistung mit dem Zieldesign. Wenn das Ergebnis grenzwertig ist, vergleichen Sie Dielektrikumstyp, Kupferfläche, Leiterplattendicke, Bauteilplatzierung, Luftstrom und Metallkern-Alternativen.
Senden Sie vor der Freigabe der Serienproduktion die genaue Materialanforderung und die Einsatzbedingungen an den Leiterplattenhersteller. WYD PCB kann CEM-3-Daten, Fertigungsdateien, Nutzendesign und Prototypenstückzahl über seinen Kontaktkanal prüfen.
Nein. Es gibt sowohl herkömmliche als auch verbesserte wärmeleitfähige CEM-3-Typen. Die genaue Lieferantentyp und der Datenblattwert müssen bestätigt werden.
Nein. Beide sind kupferkaschierte Laminate auf Epoxidbasis, aber ihre Verstärkungskonstruktion und Typfamilien unterscheiden sich. Das Verhalten muss anhand des Datenblatts und der Anwendung verglichen werden.
Ja. Viele CEM-3-Typen unterstützen die ein- und doppelseitige Platinenverarbeitung, einschließlich Durchkontaktierungsanwendungen, wenn der gewählte Typ und der Prozess qualifiziert sind.
Es kann den Wärmetransport bei moderaten thermischen Lasten verbessern, aber konzentrierte Hochleistungs-LEDs oder Halbleiter können weiterhin von einem Metallkern-Wärmepfad profitieren. Ein Prototypenvergleich wird empfohlen.
Haushaltsgeräte, Fernbedienungen, Displays, einfache Leistungsplatinen, Beleuchtungssteuerungen, Unterhaltungselektronik, Spielgeräte und Industrieleiterplatten-Unterbaugruppen sind häufige Beispiele.
Geben Sie Materialmarke und -typ oder kontrollierte Eigenschaften, Dicke, Kupfer, Lagenanzahl, Bohrprozess, Entflammbarkeit, CTI, Wärmeanforderung, Lötprofil, Menge und Prüferwartungen an.
