Was ist eine HDI-Leiterplatte? Definition, Designregeln und Herstellungsprozess für kompakte Elektronik

Da elektronische Produkte immer kleiner und funktionsdichter werden, bieten herkömmliche PCB-Layouts oft nicht genügend Routing-Fläche. Smartphones, KI-Geräte, Medizinelektronik, IoT-Module, Automobilsysteme und Telekommunikationsausrüstung benötigen mehr Bauteile, kürzere Signalwege und stabile elektrische Eigenschaften auf begrenzter Platinenfläche. Hier wird die HDI-PCB-Technologie wichtig.

Eine HDI-Leiterplatte unterstützt eine höhere Schaltungsdichte durch Mikrovias, feinere Leiterbahnen, geringere Abstände und fortschrittliche Lagenaufbauten. Für Ingenieure und OEM-Kunden kann das Verständnis der HDI-PCB-Definition, der wichtigsten HDI-PCB-Designregeln und des HDI-PCB-Fertigungsprozesses das Projektrisiko vor der Prototypen- oder Serienfertigung verringern.

Diese überarbeitete Version hält den technischen Fokus klar und reduziert wiederholte Formulierungen zur Lieferantenauswahl.

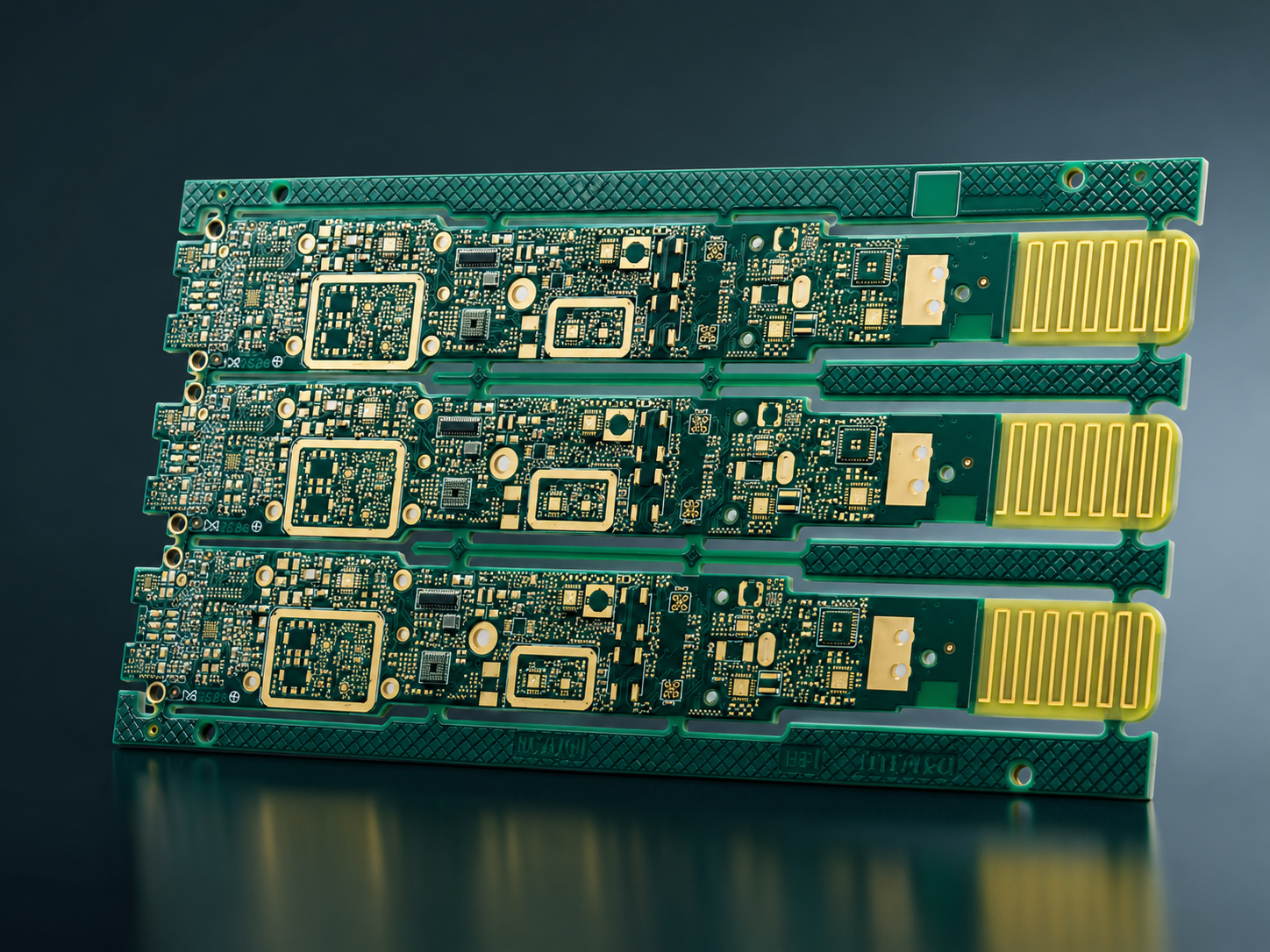

Was ist die HDI-PCB-Definition?

Die grundlegende Definition einer HDI-Leiterplatte ist eine Leiterplatte mit hochdichter Verbindungstechnik (High-Density Interconnect). Im Vergleich zu herkömmlichen Leiterplatten verwendet eine HDI-Platine feinere Leiterbahnen, engere Abstände, kleinere Vias und eine höhere Verbindungsdichte, um mehr elektrische Funktionen auf kleinerer Fläche unterzubringen.

Die HDI-Technologie dient nicht nur dazu, eine Platine kleiner zu machen. Sie kann auch die Routing-Effizienz verbessern, Signalwege verkürzen, Hochgeschwindigkeits-Signalübertragung unterstützen und kompakte Produktstrukturen ermöglichen. Eine typische HDI-Platine kann Mikrovias, blinde Vias, vergrabene Vias, Via-in-Pad-Strukturen und sequenzielle Lamination umfassen.

Übliche HDI-Strukturen und wann sie verwendet werden

HDI-Strukturen sollten entsprechend der Routing-Dichte, der Bauteilgehäuse, der Signalanforderungen, der Platinendicke und der Fertigungsmöglichkeit ausgewählt werden. Kunden sollten keine fortgeschrittenen Strukturen hinzufügen, es sei denn, sie lösen ein tatsächliches Layout- oder Zuverlässigkeitsproblem.

HDI-PCB-Designregeln, die Kunden frühzeitig prüfen sollten

Ein gutes HDI-PCB-Design ist entscheidend, da HDI-Platinen weniger Spielraum für Designfehler lassen. Leiterbahnen sind dünner, Abstände enger und Vias kleiner, daher sollte das Design vor der Produktion geprüft werden.

· Mindestleiterbahnbreite und -abstände mit den Fertigungsfähigkeiten des Herstellers abgleichen.

· Mikrovia-Größe, -Tiefe, -Aspektverhältnis und -Pad-Design prüfen.

· BGA-Entflechtungsrouting und Via-in-Pad-Anforderungen prüfen.

· Impedanzkontrollierte Leiterbahnen vor der Festlegung des Lagenaufbaus planen.

· Kupferverteilung ausgleichen, um das Risiko von Delamination und Verzug zu verringern.

· Wo möglich genügend Lötstopplack-Steg und Montageabstand lassen.

Thermische und signaltechnische Überlegungen bei kompakter HDI-Elektronik

Kompakte Elektronik erzeugt oft Wärme auf kleinem Raum. Obwohl HDI hauptsächlich mit Dichte und Routing in Verbindung gebracht wird, sollte das thermische Verhalten dennoch berücksichtigt werden. Bauteilplatzierung, Kupferverteilung, Masseflächen, thermische Vias und der Lagenaufbau können beeinflussen, wie sich Wärme über die Platine ausbreitet.

Die Signalqualität ist ein weiterer Grund, warum HDI-PCB-Design wichtig ist. Kürzere Verbindungswege können helfen, Signalverlust, Verzögerung und unerwünschte Störungen in Hochgeschwindigkeitsschaltungen zu reduzieren. Bei Produkten mit Datenverarbeitung, drahtloser Kommunikation, Sensoren oder HF-Funktionen hat die Layout-Planung direkten Einfluss auf die Stabilität.

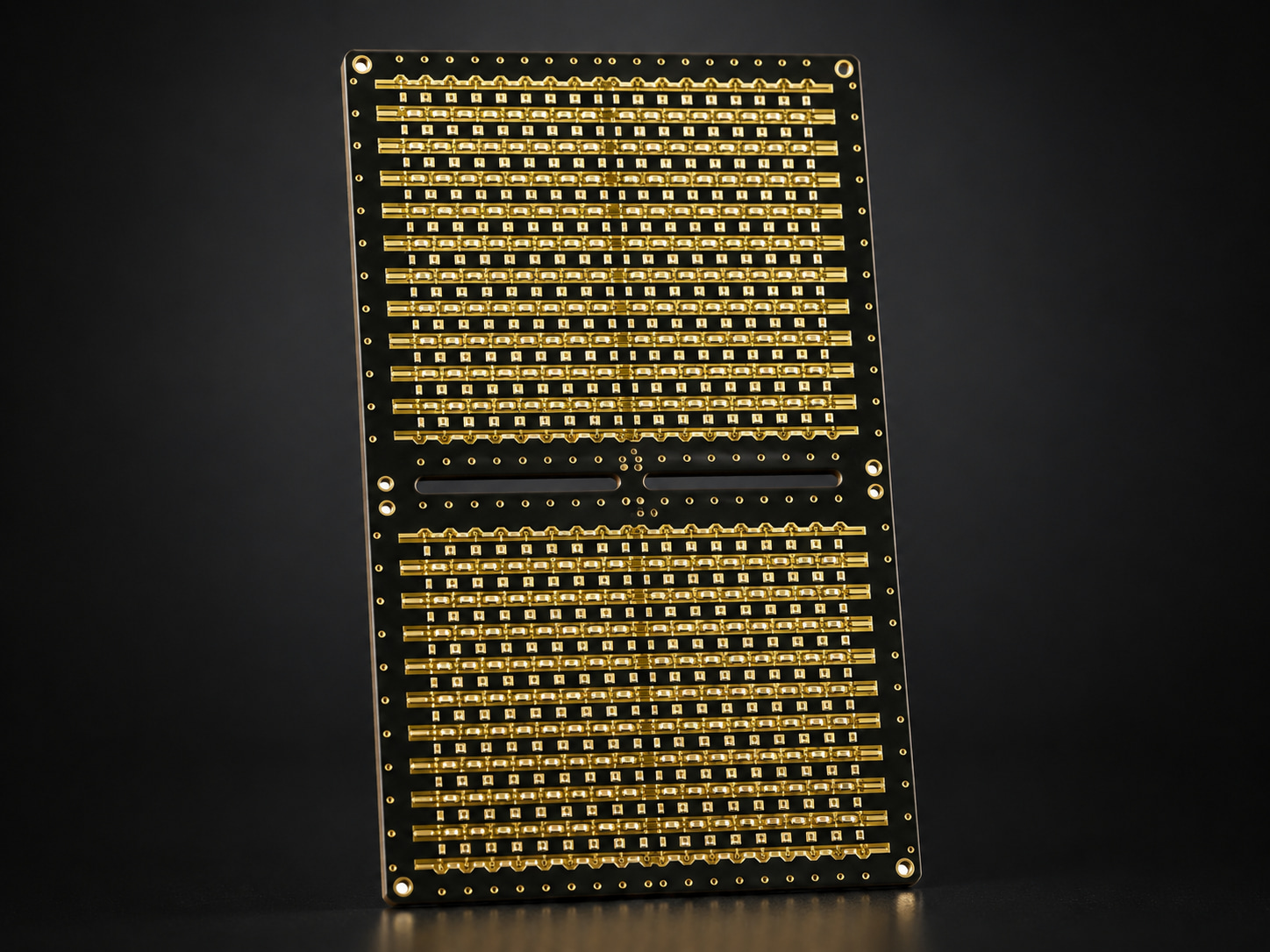

So funktioniert der HDI-PCB-Fertigungsprozess

Der HDI-PCB-Fertigungsprozess erfordert eine höhere Präzision als die Standard-Leiterplattenproduktion. Ein stabiler Prozess beginnt in der Regel mit einer DFM-Prüfung, bei der der Hersteller Lagenaufbau, Leiterbahnbreite, Abstände, Via-Struktur, Kupferdicke, Materialauswahl und Oberflächenveredelung prüft.

Das Laserbohren ist ein wichtiger Schritt, da Mikrovias viel kleiner sind als standardmäßig gebohrte Löcher. Nach dem Bohren stellen Beschichtungs- und Füllprozesse zuverlässige elektrische Verbindungen her. Einige HDI-Platinen erfordern außerdem eine sequenzielle Lamination, bei der Lagen in mehreren Zyklen aufgebaut werden, um komplexe Verbindungsstrukturen zu bilden.

Nach der Lamination und Via-Erzeugung durchläuft die Platine Bildgebung, Ätzen, Oberflächenveredelung, elektrische Prüfung und Endkontrolle. Optionen für die Oberflächenveredelung wie ENIG, OSP, HASL-LF, Immersionszinn, Immersionssilber oder Goldfinger können je nach Montage- und Zuverlässigkeitsanforderungen gewählt werden.

WEIYUANDA HDI-PCB-Fähigkeiten

Die tatsächlichen Fähigkeiten können je nach Lagenaufbau, Materialauswahl, Anwendungsanforderungen und abschließender technischer Prüfung variieren.

Wie WEIYUANDA PCB kundenspezifische HDI-PCB-Projekte unterstützt

Mit mehr als 20 Jahren Erfahrung in der Leiterplattenfertigung unterstützt WEIYUANDA PCB Projekte für mehrlagige HDI-Leiterplatten, Hochfrequenz-Leiterplatten und IMS-Leiterplatten mit Fokus auf Qualitätskontrolle, pünktliche Lieferung und schnelle technische Unterstützung.

Für HDI-PCB-Projekte können Kunden Gerber-Dateien, Anforderungen an den Lagenaufbau, Materialpräferenzen, Impedanzanforderungen, Anforderungen an die Oberflächenveredelung, die erwartete Anwendung und das Produktionsvolumen zur technischen Prüfung einreichen. Dies hilft, Layout-Risiken, Lagenaufbau-Probleme, Mikrovia-Bedenken, Materialeinschränkungen und Herausforderungen bei der Serienfertigung zu erkennen, bevor sie die Lieferung beeinträchtigen.

Um mehr über dieHDI-PCB-Fertigungsfähigkeitenvon WEIYUANDA zu erfahren, können Sie Ihren Stack-up, Ihre Gerber-Dateien, Anwendungsanforderungen und Lieferanforderungen mit demWEIYUANDA PCB-Teamfür die technische Prüfung und Projektunterstützung teilen.

Fazit: Wählen Sie HDI-PCB, wenn Dichte, Geschwindigkeit und Zuverlässigkeit entscheidend sind

Das Verständnis der HDI-PCB-Definition ist der erste Schritt, aber erfolgreiche HDI-Projekte erfordern mehr als nur zu wissen, was HDI bedeutet. Kunden müssen auch verstehen, wie das HDI-PCB-Design die Routing-Dichte, Signalqualität, das thermische Verhalten und die Fertigbarkeit beeinflusst.

Für kompakte Elektronik, Hochgeschwindigkeitsschaltungen, KI-Geräte, Medizinelektronik, IoT-Module und Telekommunikationssysteme kann die HDI-PCB-Technologie mehr Funktionen auf weniger Raum unterbringen und gleichzeitig stabile Leistung unterstützen. Eine frühzeitige DFM-Prüfung mit einem erfahrenen Hersteller kann Nacharbeit reduzieren und den Übergang vom Prototyp zur Serienfertigung verbessern.
