So wählen Sie das richtige Aluminium-PCB-Material für Elektronik mit hoher Wärmeentwicklung

Die Wahl des richtigen Aluminium-PCB-Materials unterscheidet sich von der Wahl eines Standard-FR-4-Materials. In der Elektronik mit hoher Wärmeentwicklung muss die Leiterplatte gleichzeitig elektrische Verbindung, Isolierung, mechanische Festigkeit und Wärmeübertragung gewährleisten. Wenn der Materialaufbau nicht geeignet ist, kann das Produkt selbst bei Verwendung einer Aluminiumbasis weiterhin hohe Bauteiltemperaturen aufweisen.

Bei LED-Beleuchtung, Leistungsmodulen, Fahrzeugbeleuchtung, Telekommunikationsgeräten und kompakter Leistungselektronik sollten Kunden die Kupferschaltlage, die thermisch leitfähige Dielektrikumsschicht, die Aluminiumbasis, die Leiterplattendicke, das Kupfergewicht, das Oberflächenfinish und die Wärmeleitfähigkeit gemeinsam bewerten.

Dieser überarbeitete Artikel konzentriert sich auf die Materialauswahl und den thermischen Aufbau und unterscheidet sich daher von dem Artikel zur Lieferantenauswahl.

Aluminium-PCB-Material ist eine Schichtaufbau-Entscheidung, keine einzelne Materialwahl

Eine Aluminium-PCB umfasst normalerweise drei Funktionsschichten: die Kupferschaltlage, die thermische Dielektrikumsschicht und die Aluminiumbasis. Kunden achten manchmal nur auf die Aluminiumplatte, aber der tatsächliche Wärmepfad verläuft durch den gesamten Schichtaufbau. Eine schwache Dielektrikumsschicht oder ein ungeeignetes Kupferdesign kann die Wärmeübertragung selbst dann begrenzen, wenn die Aluminiumbasis stark erscheint.

Aus diesem Grund sollte die Materialauswahl von der Anwendung ausgehen. Ein kompaktes LED-Modul, eine Stromversorgungsplatine und eine Fahrzeugbeleuchtungs-PCB können alle aluminiumbasierte Leiterplatten verwenden, benötigen jedoch möglicherweise unterschiedliche Dielektrikumsleistung, Kupfergewicht, Leiterplattendicke und Oberflächenfinish.

Wärmeleitfähigkeit: Was die Zahl wirklich bedeutet

Die Wärmeleitfähigkeit ist die Fähigkeit eines Materials, Wärme zu übertragen. Bei einer Aluminium-PCB wird dieser Wert üblicherweise im Zusammenhang mit der thermisch leitfähigen Dielektrikumsschicht betrachtet, da diese Schicht zwischen der Kupferschaltlage und der Aluminiumbasis liegt.

Ein höherer Wärmeleitfähigkeitsgrad kann die Wärmeabfuhr durch die Dielektrikumsschicht verbessern, aber Kunden sollten das Material nicht allein nach einer einzigen Kennzahl auswählen. Dielektrikumsdicke, Kupferdicke, LED-Leistungsdichte, Plattengröße, Betriebstemperatur und Gehäusedesign beeinflussen die tatsächliche thermische Leistung. Eine dünnere Dielektrikumsschicht kann den Wärmewiderstand verringern, aber Isolierung und Fertigungszuverlässigkeit müssen weiterhin erhalten bleiben.

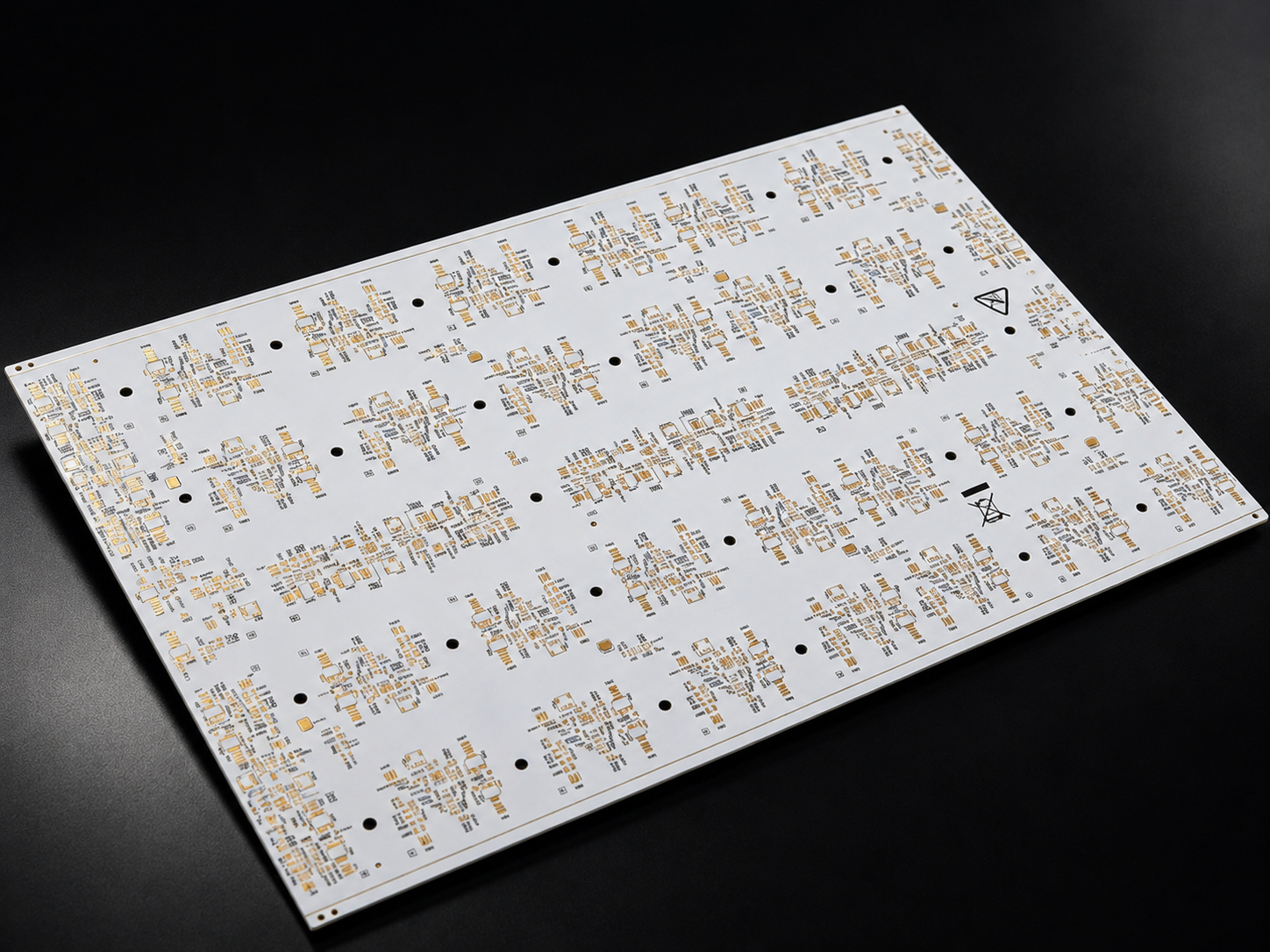

So stimmen Sie das Aluminium-PCB-Material auf die Anwendungsanforderungen ab

Das richtige Material hängt davon ab, wie viel Wärme das Produkt erzeugt, wie lange es in Betrieb ist und wo die PCB eingebaut wird. Eine dekorative LED-Platine benötigt möglicherweise nicht dieselbe thermische Struktur wie ein Hochleistungs-Straßenleuchtenmodul. Ein kompaktes Leistungsmodul benötigt möglicherweise eine höhere Strombelastbarkeit und bessere Wärmeverteilung als eine einfache Beleuchtungsplatine mit geringer Leistung.

Kunden sollten bei der Angebotsanfrage Anwendungsdetails angeben, darunter Arbeitsleistung, erwarteter Temperaturanstieg, Plattengröße, Kupfergewicht, Oberflächenfinish, Bestückungsprozess und ob die Leiterplatte an einem Kühlkörper oder Metallgehäuse montiert wird.

Kupfergewicht, Leiterplattendicke und Oberflächenfinish

Das Kupfergewicht sollte entsprechend dem Strombedarf und dem verfügbaren Layout-Platz ausgewählt werden. Höheres Kupfer kann die Strombelastbarkeit und Wärmeverteilung verbessern, wirkt sich aber auch auf Ätzkontrolle, Abstände, Kosten und Fertigbarkeit aus. Die Leiterplattendicke beeinflusst mechanische Festigkeit, Wärmeverteilung und Produktmontage.

Das Oberflächenfinish sollte auf der Grundlage des Lötprozesses, des Bauteiltyps, der Lagerdauer und der Zuverlässigkeitsanforderungen ausgewählt werden. OSP kann für kostensensible Bestückung geeignet sein, während ENIG in bestimmten Projekten eine bessere Lagerfähigkeit und Oberflächenebenheit unterstützen kann.

Fragen, die Kunden vor der Bestätigung des Aluminium-PCB-Materials stellen sollten

Anstatt nur nach dem billigsten Material zu fragen, sollten Kunden prüfen, ob das vorgeschlagene Material zur Anwendungsumgebung passt.

· Wie hoch sind die erwartete Wärmelast und die Arbeitstemperatur?

· Welches Kupfergewicht und welche Leiterbahnbreite sind für die Strombelastbarkeit erforderlich?

· Welcher Wärmeleitfähigkeitsgrad und welche Dielektrikumsdicke werden empfohlen?

· Wird die PCB an einem Gehäuse oder einem externen Kühlkörper montiert?

· Welches Oberflächenfinish passt zum Lötprozess und zur Anforderung an die Lagerfähigkeit?

· Ist eine Prototypvalidierung vor der Serienproduktion erforderlich?

Wie WEIYUANDA PCB die Materialauswahl für Aluminium-PCBs unterstützt

WEIYUANDA PCB unterstützt die kundenspezifische Fertigung von Aluminium-PCBs für LED-Beleuchtung, Automobilelektronik, Stromversorgungssysteme, Telekommunikationsausrüstung und andere wärmeempfindliche Elektronik. Kunden können Gerber-Dateien, Vorgaben zum Schichtaufbau, Kupfergewicht, Anforderungen an das Oberflächenfinish, Anwendungshintergrund und Produktionsvolumen zur technischen Prüfung einreichen.

Das Ziel ist nicht einfach, eine aluminiumbasierte Leiterplatte zu fertigen, sondern Kunden dabei zu helfen, zu bestätigen, ob der gewählte Materialaufbau die thermischen, elektrischen, mechanischen und Montageanforderungen erfüllt.

Weitere Informationen finden Sie bei WEIYUANDAFertigungskapazitäten für Aluminium-PCBsoder kontaktieren Sie dasWEIYUANDA PCB-Teammit Ihren Material- und Wärmeanforderungen.

Fazit: Wählen Sie das Aluminium-PCB-Material nach Wärmepfad und Anwendung

Das richtige Aluminium-PCB-Material sollte anhand des gesamten Wärmepfads ausgewählt werden, nicht allein anhand der Dicke der Aluminiumbasis. Kunden sollten die Kupferschaltlage, die thermische Dielektrikumsschicht, die Aluminiumbasis, das Kupfergewicht, das Oberflächenfinish, die Leiterplattendicke und die Wärmeleitfähigkeit gemeinsam bewerten.

Bei Elektronik mit hoher Wärmeentwicklung kann ein geeigneter Materialaufbau helfen, thermische Belastungen zu reduzieren, die Stabilität von LEDs oder Leistungsbauteilen zu verbessern und die Langzeitzuverlässigkeit zu unterstützen. Eine frühzeitige Kommunikation mit dem Leiterplattenhersteller hilft, Versuch und Irrtum vor der Produktion zu reduzieren.
